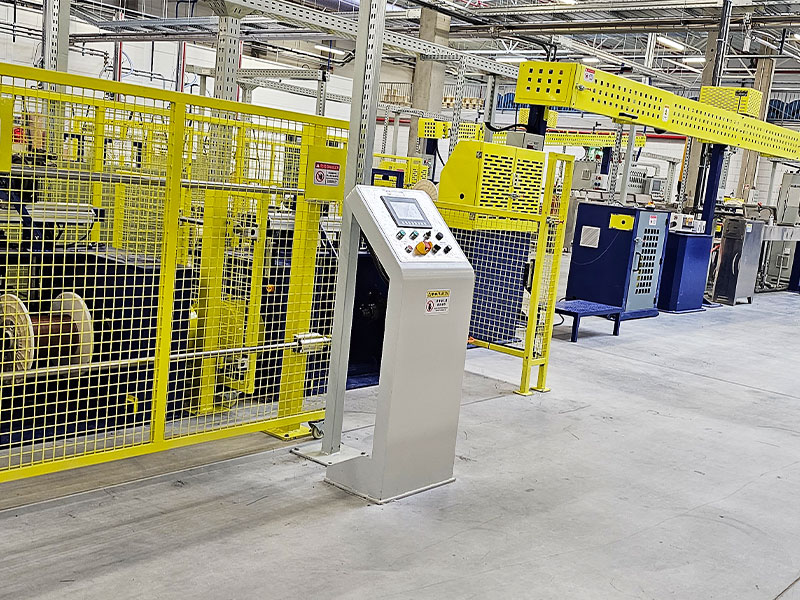

LSZH/XLPE/TPE/TPU Kjernetrådisolasjonsekstruderingslinje

CAT7 og CAT8 nettverkskabler skiller seg hovedsakelig i overføringshastighet og frekvens.

CAT7 støtter overføringshastigheter på opptil 10 Gbps med en frekvens på 600 MHz, mens CAT8 støtter hastigheter på opptil 25 Gbps eller 40 Gbps med en frekvens på 2000 MHz.

Under produksjon bør det brukes ledermaterialer av høy kvalitet, avstanden mellom parene og isolasjonstykkelsen bør være strengt kontrollert, effektive skjermingsteknikker som dobbeltlags skjerming bør brukes for å redusere krysstale og ekstern interferens, og sikre signalintegritet.

Dobbeltlags skjermingsstrukturer bør tas i bruk, med et indre lag av aluminiumsfolie og et ytre lag av flettet netting, for å forbedre kabelens anti-interferensevne; samtidig bør arrangementet av par optimaliseres, og avstanden mellom parene bør økes for å redusere krysstale.

Ved å optimalisere pargeometri, nøyaktig kontroll av impedanstilpasning, bruke isolasjonsmaterialer av høy kvalitet og bruke effektive skjermingsteknikker, kan returtapet minimeres for å sikre signalintegritet.

Automatisk strammebane og kontroll bidrar til å opprettholde konsistent spenning gjennom hele pakkeprosessen, og sikrer jevn dekning, unngår spenningssvingninger under tapeforbruket, reduserer nedbrytningshastigheten.

PCIe 6.0- og PCIe 7.0-kabler varierer i overføringshastighet og krav til signalintegritet. PCIe 6.0 bruker PAM4-modulasjonsteknologi med en overføringshastighet på opptil 64 GT/s, mens PCIe 7.0 øker overføringshastigheten ytterligere, bruker mer avanserte modulasjonsteknologier og krever høyere signalintegritet og lavere ventetid.

Ledermaterialer med lavt tap bør velges, den geometriske strukturen til parene bør optimaliseres, krysstale mellom parene bør reduseres, isolasjonsmaterialer av høy kvalitet bør brukes, og produksjonsprosessene bør kontrolleres strengt for å redusere signalforsinkelse og dempning.

Bruk av effektiv skjermingsteknologi, slik som dobbeltlags skjerming, bruk av ledermaterialer med lav motstand, optimaliserer geometrien til ledningsparet, reduserer elektromagnetisk lekkasje og kontrollerer EMI-nivået til ledningen.

Høye overføringshastigheter krever strengere kontroll av signalintegritet, noe som krever bruk av ledermaterialer med lavt tap, presis kontroll av pargeometri og reduksjon av krysstale og forsinkelse for å møte kravene til høyhastighetsoverføring.

Isolasjonsmaterialer med lav dielektrisitetskonstant og lavtap-tangens, slik som PTFE eller PI, bør velges for å redusere signaldemping og forsinkelse.

Ved å bruke Time Domain Reflectometry (TDR) og annet testutstyr, kan sanntidsovervåking av kabeloverføringsforsinkelse utføres for å sikre at den er innenfor det spesifiserte området, og forhindrer problemer med signaloverføringskvalitet.

Nøyaktig kontroll av lederdiameter og isolasjonstykkelse, optimalisering av pararrangement, reduksjon av krysstale mellom par og bruk av ledermaterialer med lav motstand kan effektivt kontrollere kabelmotstand og induktans.

Ved å bruke spektrumanalysatorer og annet testutstyr, kan sanntidsovervåking av kabeloverføringshastighet utføres for å sikre at den oppfyller designkravene, og forhindrer problemer med signaloverføringskvalitet.

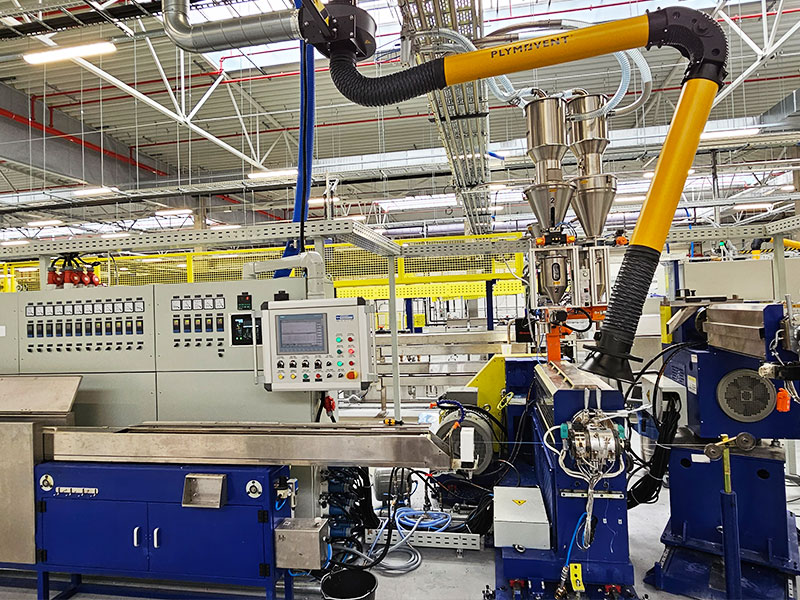

Temperaturkontrollen til ekstruderen påvirker direkte kvaliteten på isolasjonen eller kappelaget. For høy eller for lav temperatur vil gi ustabile materialegenskaper og påvirke den generelle kvaliteten på kabelen.

Stigningen til en strandingsmaskin bestemmer fleksibiliteten og strekkstyrken til den trådede tråden. En kortere stigning øker fleksibiliteten, mens en lengre stigning øker strekkstyrken.
