Tre servoer Active Type tapemaskin for parallell par signaltråd Manufacturers

Tilbake listen
Tre servoer Active Type Wire Tape Machine

Tre servoer Active Type tapemaskin for parallell par signaltråd

Center Rotary Wrapping er en nøkkelprosedyre i ledningsproduksjonsprosessen for dataoverføring av ledninger for Ethernet-portkontakt. Innpakningsmaterialet er viklet rundt to isolerte kjernetråder og en jordledning i en parallell struktur ved en høyhastighets løpende tapemaskin. Stabiliteten til innpakningsprosessen påvirker testkvalifikasjonene til impedansen, dempningen, ekkoreturtap, krysstale og andre indikatorer for den ferdige samleskinneledningen. Innpakningsmaskiner med utmerket ytelse kan ikke bare produsere høyhastighets overføringsledninger med høyere frekvensnivåer, men også oppnå høyere produksjonsutbytte, og dermed bestemme markedsposisjoneringsnivået og markedskonkurranseevnen til ledningsprodusenter. GEMWELL har fokusert på teknisk forskning, utvikling og innovasjon av pakkemaskiner siden den ble etablert for 20 år siden. Etter kontinuerlig forbedring og oppgradering har GEMWELL Three Servos Active Type Taping Machine for Parallel Pair Signal Wire nå blitt det ideelle valget for mange anerkjente selskaper innen produksjon av høyhastighets signaloverføringsledninger. Maskinspesifikasjoner kan tilpasses. Følgende konfigurasjon er en konvensjonell konfigurasjon med tre innpakningshoder. Brukere kan øke antall pakkehoder i henhold til forskjellige kabelproduksjonsspesifikasjoner. Avhengig av variasjonen av ledningsdiametre, kan spesifikasjonene og typene av opptagnings-, utbetalings- og kapstanermaskiner også tilpasses og endres.

Forespørsel +
PREV：Tre servoer Active Type tapemaskin for fasestabil kabel
NESTE：Ingen neste produkt
Product Details

KOMPONENTER

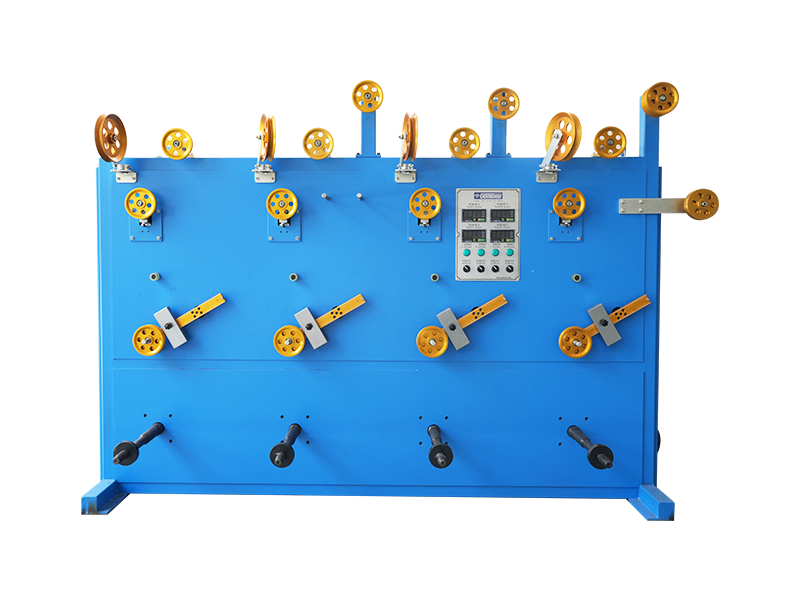

● Ø500 kraftkjernetråd utbetalingsstativ 2 enhet

● Ø300 kraft kobbertråd pay-off stativ 2 enheter

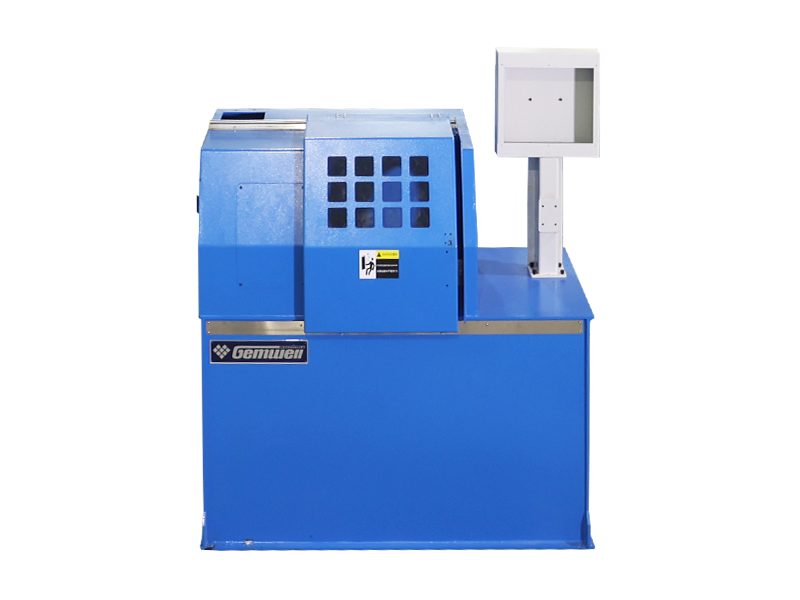

● Tre-servo power innpakningsmaskin tapehode 1 1 enhet

● Power trailing pakkemaskin 1 enhet

● Tre-servo power innpakningsmaskin tapehode 2 1 enhet

● Tre-servo power innpakningsmaskin tapehode 3 1 enhet

● Teleskopovn 1 enhet

● Pneumatisk tvungen kjølerør 1 enhet

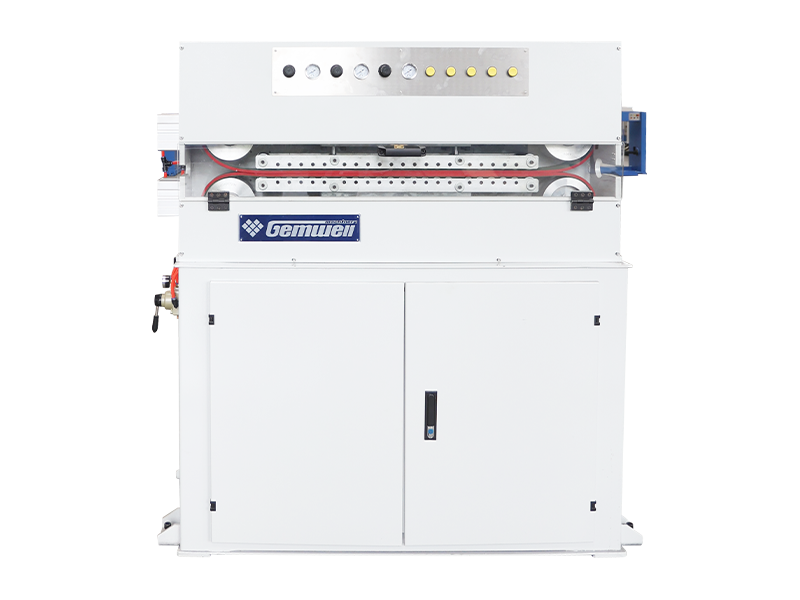

● Ø400 hjultype beltekapstan 1 enhet

● Ø500 drevet akselradopptak 1 enhet

● Diametermål 1 enhet

● Blekkskriver 1 enhet

● Styresystem 1 enhet


TEKNISKE SPESIFIKASJONER

Strukturtype Tre servobevegelseskontroller aktiv type konstantspenningsinnpakningsmaskin/kraftinnpakningsmaskin (patent nr. 202122403949.4A)
Egnet ledningstype Hovedsakelig brukt for MINI-SAS, QSFP høyhastighets parallelle par av signaloverføringslinjer, også for datalinjer, kontrolllinjer, spesialkabler og annen ledningsinnpakning.
Gjeldende materialer AL, MYLAR, KOBBERFOLIE, PTFE, etc.
Gjeldende tråddiameter Optimal rekkevidde: Ø0,4-1,5 mm
Produktspesifikasjon Optimal rekkevidde:Ø0,5*1,0-1,6*3,2mm
Maksimal hastighet MAX2500RPM (ingen belastning), den faktiske oppstartshastigheten settes i henhold til ledningskravene
Trådhastighetsområde 1-25m/min, hastighetsområdet er forskjellig i henhold til ledningstypen.
Tapespolens ytre diameter Optimal rekkevidde: O.D. Ø180*Høyde 100
Tape bredde 1,5-15 mm
Innvendig diameter på tapespolen 30/50,8/76 universell
Innpakning 3-30mm, programinnstilling
Spenningsområde 1N-30N/100g-3000g
Hovedmotorkraft 3KW servobevegelsesmotor
Tapende kraft 1,8KW servomotor
Spenning av innpakningstape 1,3KW servomotor
Ta opp kraft 0,4KW servo girmotor
Utbetalingskraft 0,4KW girmotor
Ta opp kraft 0,8KW servomotor dreiemomentmodus vikling, spenningsløs danser
Viklede forskyvningskraft 0,4KW servobevegelseskontroller
Tape lengde 1 snelle 3 hjul, uten å kutte ledningen ved bytte av snelle
Tape inspeksjon Automatisk avstenging når båndet er i ferd med å bli oppbrukt og ødelagt.
Tape innpakningsform Den indre tapeformen er festet på den sentrale ledningen, den ytre formen til trådføringshjulet er festet på tapelagringsrøret. Begge formene er uttrekkbare og flyttbare.
Tape innpakning nøyaktighet Tonehøydetoleranse:± 1 %, spenningstoleranse: ± 1 %.
Overlappingshastighet 0-80 %, programinnstilling
Formelhåndtering Digital produksjon, spenning, ytre diameter, pitch, S/Z, radavstand, lufttrykk og andre data kan lagres i PLS.
Spenningsinnstilling Strekkelementer av innpakningstape/pay-off/take-up/wrapping er servomotorer, SOP prosess lagres i PLS.
Sikkerhetsbeskyttelse Samsvar med CE-standarder, med temperatur/vibrasjon/støy/trykk automatisk deteksjon og prediksjon.




PRODUKTFUNKSJONER

● Høy produktivitet: Den roterende kroppen er statisk balansert og dynamisk balansert for testing og korrigering. Ved kjøring har maskinen en liten vibrasjon og en lav stemme. Spindelen genererer ikke varme under langvarig kontinuerlig høyhastighetsdrift. Den har høy produksjonseffektivitet og kostnadseffektivitet.

● Stabil spenning: Tre servomotorer gir kraft henholdsvis for å nøyaktig kontrollere bevegelsen til den roterende rammen, tapematerialbrettet og spenningsdanseren.

Ulike påvirkningsfaktorer som endringer i materialspole eller putediameter og vindmotstand elimineres, noe som resulterer i stabil spenning.

● Nøyaktig tonehøyde: Ved å ta hovedkapstaneren som bevegelsesreferanse,  hovedkapstanen og hver roterende ramme tar i bruk en servobevegelseskontroller for nøyaktig sammenlåsende bevegelseskontroll, slik at en nøyaktig viklingsstigning kan oppnås ved enhver hastighet.

● Arbeidsbesparelse: En klemanordning er installert ved trådinnløpsenden av hvert pakkehode. Klemkraften kan justeres uten å skade ledningen; ledningen kan trekkes tilbake i motsatt retning; Konfigurasjonsmodusadministrasjon, ett-klikks-henting av SOP-formel, ett-klikks oppstartsforberedelse og ett-klikk start; Stopp og slå av når båndet er ødelagt/ferdig/målt, intelligent kontroll, sparer arbeidskraft.

● Lav feilrate: ingen samlering, ingen kullbørste, bortsett fra regelmessig utskifting av slitedeler på tapeføringsrullen, lav feilrate.

● Enkelt vedlikehold: Bruker Profinet busskontroll, rask signaloverføring, lav interferens, ekstern feildeteksjonskabel. Feilsøking og vedlikehold er tilgjengelig uansett om maskinen er i et hvilket som helst land i verden, så lenge det er et kommunikasjonsnettverk, kan raske fjernvedlikeholdstjenester tilbys.

Related Products
  • 0

    Etableringstid

  • 0

    Byggeareal (m²)

  • 0

    Antall ansatte

  • 0+

    Immaterielle rettigheter

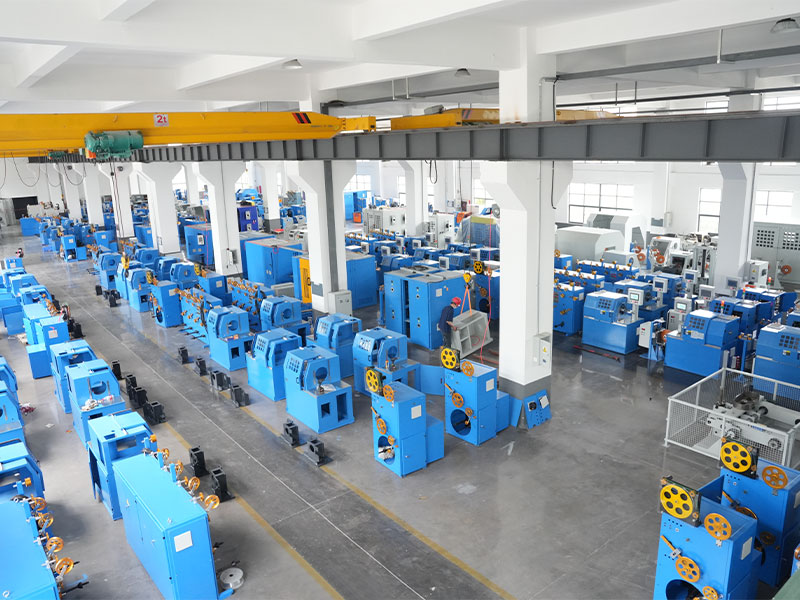

A Mature Factory You Can Count On
