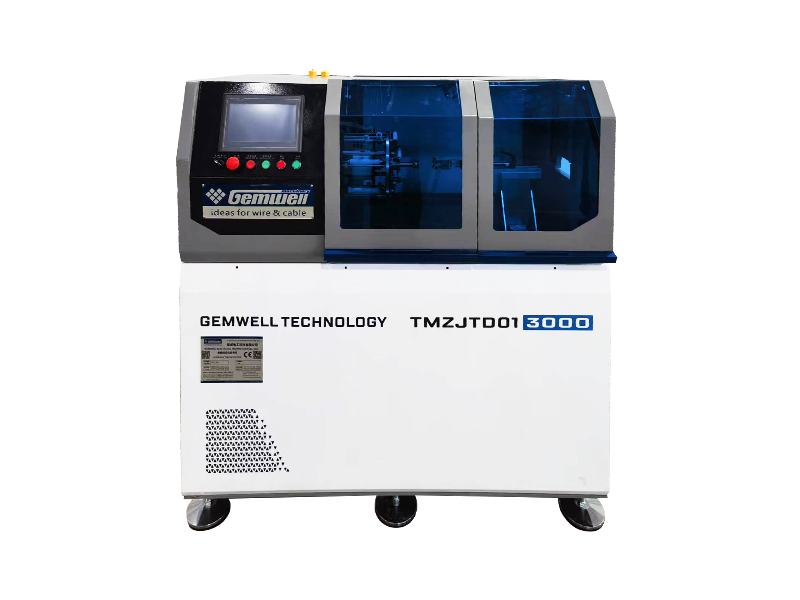

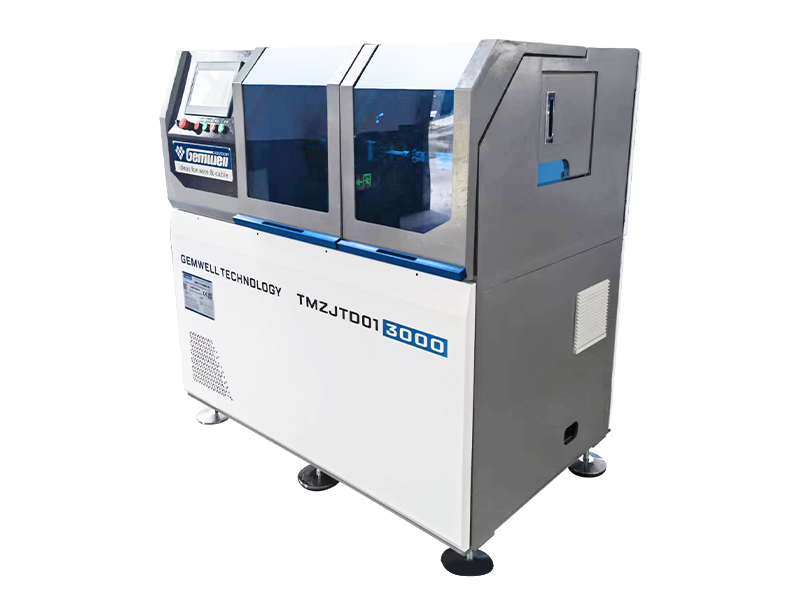

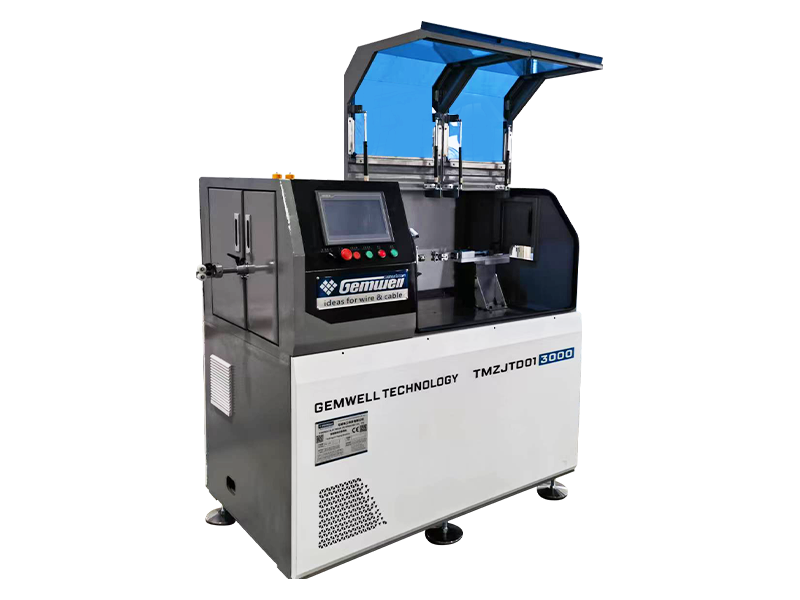

Tre servoer Active Type Wire Tape Machine

Tre servoer Active Type tapemaskin for ultrafin tråd

Ultrafine ledninger brukes i ulike felt, som mobiltelefoner, bærbare datamaskiner, iPads, medisinske, militære, romfarts-, mikrokoaksiale linjer og etc.. Ledninger med spesifikasjonen AWG36 eller høyere har egenskapene til liten lederdiameter, lav strekkstyrke og smal pakkematerialebredde. Når du utfører pakkeproduksjon og pakker tapematerialet på den ytre overflaten av ledermaterialet, krever pakkeprosessen ekstremt lav viklingsspenning. Stabiliteten til tapestigning, tapespenning, kjernetrådspenning er sterkt bidratt til kvalifiseringen av kabelimpedansen, demping, returtap og noen andre testindekser. Innpakningsmaskiner med ønskelig ytelse kan ikke bare produsere ultrafin tråd av høy kvalitet, men også oppnå høyere produksjonsutbytte, og dermed bestemme markedsposisjoneringsnivået og markedskonkurranseevnen til trådprodusentene. I løpet av de siste 20 årene har GEMWELL vært dedikert til forskning og innovasjon av innpakningsmaskiner. Gjennom kontinuerlige forbedringer og oppgraderinger har GEMWELL Three Servos Active Type Taping Machine for Ultra-Fine Wire dukket opp som et bedre valg for å erstatte tradisjonelle pakkemaskinmodeller og prosesser. Følgende konfigurasjon er for et standardoppsett med to tapehoder. Brukere kan øke eller redusere antall pakkehoder i henhold til forskjellige kabelproduksjonsprosesser. Spesifikasjonene og typene take-up, pay-off og capstan kan også tilpasses og modifiseres i henhold til forskjellige spesifikasjoner for tråddiameter.

Forespørsel +

PREV：Ingen tidligere produkt
NESTE：Tre servoer Active Type tapemaskin for ny-energi datakabel

Product Details

KOMPONENTER

● Ø300 kraftutbetalingsstativ 1 enhet
● Spenningsstativ 1 enhet

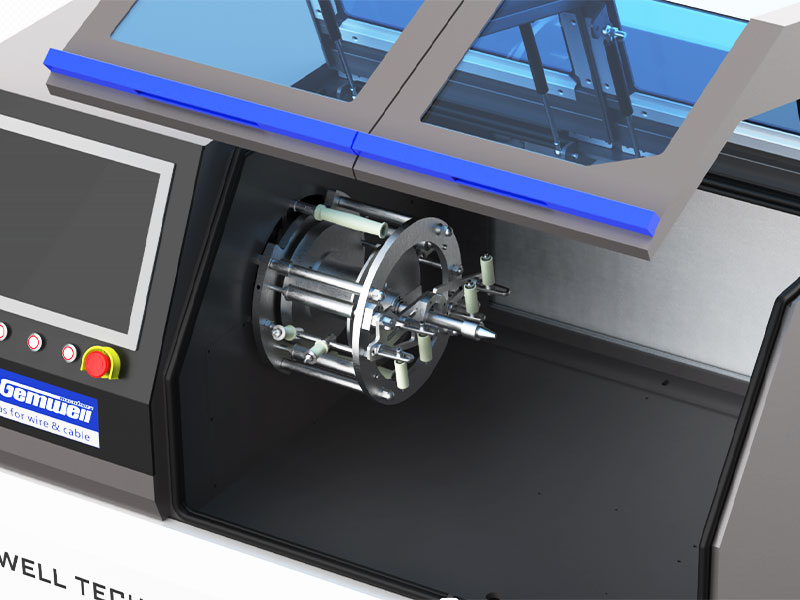

● Tre-servo power innpakningsmaskin tapehode 1 1 enhet
● Tre-servo power innpakningsmaskin tapehode 2 1 enhet
● Ø300 hjultype beltekapstan 1 enhet
● Spark Tester 1 enhet
● Ø300 akseltype opptagningsmaskin 1 stk
● Styresystem 1 enhet

TEKNISKE SPESIFIKASJONER

Strukturtype	Tre servobevegelseskontroller aktiv type konstantspenningsinnpakningsmaskin/kraftinnpakningsmaskin (patent nr. 202122403949.4A)
Egnet ledningstype	Egnet for høyhastighets overføringslinjer, koaksiallinjer, kontrolllinjer, spesialkabler og andre runde ledninger og viklingstape.
Gjeldende materialer	AL, MYLAR, KOBBERFOLIE, PTFE etc.
Gjeldende tråddiameter	Optimal rekkevidde: Ø0,2-1,5 mm
Produktspesifikasjon	Optimal rekkevidde: Ø0,3-2,0mm
Maksimal hastighet	MAX2500RPM (ingen belastning), faktisk oppstartshastighet settes i henhold til ledningskravene
Trådhastighetsområde	0,5-10m/min, hastighetsområdet er forskjellig i henhold til ledningstypen.
Tapespolens ytre diameter	Optimal rekkevidde:Ø100*100
Tape bredde	1,5-15 mm
Innvendig diameter på tapespolen	25.4
Innpakning	0,5-10mm, programinnstilling
Spenningsområde	0,5N-30N/50g-3000g
Hovedmotorkraft	1,8KW servobevegelsesmotor
Tapende kraft	1,3KW servomotor
Spenning av innpakningstape	0,4KW servomotor
Ta opp kraft	400 hjul belte type kapstan, 0,4KW servo girmotor
Utbetalingskraft	0,4KW girmotor
Ta opp kraft	0,8KW servomotor
Viklede forskyvningskraft	0,4KW servobevegelseskontroller
Tape lengde	300mm, uten å kutte ledningen ved haspelbytte
Tape inspeksjon	Automatisk avstenging når båndet er i ferd med å bli oppbrukt og ødelagt.
Tape innpakningsform	Den indre tapeformen er festet på den sentrale ledningen, den ytre formen til trådføringshjulet er festet på tapelagringsrøret. Begge formene er uttrekkbare og flyttbare.
Tape innpakning nøyaktighet	Tonehøydetoleranse:± 1 %, spenningstoleranse: ± 1 %.
Overlappingshastighet	0-80 %, programinnstilling
Formelhåndtering	Digital produksjon, spenning, ytre diameter, pitch, S/Z, radavstand, lufttrykk og andre data kan lagres i PLS.
Spenningsinnstilling	Strekkelementer av innpakningstape/pay-off/take-up/wrapping er servomotorer, SOP prosess lagres i PLS.
Sikkerhetsbeskyttelse	Samsvar med CE-standard, med temperatur/vibrasjon/støy/trykk automatisk deteksjon og prediksjon.

PRODUKTFUNKSJONER

● Høy produktivitet: Den roterende kroppen er statisk balansert og dynamisk balansert for testing og korrigering. Ved kjøring har maskinen en liten vibrasjon og en lav stemme. Spindelen genererer ikke varme under langvarig kontinuerlig høyhastighetsdrift. Den har høy produksjonseffektivitet og kostnadseffektivitet.

● Stabil spenning: Tre servomotorer gir kraft henholdsvis for å nøyaktig kontrollere bevegelsen til den roterende rammen, tapematerialbrettet og spenningsdanseren.

Ulike påvirkningsfaktorer som endringer i matrial spole eller putediameter og vindmotstand elimineres, noe som resulterer i stabil spenning.

● Nøyaktig tonehøyde: Ved å ta hovedkapstaneren som bevegelsesreferanse, hovedkapstanen og hver roterende ramme tar i bruk en servobevegelseskontroller for nøyaktig sammenlåsende bevegelseskontroll, slik at en nøyaktig viklingsstigning kan oppnås ved enhver hastighet.

● Arbeidsbesparelse: En klemanordning er installert ved trådinnløpsenden av hvert pakkehode. Klemkraften kan justeres uten å skade ledningen; ledningen kan trekkes tilbake i motsatt retning; Konfigurasjonsmodusadministrasjon, ett-klikks-henting av SOP-formel, ett-klikks oppstartsforberedelse og ett-klikk start; Stopp og slå av når båndet er ødelagt/ferdig/målt, intelligent kontroll, sparer arbeidskraft.

● Lav feilrate: ingen samlering, ingen kullbørste, bortsett fra regelmessig utskifting av slitedeler - tapeføringsrullen, lav feilrate.

● Enkelt vedlikehold: Bruker Profinet busskontroll, rask signaloverføring, lav interferens, ekstern feildeteksjonskabel. Feilsøking og vedlikehold er tilgjengelig uansett maskinen er i et hvilket som helst land i verden, så lenge det er et kommunikasjonsnettverk, kan raske fjernvedlikeholdstjenester tilbys.
