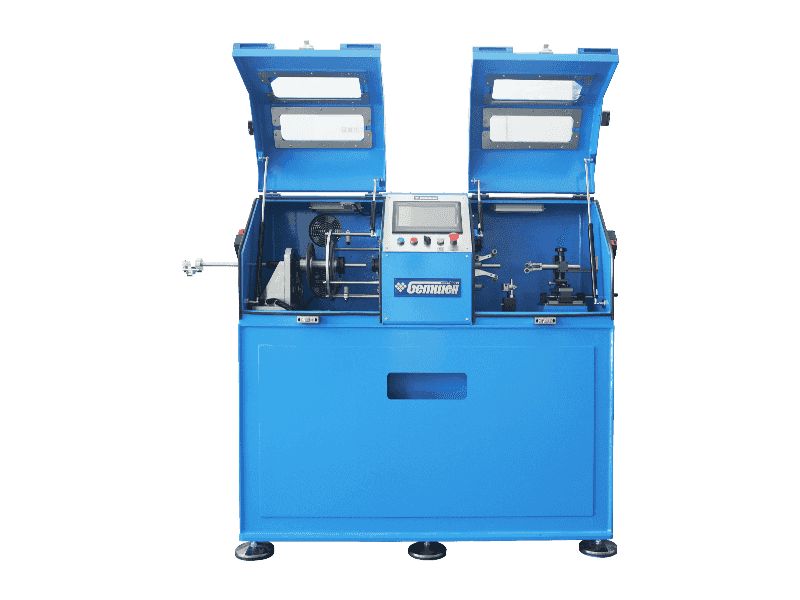

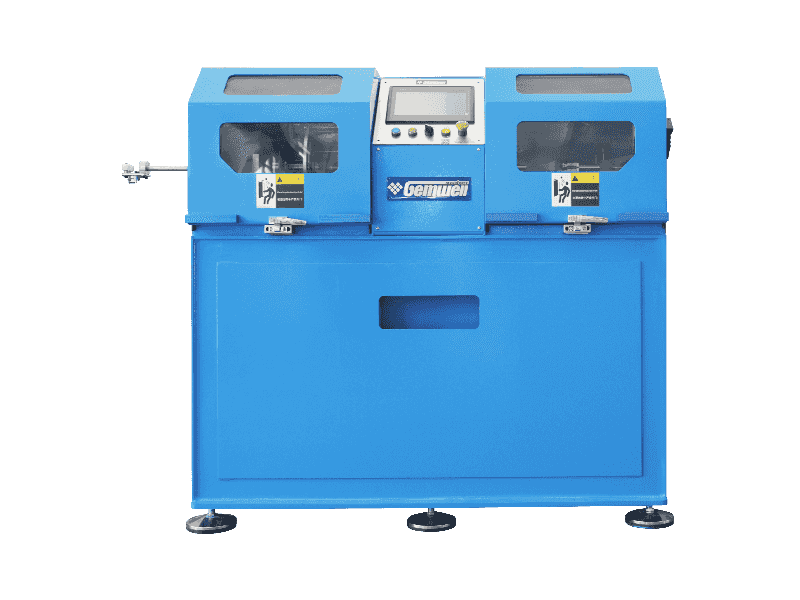

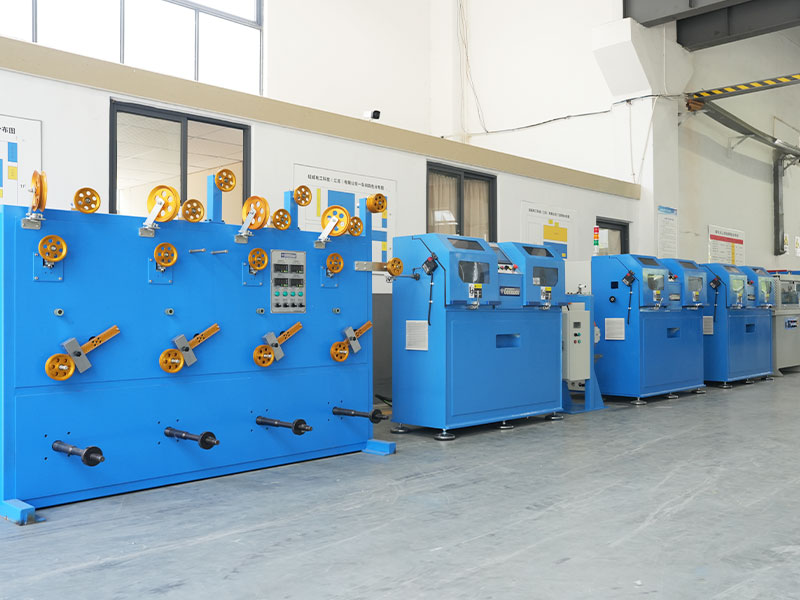

Servo Spit Active Type Wire Tape Machine

Servo Spit Active Type tapemaskin for parallellpar signaltråd

Med populariseringen av 5G, Internet of Things, AI, nye energimobilenheter, VR/AR, datasentre, etc., har etterspørselen etter høyhastighets overføringskabler vokst raskt, noe som varsler ankomsten av en ny æra med digital økonomi. Følgelig er det en betydelig økning i byggingen av store datasentre og etterspørselen etter Ethernet-porter med høy båndbredde fra skyleverandører, som 100GbE, 200GbE, 400GbE og til og med 800GbE i fremtiden. o lette dataoverføringen mellom nettverkssvitsjer og andre nettverksenheter (som servere eller medieomformere) med disse høybåndbredde Ethernet-portene, kabelkontakter som SAS, Mini-SAS, SFP, SFP , SFP28 og QSFP har dukket opp. Center Rotary Wrapping er en nøkkelprosedyre i ledningsproduksjonsprosessen for dataoverføring av ledninger for Ethernet-portkontakt. Innpakningsmaterialet er viklet rundt to isolerte kjernetråder og en jordledning i en parallell struktur med høyhastighets løpende tapemaskin. Stabiliteten til innpakningsprosessen påvirker direkte impedansen, dempningen, returtap, krysstale og andre indikatorer for det endelige kabelproduktet. En pakkemaskin med høy ytelse muliggjør ikke bare produksjon av høyhastighets-overføringskabler av høy frekvens, men forbedrer også produksjonsutbyttet, og bestemmer dermed markedsposisjoneringen og konkurranseevnen til kabelprodusenter. De siste 20 årene har GEMWELL vært dedikert til forskning og innovasjon av innpakningsmaskiner. Gjennom kontinuerlige forbedringer og oppgraderinger har GEMWELL Servo Spit Active Type Taping Machine for Parallel Pair Signal Wire blitt et bedre valg for pakkeprosessen til mange ledende selskaper innen høyhastighetssignaloverføringskabelfeltet. Følgende konfigurasjon er for et standardoppsett med tre tapehoder, brukere kan øke eller redusere antall tapehoder i henhold til forskjellige prosesser. Spesifikasjonene og typene take-up, pay-off og capstan kan også tilpasses basert på diameterspesifikasjonene.

Forespørsel +

PREV：Servo Spit Active Type tapemaskin for ultrafin tråd
NESTE：Ingen neste produkt

Product Details

KOMPONENTER

● Ø500 kraftkjernetråd utbetalingsstativ 2 enhet
● Ø300 kraft kobbertråd pay-off stativ 2 enhet
● Spytttype aktiv innpakningsmaskin tapehode 1 1 enhet
● Langsgående pakkemaskin 1 enhet
● Spytttype aktiv innpakningsmaskin tapehode 2 1 enhet
● Spytttype aktiv innpakningsmaskin tapehode 3 1 enhet
● Teleskopovn 1 enhet
● Pneumatisk tvungen kjølerør 1 enhet
● Ø400 krafthjul type beltekapstan 1 enhet
● Ø500 drevet aksel type oppsamlingsmaskin 1 enhet
● Diametermåler 1 enhet
● Blekkskriver 1 enhet
● Styresystem 1 enhet

TEKNISKE SPESIFIKASJONER

Strukturtype	Dobbelthjuls trykkrulleskapstan spitt type konstant spenning pakkemaskin/aktiv pakkemaskin (Patent nr. CN114649118A)
Egnet ledningstype	Hovedsakelig brukt for MINI-SAS, QSFP høyhastighets parallelle par av signaloverføringslinjer, også for datalinjer, kontrolllinjer, spesialkabler og annen ledningsinnpakning.
Gjeldende materialer	AL, MYLAR, KOBBERFOLIE, PTFE, etc.
Gjeldende tråddiameter	Optimal rekkevidde: Ø0,2-1,5 mm
Produktspesifikasjon	Optimal rekkevidde:Ø0,250,50-1,63,0mm
Maksimal hastighet	MAX3500RPM (ingen belastning), den faktiske oppstartshastigheten settes i henhold til ledningskravene
Trådhastighetsområde	1-25m/min, hastighetsområdet er forskjellig i henhold til ledningstypen.
Tapespolens ytre diameter	Optimal rekkevidde:Ø180*100
Tape bredde	1,5-15 mm
Innvendig diameter på tapespolen	30/50,8/76 universell
Innpakning	2-30mm, programinnstilling
Spenningsområde	1N-30N/100g-3000g
Hovedmotorkraft	4,4KW servobevegelsesmotor
Tapende kraft	0,2KW servomotor
Spenning av innpakningstape	1,8KW servomotor
Ta opp kraft	0,4KW servo girmotor
Utbetalingskraft	0,4KW girmotor
Ta opp kraft	0,4KW servomotor
Viklede forskyvningskraft	0,4KW servobevegelseskontroller
Tape lengde	1 snelle 3 sneller, uten å kutte ledningen ved haspelbytte
Tape inspeksjon	Automatisk avstenging når båndet er i ferd med å bli oppbrukt og ødelagt.
Tape innpakningsform	Den indre tapeformen er festet på den sentrale ledningen, den ytre formen til trådføringshjulet er festet på tapelagringsrøret. Begge formene er uttrekkbare og flyttbare.
Tape innpakning nøyaktighet	Tonehøydetoleranse:± 1 %, spenningstoleranse: ± 1 %.
Overlappingshastighet	0-80 %, programinnstilling
Formelhåndtering	Digital produksjon, spenning, ytre diameter, pitch, S/Z, radavstand, lufttrykk og andre data kan lagres i PLS.
Spenningsinnstilling	Strekkelementer av innpakningstape/pay-off/take-up/wrapping er servomotorer, SOP prosess lagres i PLS.

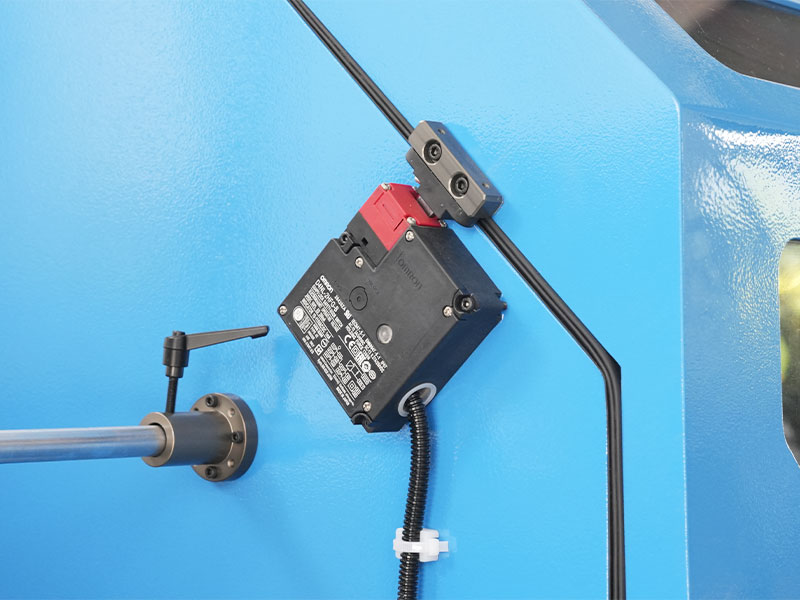

Sikkerhetsbeskyttelse	Samsvar med CE-standarder, med temperatur/vibrasjon/støy/trykk automatisk deteksjon og prediksjon.

PRODUKTFUNKSJONER

● Høy produktivitet: Den roterende kroppen er statisk balansert og dynamisk balansert for testing og korrigering. Ved kjøring har maskinen en liten vibrasjon og lav stemme. Spindelen genererer ikke varme under langvarig kontinuerlig høyhastighetsdrift. Den har høy produksjonseffektivitet og kostnadseffektivitet.

● Stabil spenning: En dobbelthjuls kapstanrulle brukes til å trekke stripen ut av spolen med jevn hastighet for å eliminere spenningsendringene forårsaket av endringer i den ytre diameteren til tapebrettet. Innpakningsspenningen oppnås ved å kontrollere den ytre diameteren til den ferdige kabelen, det vil si at jo større spenningen er, jo mindre er den ytre diameteren; jo mindre strekk, jo større ytre diameter. Etter den dobbelthjulede kapstanrullen, passerer tape bare gjennom to guilding-ruller som er svært nær senteraksen for rotasjonen som skal vikles direkte på ledningen. Derfor kan ulike påvirkningsfaktorer som sentrifugalkraft og vindmotstand elimineres, noe som resulterer i stabil spenning.

● Nøyaktig tonehøyde: Ved å ta hovedkapstaneren som bevegelsesreferanse, hovedkapstanen og hver roterende ramme tar i bruk en servobevegelseskontroller for nøyaktig sammenlåsende bevegelseskontroll, slik at en nøyaktig viklingsstigning kan oppnås ved enhver hastighet.

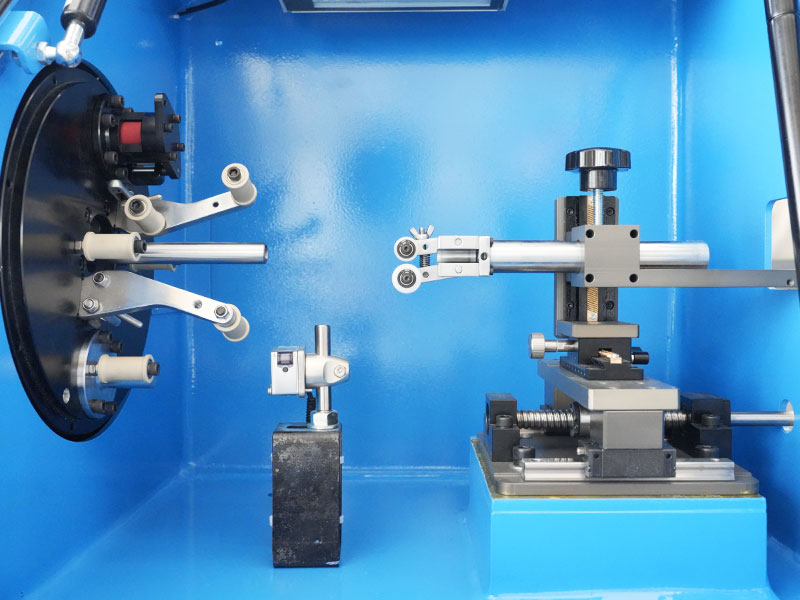

● Arbeidsbesparelse: En klemanordning er installert ved trådinnløpsenden av hvert pakkehode. Klemkraften kan justeres uten å skade ledningen; ledningen kan trekkes tilbake i motsatt retning; Konfigurasjonsmodusadministrasjon, ett-klikks-henting av SOP-formel, ett-klikks oppstartsforberedelse og ett-klikk start; Stopp og slå av når båndet er ødelagt/ferdig/målt, intelligent kontroll, sparer arbeidskraft.

● Lav feilrate: ingen samlering, ingen kullbørste, bortsett fra regelmessig utskifting av slitedeler - tapeføringsrullen, lav feilrate.

● Enkelt vedlikehold: Bruker Profinet busskontroll, rask signaloverføring, lav interferens, ekstern feildeteksjonskabel. Feilsøking og vedlikehold er tilgjengelig uansett maskinen er i et hvilket som helst land i verden, så lenge det er et kommunikasjonsnettverk, kan raske fjernvedlikeholdstjenester tilbys.

0

Etableringstid
0

Byggeareal (m²)
0

Antall ansatte
0+

Immaterielle rettigheter

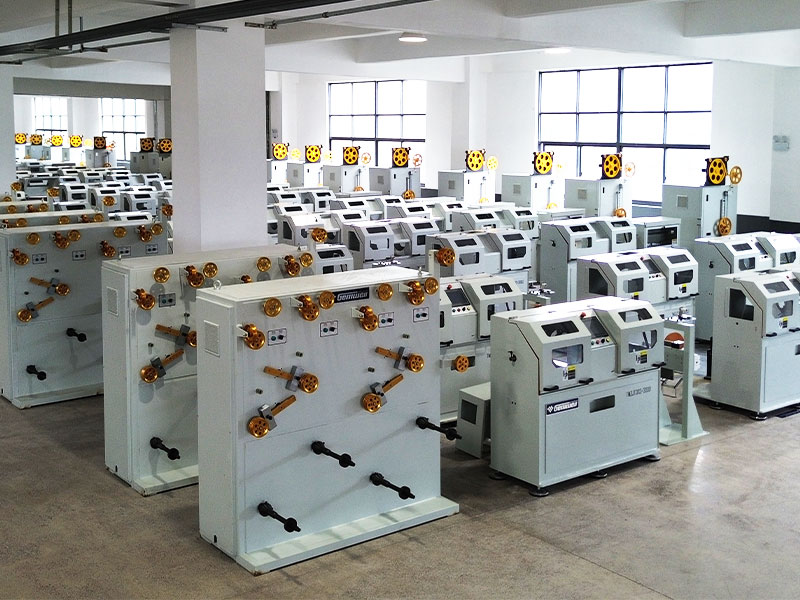

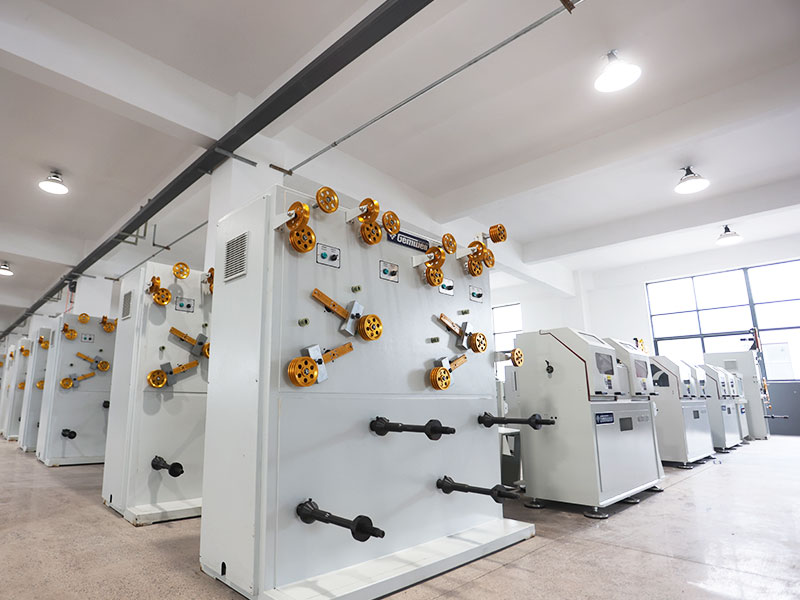

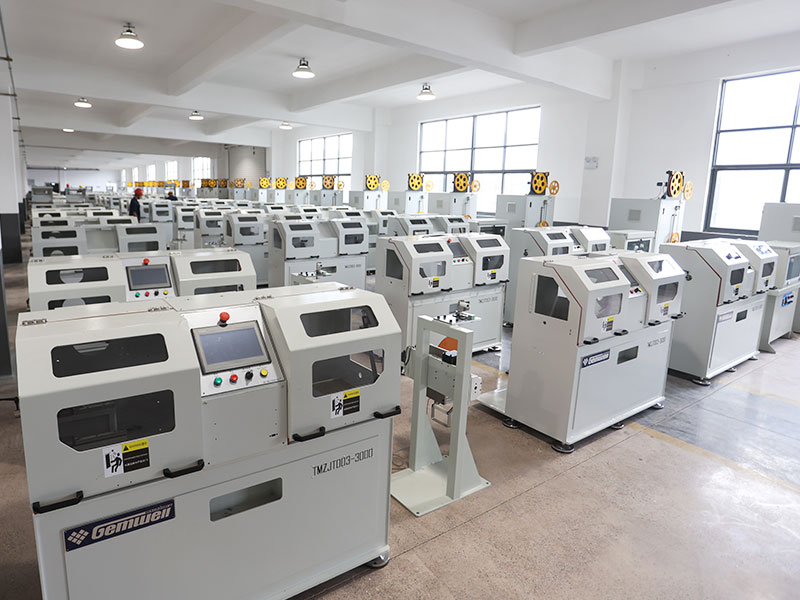

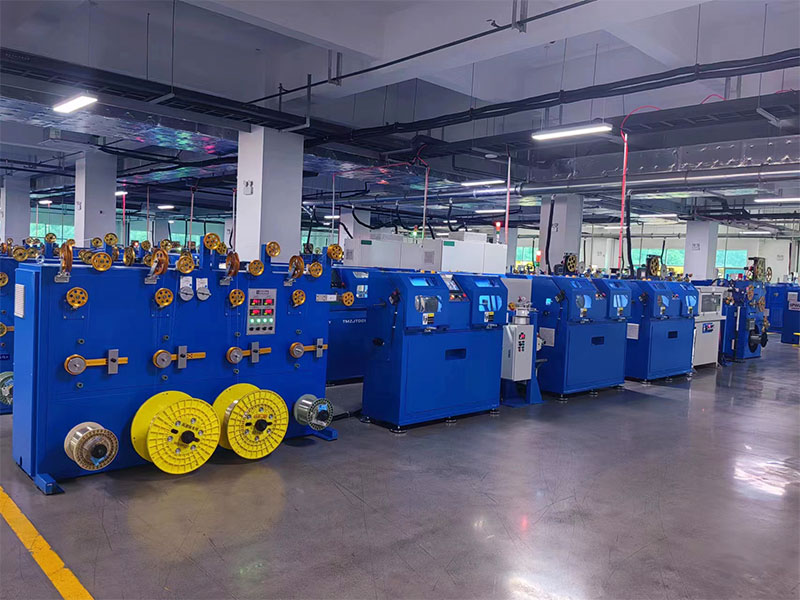

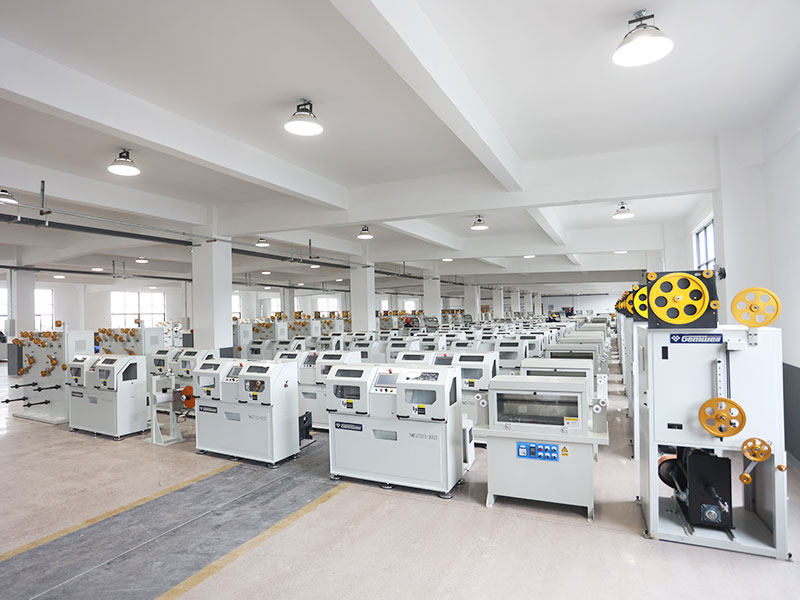

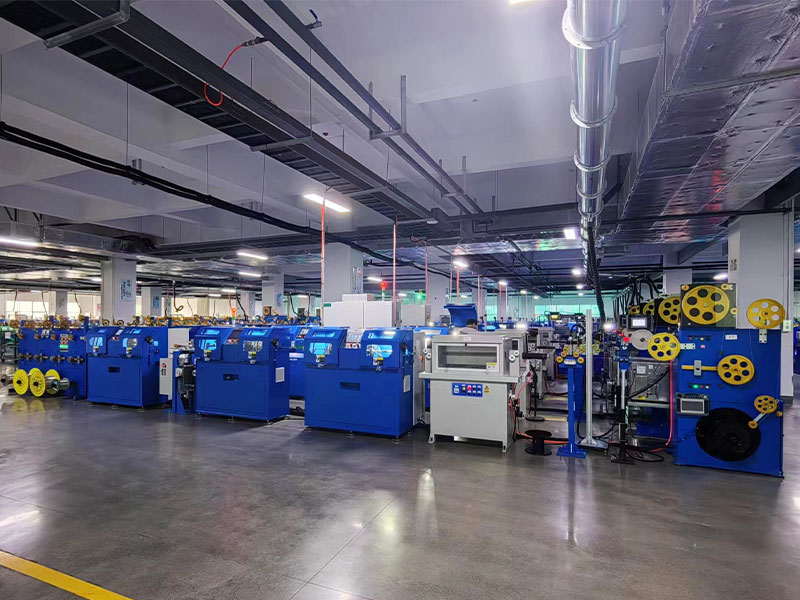

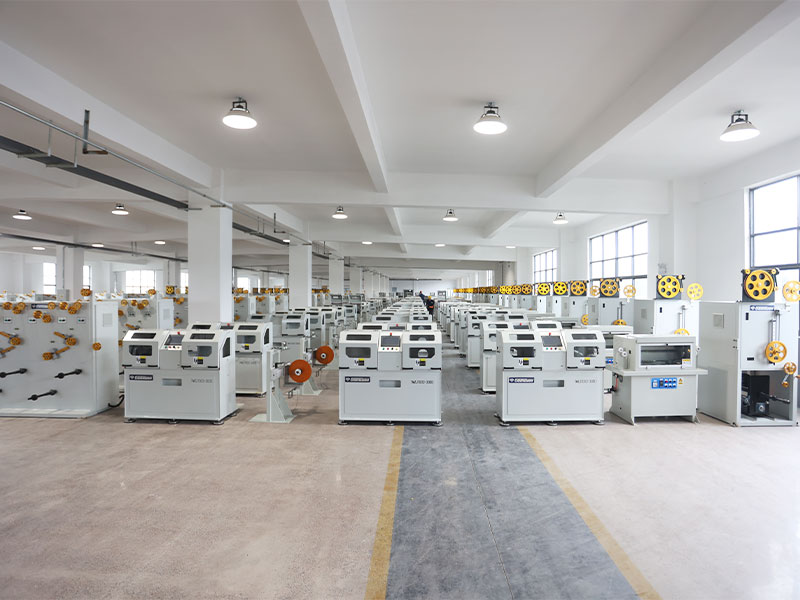

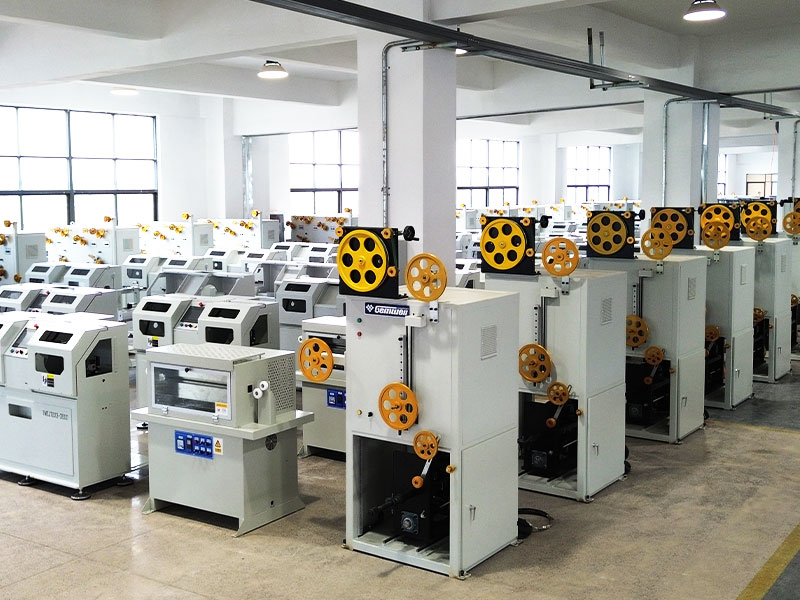

A Mature Factory You Can Count On

Gemwell Electrical Machinery Co., Ltd.

Founded in 2005, GEMWELL is a professional China Servo Spit Active Type tapemaskin for parallellpar signaltråd manufacturers and Servo Spit Active Type tapemaskin for parallellpar signaltråd Factory provider in design, manufacture and sales for the United States, Canada, Mexico, Germany, Italy, India, Thailand, Russia and etc. more than 40 countries in the world.

Suksessen til kunden er vårt mål for å oppnå suksess!

● Fokus på teknologisk innovasjon, kvalitetsstabilitet, presisjonsproduksjon og hensynsfull service.
● Insister på å gjøre alt i detalj godt, tilbakebetal hver kunde med høy kvalitet.
● Ta kundens suksess som legemliggjørelsen av vår bedriftsverdi.

Foretaksånden av dedikasjon, dedikasjon, bedrift og utforskning oppmuntrer oss til å innovere og transformere teknologien for ledning og kabel til avanserte produktive krefter, for å bygge GEMWELL til et nytt navnekort for Kina som vender mot verden.

Guaranteed Quality

Sertifiseringer

Les mer +

NYHETER OG EVENT

Siste Oppdateringer

2026-09-14 Webmaster

High Power Wire Extruder: Spesifikasjoner, applikasjoner og kjøpsveiledning
Read More +
A høyeffekts trådekstruder er ryggraden i ethvert kabelanlegg som produserer ledninger med stor diameter eller høy gjennomstrømning. I motsetning til standard ekstrudere, er disse maskinene konstruert for å håndtere materialer med høy viskositet, vedvarend
2026-09-07 Webmaster

Bunch Stranding forklart for lednings- og kabelprodusenter: Komplett veiledning
Read More +
Hva Bunch Stranding betyr Bunch stranding er en lederkonstruksjonsmetode hvor to eller flere bare ledninger tvinnes sammen i en enkelt operasjon, alle i samme retning, uten å opprettholde et fast geometrisk mønster. Resultatet er en fleksibel, rund leder som er øko
2026-09-04 Webmaster

GEMWELL inviterer deg til Wire China 2026 Shanghai | Fokuser på intelligent lednings- og kabelproduksjon
Read More +
Om GEMWELL Vi ser frem til å ønske deg velkommen på, Hall E2, stand nr.A41 og vil sette søkelyset på våre nyeste løsninger på tvers av tre kjerneteknologisektorer: I. AI høyhastighets kobberkabel Ekstrudering av teflon-kjernetrå

FAQ

Q: 1.Hva er hovedforskjellene mellom CAT7 og CAT8 nettverkskabler?

CAT7 og CAT8 nettverkskabler skiller seg hovedsakelig i overføringshastighet og frekvens.

CAT7 støtter overføringshastigheter på opptil 10 Gbps med en frekvens på 600 MHz, mens CAT8 støtter hastigheter på opptil 25 Gbps eller 40 Gbps med en frekvens på 2000 MHz.
Q: 2.Hvordan kan signalintegritet sikres under produksjon av CAT7 og CAT8 nettverkskabler?

Under produksjon bør det brukes ledermaterialer av høy kvalitet, avstanden mellom parene og isolasjonstykkelsen bør være strengt kontrollert, effektive skjermingsteknikker som dobbeltlags skjerming bør brukes for å redusere krysstale og ekstern interferens, og sikre signalintegritet.
Q: 3.Hvordan kan krysstaleproblemer i CAT8-nettverkskabler løses under produksjon?

Dobbeltlags skjermingsstrukturer bør tas i bruk, med et indre lag av aluminiumsfolie og et ytre lag av flettet netting, for å forbedre kabelens anti-interferensevne; samtidig bør arrangementet av par optimaliseres, og avstanden mellom parene bør økes for å redusere krysstale.
Q: 4.Hvordan løser problemer med returtap av høyfrekvente signaler under produksjon av CAT7- og CAT8-nettverkskabler?

Ved å optimalisere pargeometri, nøyaktig kontroll av impedanstilpasning, bruke isolasjonsmaterialer av høy kvalitet og bruke effektive skjermingsteknikker, kan returtapet minimeres for å sikre signalintegritet.
Q: 5.Hva er rollen til automatiske oppspenningssystemer i taping?

Automatisk strammebane og kontroll bidrar til å opprettholde konsistent spenning gjennom hele pakkeprosessen, og sikrer jevn dekning, unngår spenningssvingninger under tapeforbruket, reduserer nedbrytningshastigheten.
Q: 6.Hva er forskjellene i produksjonsprosesser mellom PCIe 6.0- og PCIe 7.0-kabler?

PCIe 6.0- og PCIe 7.0-kabler varierer i overføringshastighet og krav til signalintegritet. PCIe 6.0 bruker PAM4-modulasjonsteknologi med en overføringshastighet på opptil 64 GT/s, mens PCIe 7.0 øker overføringshastigheten ytterligere, bruker mer avanserte modulasjonsteknologier og krever høyere signalintegritet og lavere ventetid.
Q: 7.Hvordan kan signalforsinkelse og demping kontrolleres under produksjon av høyfrekvente kabler?

Ledermaterialer med lavt tap bør velges, den geometriske strukturen til parene bør optimaliseres, krysstale mellom parene bør reduseres, isolasjonsmaterialer av høy kvalitet bør brukes, og produksjonsprosessene bør kontrolleres strengt for å redusere signalforsinkelse og dempning.
Q: 9.Hvordan kontrollere elektromagnetisk interferens (EMI) av ledning i produksjonsprosessen?

Bruk av effektiv skjermingsteknologi, slik som dobbeltlags skjerming, bruk av ledermaterialer med lav motstand, optimaliserer geometrien til ledningsparet, reduserer elektromagnetisk lekkasje og kontrollerer EMI-nivået til ledningen.
Q: 10.Hvordan påvirker overføringshastighetskravene til PCIe 6.0- og 7.0-kabler produksjonsprosessen?

Høye overføringshastigheter krever strengere kontroll av signalintegritet, noe som krever bruk av ledermaterialer med lavt tap, presis kontroll av pargeometri og reduksjon av krysstale og forsinkelse for å møte kravene til høyhastighetsoverføring.
Q: 11.Hvordan velge passende isolasjonsmaterialer ved produksjon av høyfrekvente kabler?

Isolasjonsmaterialer med lav dielektrisitetskonstant og lavtap-tangens, slik som PTFE eller PI, bør velges for å redusere signaldemping og forsinkelse.
Q: 12.Hvordan kan overføringsforsinkelse av kabler oppdages og kontrolleres under produksjon?

Ved å bruke Time Domain Reflectometry (TDR) og annet testutstyr, kan sanntidsovervåking av kabeloverføringsforsinkelse utføres for å sikre at den er innenfor det spesifiserte området, og forhindrer problemer med signaloverføringskvalitet.
Q: 13.Hvordan kontrollere motstanden og induktansen til kabler under produksjon av høyytelseskabler?

Nøyaktig kontroll av lederdiameter og isolasjonstykkelse, optimalisering av pararrangement, reduksjon av krysstale mellom par og bruk av ledermaterialer med lav motstand kan effektivt kontrollere kabelmotstand og induktans.
Q: 14.Hvordan kan overføringshastigheten til kabler oppdages og kontrolleres under produksjon?

Ved å bruke spektrumanalysatorer og annet testutstyr, kan sanntidsovervåking av kabeloverføringshastighet utføres for å sikre at den oppfyller designkravene, og forhindrer problemer med signaloverføringskvalitet.
Q: 15.Hvordan påvirker temperaturkontrollen til ekstruderen kabelkvaliteten?

Temperaturkontrollen til ekstruderen påvirker direkte kvaliteten på isolasjonen eller kappelaget. For høy eller for lav temperatur vil gi ustabile materialegenskaper og påvirke den generelle kvaliteten på kabelen.
Q: 16.Hvordan påvirker stigningen til en strandingsmaskin kabelytelsen?

Stigningen til en strandingsmaskin bestemmer fleksibiliteten og strekkstyrken til den trådede tråden. En kortere stigning øker fleksibiliteten, mens en lengre stigning øker strekkstyrken.
