Tilbake Twist Pair Twisting Machine for Network Kabel

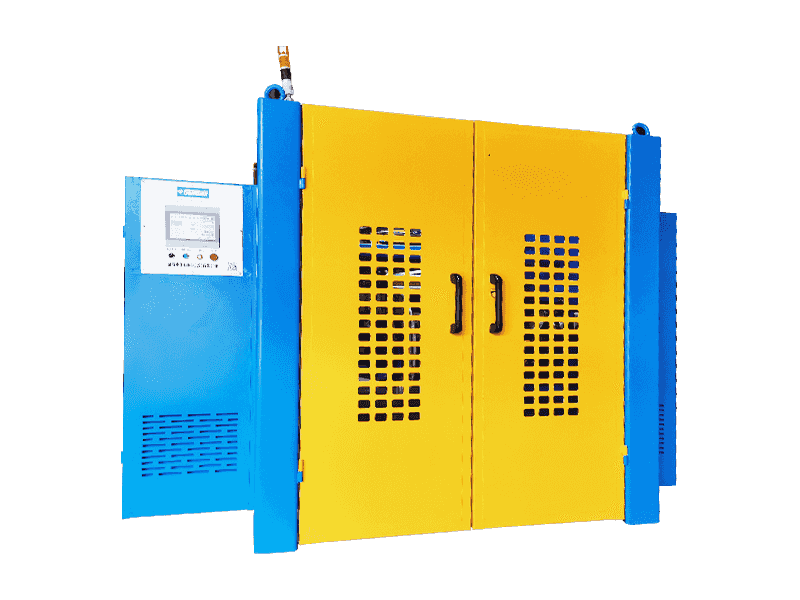

Integrert Type Back Twist Pair Twist Machine for Network Kabel

I tvinningsprosessen for kjernetrådpar er stigningsnøyaktigheten og tettheten til den parede ledningen svært viktig, noe som har en betydelig innvirkning på de elektriske og fysiske egenskapene til den ferdige kabelen. Denne maskinen er utstyrt med et uavhengig kapstanhjul innenfor den roterende vinkelbuen til hovedvridningsdelen. Motorkraften til kapstanhjulet overføres fra utsiden av vinkelbuen til innsiden gjennom den mekaniske transmisjonen i den roterende hovedakselen, og unngår de upålitelige faktorene forårsaket av den tradisjonelle karbonbørstetransmisjonen. I tillegg opererer kapstanmotoren og den vinkelboveroterende motoren synkront via elektrisk forriglingskontroll, og oppnår derved trinnløs høypresisjon elektronisk pitchkontroll. Vridningsstigningen kan stilles inn digitalt og formes stabilt og nøyaktig. I tillegg adopterer den bakre vridningsutbetalingen den roterende vinkelbuestrukturen, som forvandler den tradisjonelle passive rotasjonen og den eksterne strandingskraften til aktiv rotasjon og stranding av de to kjernetrådene under den kombinerte virkningen av bakvridningen og vridningskraften. Den indre spenningen ved vridning og den ytre spenningen ved vridning opphever hverandre, slik at rotasjonsspenningen til det vridde produktet fra innsiden til utsiden opphever hverandre til null. Etter tvinning passer de to kjernetrådene tett uten mellomrom, og er naturlig rette og uten tilbakeslagskraft. Den opprettholdelse av stabil fysisk struktur kan føre til stabil elektrisk ytelse.

Forespørsel +
PREV：Split Type Back Twist Pair Twisting Machine for Network Kabel
NESTE：Ingen neste produkt
Product Details

KOMPONENTER

● Ø500 Horisontal øvre og nedre portalvugge med dobbel hjul skaftløs utbetaling 2 enheter
● Back twist payoff stativ 2 enhet
● Ø500 Dobbel pitch konstant spenning par twister 1 enhet
● Styresystem 1 enhet
● Perifert hjelpeutstyr kan tilpasses.


TEKNISKE SPESIFIKASJONER

Pay-off struktur Horisontal øvre og nedre dobbelthjuls portalvugge skaftløs pay-off, stranding bue dobbel pitch back twist pay-off.
Opptaksstruktur Horisontal portalvugge skaftløs opptak, stranding bue dobbelt stigning par vridning.

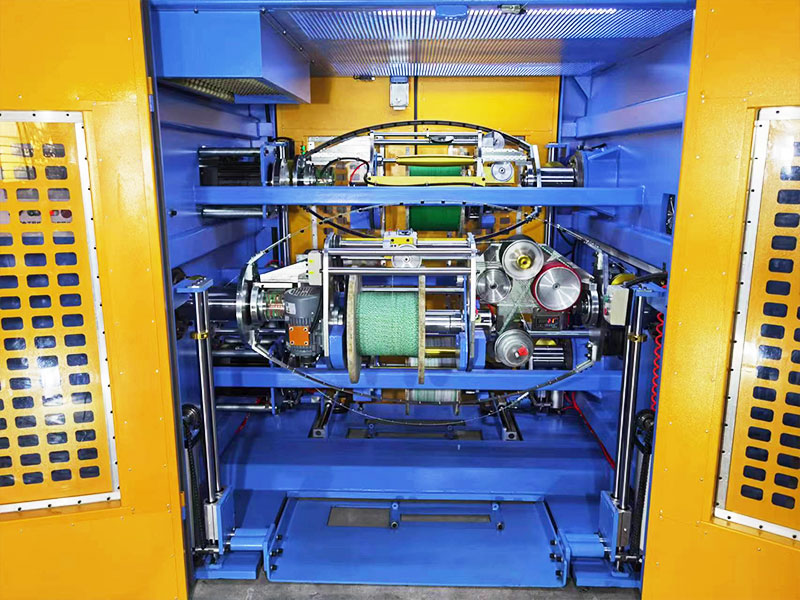

Overordnet maskinstruktur Back twist pay-off og stranding take-up er ordnet rygg mot rygg, med en integrert struktur. Både pay-off- og take-up-siden er utstyrt med dører for haspelav- og uttaksoperasjoner.
Egnet ledningstype Brukes hovedsakelig for LAN-KABEL CAT5, CAT5E, CAT6A, CAT7, CAT8 og andre ledninger, men også for andre signaloverføringsledninger som krever elektrisk testing.
Kjernetrådspesifikasjon Rekkevidde: Ø0,6-2,0 mm, utover dette området, kan tilpasses
Ytre diameter på trådet tråd område: Ø1,2-4,0 mm, utover dette området kan tilpasses.
Stranding dør Standard form OD-størrelse er 25
Back vri metode Oppnå vridning eller pre-vridning, vridning betyr at buene til utbetalingsmaskinen og twist-paret roterer i motsatte retninger; pre-twisting refererer til samme rotasjonsretning av pay-off maskinen og par twist, og kan velges på berøringsskjermen.
Vridning/prevridningsforhold 0-120%, kontinuerlig og trinnløst justerbar, innstilt på berøringsskjerm, PLS automatisk styring, automatisk sporing av vri/tilbake vrihastighet.
Stranding retning S/Z
Pay-off rotasjonshastighet Den faktiske oppstartshastigheten stilles inn i henhold til kravene til ulike trådkvaliteter, med maksimalt 2000 RPM/4000 TPM (uten belastning).
Opptaks rotasjonshastighet Den faktiske oppstartshastigheten stilles inn i henhold til kravene til ulike trådkvaliteter, med maksimalt 2000 RPM/4000 TPM (uten belastning).
Trådhastighetsområde Formelen for beregning av linjehastighet: Bow-twister hastighet x 2 x pitch / 1000 = m/min. Maksimal fartsgrense er 100 m/min.
Tråd vridd tonehøyde Optimal rekkevidde: 5,0-50,0 mm, nøyaktig til én desimal, med et kontinuerlig justerbart nivå, valgbart på berøringsskjermen.
Pitch nøyaktighet Pitch-nøyaktighet ±0,3 mm under produksjon med fast hastighet, ±0,5 mm under oppstart/avstengning.
Stranding sløyfemateriale Standardmaterialet som brukes er en 65Mn stålstrimmel med keramiske maljer, som kan tilpasses til en lettvektsbue i karbonfiber.
Pay-off buekraft Standardkonfigurasjonen er en 2-5,5KW invertermotor som også kan tilpasses for servomotorer.
Ta opp buekraft Standardkonfigurasjonen er en 3,7KW invertermotor, som også kan tilpasses for en servomotor.
Stranding buebremsing Elektromagnetiske bremser
Capstan type En dobbel hjulkapstan er innebygd i portalens holder
Capstan hjul diameter Ø185, 5-spor gummibelagt aluminium capstan rulle 5-spor delt aluminium drevet rulle.
Kapstankraft Standardkonfigurasjonen er en 1,5KW invertermotor, som også kan tilpasses for en servomotor.
Pay-off spesifikasjon Modell Ø500, kompatibel med Ø400, ABS verktøyhjul.
Opptaksspesifikasjon Modell Ø500 er kompatibel med Ø400. ABS verktøyhjul
Det indre hullet på snellen Standarden er Ø56mm, andre størrelser kan tilpasses.
Løfting av hjulspindel Elektrisk løfting, lasting og lossing av rullebrett.
Spolestrammingsmetode Kraftig elastisk sylindersammenstilling, strammespole, strammekraft>200KG, med selvlåsende beskyttelse, pneumatisk utløserspole
Spole Lastevekt MAX300KG
Pay-off snelle kraft Standardkonfigurasjonen er en 2-0,75KW girreduksjonsmotor, som også kan tilpasses for en servomotor.
Ta opp spolens kraft Standardkonfigurasjonen er en 0,75KW girreduksjonsmotor, som også kan tilpasses for en servomotor.
Opptakstrådposisjonsarrangement Standarden er 30 polerte stangtraversakselenheter, som kan tilpasses for servobevegelseskontrollrader.
Ledningsposisjonsarrangement kraft 0,2KW servobevegelseskontroller kan tilpasses.
Pay-off material run-out deteksjon Alarm og automatisk stopp når kjerneledningen er i ferd med å gå tom/alarm og automatisk stopp når ledningen er brutt.

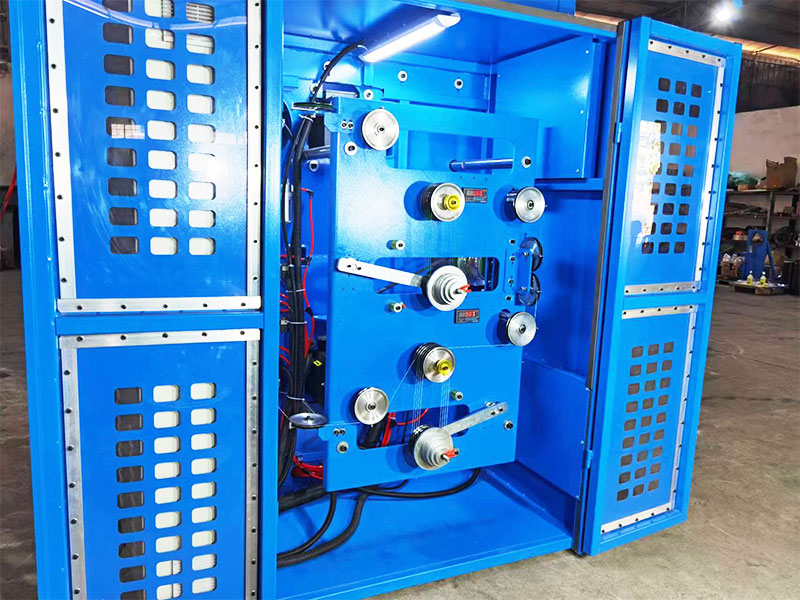

Spenningstype Standarden er å justere spenningen ved å flytte eller legge til balanserende vekter, PID kontrollerer hastigheten på utbetaling eller opptagning eller tilpasser den for å justere spenningen med en servomotor.
Pay-off spenningsområde 3N-30N/0,3kg-3kg/300g-3000g
Opptaksspenningsområde 5N-50N/0,5kg-5kg/500g-5000g
Spenningsnøyaktighet ±25 g
Spenningsvisning Kommunikasjonstype digital displaytrykksensor, spenningsoverløpsalarm og automatisk avstenging.
Formelhåndtering Et tilpasset formuleringsstyringssystem gjør at data som spenning, temperatur, ytre diameter, stigning, S/Z, trådviklingsavstand og barometrisk trykk kan mates inn i PLS-en, og støtter datainnsamling og import for digital produksjon.
Sikkerhetsbeskyttelse Automatisk deteksjon og prediksjon av temperatur / vibrasjon / støy / trykk kan tilpasses i henhold til CE / CSA / UL standarddesign.
Gnistdeteksjon Kan tilpasses for å legge til en gnisttester
Kraftstandarder Standarden er 3-fase 380V/50Hz og strømforsyningen kan tilpasses for ulike land og regioner.
Intelligent programvare Kan tilpasses for å legge til programvaren "den beste produksjonshastigheten for automatisk matching" for å oppnå produksjonseffektivitet og produktkvalitet på samme tid.
Kjernetråd over-olje enhet En kjernetrådoljeanordning kan tilpasses og legges til. Den isolerende kjernetråden er belagt med en flyktig smøreolje for å redusere friksjonen under tvinning av trådpar.




PRODUKTFUNKSJONER

● Rask hastighet: Spindelboksen er stressavlastet og glødet, den er slitesterk og ikke deformert. Den roterende strandingsvinkelbuen er statisk balansert og dynamisk balansert for testing og korreksjon. Den har en liten vibrasjon og lav støy. Spindelen genererer ikke varme under langvarige kontinuerlig høyhastighetsoperasjoner, og spindelens rotasjonshastighet er høy.

● Mindre plass okkupert: Den tar i bruk en integrert struktur, som sparer mer enn 50 % av jobben sammenlignet med den tradisjonelle split-type back twist pair twist machine.

● Stabil spenning: Servomotoren kan tilpasses som strekkelement. Etter innstilling av den totale opptrekksspenningen, beregnes utbetalingsspenningen til de to kjernetrådene intelligent, og hastigheten for utbetaling og opptrekking styres nøyaktig av servobevegelseskontrolleren, og oppnår dermed stabil spenning.

● Nøyaktig tonehøyde: Verden utelukkende "presisjonsoverføringsmekanisme for ekstern kraft og intern kapstan", overfører motorkraften utenfor vinkelbuen til capstanhjulet inne i vinkelbuen gjennom en kompleks mekanisk overføringsmekanisme. Med hovedkapstanen som bevegelsesbenchmark, bruk servobevegelseskontrollere for både vridningsvinkelbuen og hovedkapstaneren for å utføre presis kjedebevegelseskontroll og oppnå presis stigning i enhver hastighet.

● Arbeidsbesparelse: Utstyrt med en fleksibel tråder, kan den jevnt passere gjennom vinkelnoden til vinkelbuen, og gjengen kan fullføres på 1 minutt. Ledningen kan trekkes tilbake i motsatt retning ved hjelp av kontrollpanelet, noe som sparer arbeid.

● Intelligent: Distribusjonsmodusadministrasjon, gjenfinning av SOP-oppskrifter med ett klikk, klargjøring av oppstart med ett klikk, start med ett klikk; dynamisk tilbakemelding av vridningsstigning, tilbakevridningsforhold,  feildeteksjon/frakoblingsdeteksjon/stopp når måleren når, intelligent kontrollpanel

● Lav feilrate: De elektriske kontrollkomponentene i strandingsvinkelbuen er alle installert på vuggen, og alle signaler er elektrisk kontrollert i lukket sløyfe inne i den strandede buen. Kullbørstesamlerringen gir kun trefase strøm til innsiden av strandingsvinkelbuen uten å sende ut signaler for å unngå dårlig kontakt, forstyrrelser og lav feilfrekvens.

● Enkelt vedlikehold: Kunder utenfor Kina kan tilpasse for å få Profinet-busskontrollen, som sikrer rask signaloverføring og lav interferens.

Feilsøking og vedlikehold er tilgjengelig uavhengig av maskinens plassering i et hvilket som helst land eller region over hele verden, så lenge det er et kommunikasjonsnettverk, kan fjernfeilsøking, feilsøking og vedlikeholdstjenester raskt tilbys.
