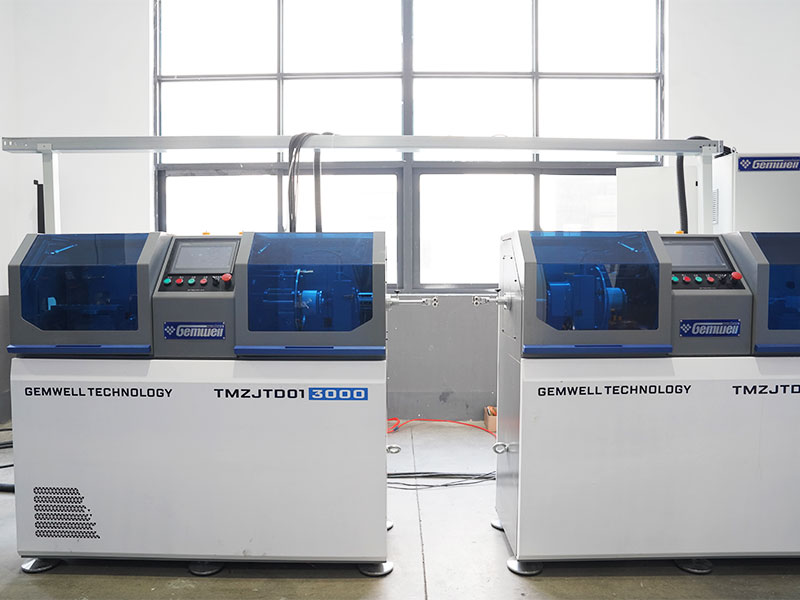

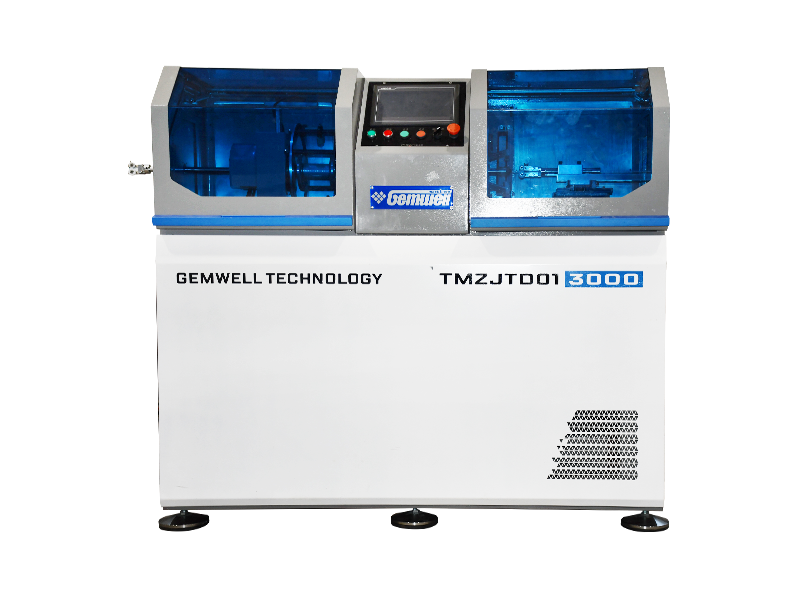

Servo Spit Active Type Wire Tape Machine

Servo Spit Active Type tapemaskin for ultrafin tråd

Ultrafine ledninger brukes i ulike felt, som mobiltelefoner, bærbare datamaskiner, iPads, medisinske, militære, romfarts-, mikrokoaksiale linjer og etc.. Ledninger med spesifikasjonen AWG36 eller høyere har egenskapene til liten lederdiameter, lav strekkstyrke og smal pakkematerialebredde. Når du utfører pakkeproduksjon og pakker tapematerialet på den ytre overflaten av ledermaterialet, krever pakkeprosessen ekstremt lav viklingsspenning. Stabiliteten til tapestigning, tapespenning, kjernetrådspenning er sterkt bidratt til kvalifiseringen av kabelimpedansen, demping, returtap og noen andre testindekser. Innpakningsmaskiner med utmerket ytelse kan ikke bare produsere ultrafin tråd av høy kvalitet, men også oppnå høyere produksjonsutbytte, og dermed bestemme markedsposisjoneringsnivået og markedskonkurranseevnen til trådprodusenter. I løpet av de siste 20 årene har GEMWELL vært dedikert til forskning og innovasjon av innpakningsmaskiner. Gjennom kontinuerlige forbedringer og oppgraderinger har GEMWELL Servo Spit Active Type Taping Machine for Ultra-Fine Wire dukket opp som et bedre valg for å erstatte tradisjonelle pakkemaskinmodeller og prosesser. Følgende konfigurasjon er for et standardoppsett med to tapehoder. Brukere kan øke eller redusere antall pakkehoder i henhold til forskjellige kabelproduksjonsprosesser. Spesifikasjonene og typene take-up, pay-off og capstan kan også tilpasses og modifiseres i henhold til forskjellige spesifikasjoner for tråddiameter.

Forespørsel +

PREV：Ingen tidligere produkt
NESTE：Servo Spit Active Type tapemaskin for parallellpar signaltråd

Product Details

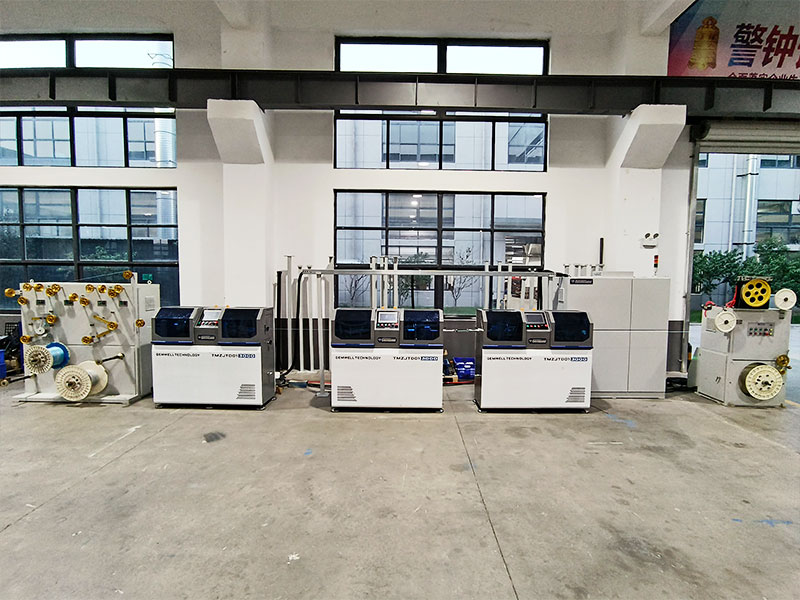

KOMPONENTER

● Ø300 kraftutbetalingsstativ 1 enhet
● Spenningsstativ 1 enhet

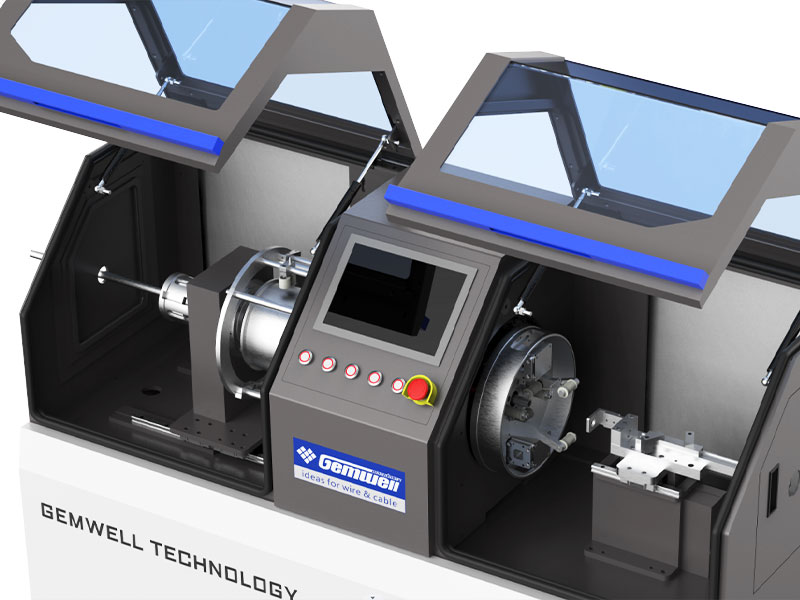

● Spytttype aktiv innpakningsmaskin tapehode 1 1 enhet
● Diametermåler
● Spytttype aktiv innpakningsmaskin tapehode 2 1 enhet
● Diametermåler
● Ø300 hjultype beltekapstan 1 enhet
● Gnisttester
● Ø300 akseltype opptagningsmaskin 1 stk
● Styresystem 1 enhet

TEKNISKE SPESIFIKASJONER

Strukturtype	Dobbelthjuls trykkrulleskapstan spitt type konstant spenning pakkemaskin/aktiv pakkemaskin (Patent nr. CN114649118A)
Egnet ledningstype	Hovedsakelig brukt for fin koaksial linje, fin signallinje, kan også brukes til fine høyhastighets overføringslinjer, kontrolllinjer, spesielle kabler og andre runde ledninger og innpakningstape.
Gjeldende materialer	AL, MYLAR, KOBBERFOLIE, PTFE, etc.
Gjeldende tråddiameter	Optimal rekkevidde:Ø0,2-1,5mm
Produktspesifikasjon	Optimal rekkevidde:Ø0,3-2,0mm
Maksimal hastighet	MAX2500RPM (ingen belastning), faktisk oppstartshastighet settes i henhold til ledningskravene
Trådhastighetsområde	0,5-10m/min, hastighetsområdet er forskjellig i henhold til forskjellige ledningstyper.
Tapespolens ytre diameter	Optimal rekkevidde:Ø100*100
Tape bredde	1,5-10 mm
Innvendig diameter på tapespolen	30 mm
Innpakning	0,5-10mm, programinnstilling
Spenningsområde	5N-50N/500g-5000g
Hovedmotorkraft	3KW servo bevegelseskontroller
Tapende kraft	0,2KW servomotor
Spenning av innpakningstape	1,8KW servomotor
Ta opp kraft	400-hjuls tapende traktor, 0,4KW servo girmotor
Utbetalingskraft	0,4KW girmotor
Ta opp kraft	0,4KW servomotor
Viklede forskyvningskraft	0,4KW servobevegelseskontroller
Tape lengde	1 snelle 3 sneller, uten å kutte ledningen ved haspelbytte
Tape inspeksjon	Automatisk avstenging når båndet er i ferd med å bli oppbrukt og ødelagt.
Tape innpakningsform	Den indre tapeformen er festet på den sentrale ledningen, den ytre formen til trådføringshjulet er festet på tapelagringsrøret. Begge formene er uttrekkbare og flyttbare.
Tape innpakning nøyaktighet	Tonehøydetoleranse:± 1 %, spenningstoleranse: ± 1 %.
Overlappingshastighet	0-80 %, programinnstilling
Formelhåndtering	Digital produksjon, spenning, ytre diameter, pitch, S/Z, radavstand, lufttrykk og andre data kan lagres i PLS.
Spenningsinnstilling	Strekkelementer av innpakning/pay-off/take-up/wrapping er servomotorer, SOP prosess lagres i PLS.
Sikkerhetsbeskyttelse	Samsvar med CE-standard, med temperatur/vibrasjon/støy/trykk automatisk deteksjon og prediksjon.

PRODUKTFUNKSJONER

● Høy produktivitet: Den roterende kroppen er statisk balansert og dynamisk balansert for testing og korrigering. Ved kjøring har maskinen liten vibrasjon og lav stemme. Spindelen genererer ikke varme under langvarig kontinuerlig høyhastighetsdrift. Den har høy produksjonseffektivitet og kostnadseffektivitet.

● Stabil spenning: En dobbelthjuls kapstanrulle brukes til å trekke stripen ut av spolen med jevn hastighet for å eliminere spenningsendringene forårsaket av endringer i den ytre diameteren til tapebrettet. Innpakningsspenningen oppnås ved å kontrollere den ytre diameteren til den ferdige kabelen, det vil si at jo større spenningen er, jo mindre er den ytre diameteren; jo mindre strekk, jo større ytre diameter. Etter den dobbelthjulede kapstanrullen passerer tape bare gjennom to fornøyningsruller som er svært nær senteraksen for rotasjonen som skal vikles direkte på wire. Derfor kan ulike påvirkningsfaktorer som sentrifugalkraft og vindmotstand elimineres, noe som resulterer i stabil spenning.

● Nøyaktig tonehøyde: Ved å ta hovedkapstaneren som referansemål for bevegelsen, bruker hovedkapstaneren og hver roterende ramme en servobevegelseskontroller for nøyaktig sammenlåsende bevegelseskontroll, slik at en nøyaktig viklingsstigning kan oppnås ved enhver hastighet.

● Arbeidsbesparelse: En klemanordning er installert ved trådinnløpsenden av hvert pakkehode. Klemkraften kan justeres uten å skade ledningen; ledningen kan trekkes tilbake i motsatt retning; Konfigurasjonsmodusadministrasjon, ett-klikks-henting av SOP-formel, ett-klikks oppstartsforberedelse og ett-klikk start; Stopp og slå av når båndet er ødelagt/ferdig/målt, intelligent kontroll, sparer arbeidskraft.

● Lav feilrate: ingen samlering, ingen kullbørste, bortsett fra regelmessig utskifting av slitedeler - tapeføringsrullen, lav feilrate.

● Enkelt vedlikehold: Bruker Profinet busskontroll, rask signaloverføring, lav interferens, ekstern feildeteksjonskabel. Feilsøking og vedlikehold er tilgjengelig uansett maskinen er i et hvilket som helst land i verden, så lenge det er et kommunikasjonsnettverk, kan raske fjernvedlikeholdstjenester tilbys.
