Tre servoer Active Type Wire Tape Machine

Tre servoer Active Type tapemaskin for ny-energi datakabel

De siste årene har nye energikjøretøyer blitt utviklet sterkt, kjent for en betydelig økning i andelen elektroniske enheter inne i biler. Denne trenden har gjort det mulig å legge til flere funksjoner, som motorkontroll, ABS-systemer, sikkerhetskollisjonsputer, AI-intelligens og multimediaelektronikk, og dermed forbedret sikkerheten, komforten, intelligensen, energieffektiviteten, påliteligheten og bekvemmeligheten til biler samtidig som utslippene reduseres. Som svar på denne trenden stilles det økende krav til bussystemet for å sikre pålitelig kommunikasjonsdataoverføring mellom et mangfold av kontrollenheter. Spesielt er sikkerheten til systemer kontrollert via bussystemer som Controller Area Network (CAN) eller FlexRay avgjørende og må oppfylle høye elektromagnetiske kompatibilitetsspesifikasjoner. Som kjernebærer av signaler, krever bildatatilkoblingsledninger høyere ytelse: raskere dataoverføringshastigheter, deterministisk latens og feiltoleranse. Bildataledninger tar i bruk en tvunnet-par-tapestruktur, som muliggjør rask dataoverføringshastighet (CAN-buss: 1 Mbit/s; FlexRay-buss: 10 Mbit/s) med deterministisk latens og høy pålitelighet. På grunn av tykkelsen og hardheten til skjermingsmaterialet for bildataledninger, er det utfordrende å utføre pakkeprosessen, noe som krever bruk av en pakkemaskin med stabil og ønskelig ytelse. Med over 20 års selvetablert produksjonserfaring, har GEMWELL fokusert på utvikling og innovasjon av pakkemaskiner. Gjennom kontinuerlig forbedring og oppgradering har GEMWELL Three Servos Active Type Taping Machine for New-Energy Cata Cable blitt et bedre valg for mange anerkjente selskaper i den nye energidatatrådindustrien. Følgende konfigurasjon er for et standardoppsett med ett tapehode, brukere kan øke antall innpakningshoder basert på forskjellige prosesser. Spesifikasjonene og typene for take-up, pay-off og capstan kan også tilpasses i henhold til forskjellige krav til tråddiameter.

Forespørsel +

PREV：Tre servoer Active Type tapemaskin for ultrafin tråd
NESTE：Tre servoer Active Type tapemaskin for fasestabil kabel

Product Details

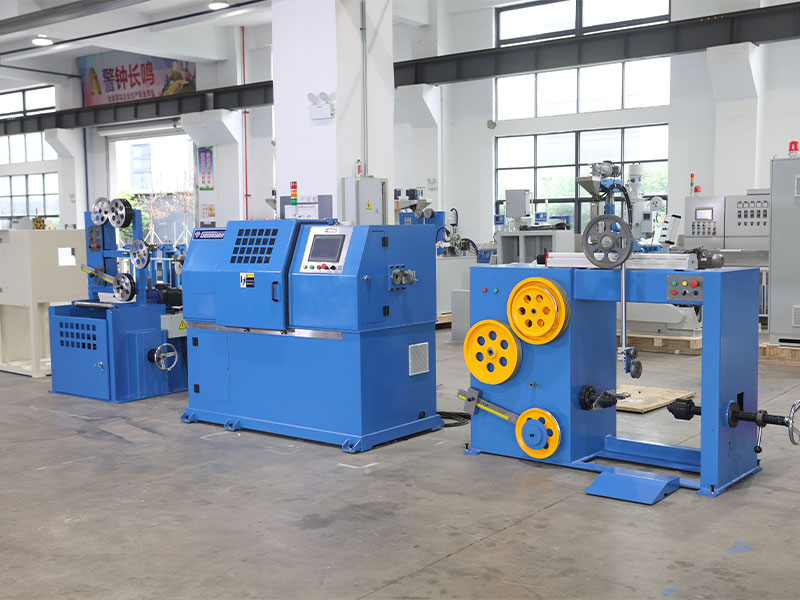

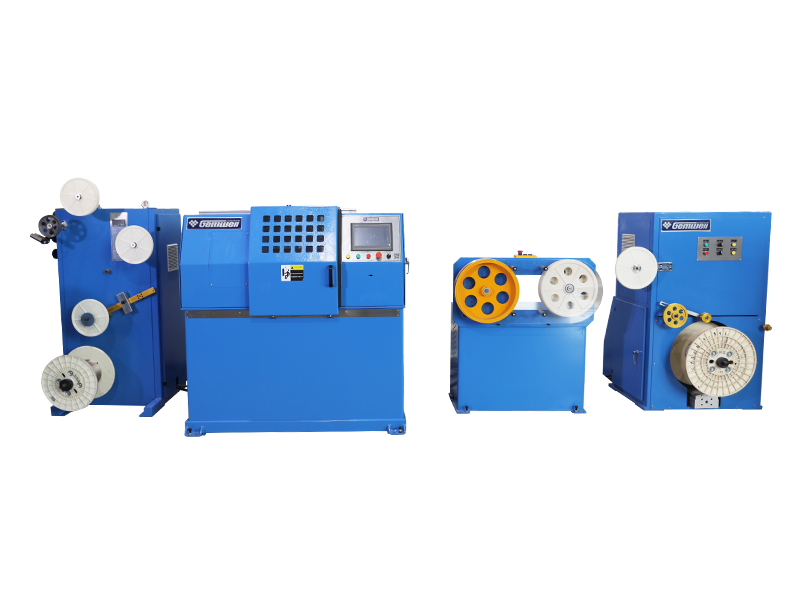

KOMPONENTER

● Ø630 kraftutbetalingsstativ 1 enhet
● Spenningsstativ 1 enhet
● Tre-servo power innpakningsmaskin tapehode 1 enhet
● Ø400 dobbel hjulkapstan 1 stk
● Ø630 opptagningsmaskin 1 stk
● Styresystem 1 enhet

TEKNISKE SPESIFIKASJONER

Strukturtype	Tre servobevegelseskontroller aktiv type konstantspenningsinnpakningsmaskin/kraftinnpakningsmaskin (patent nr. 202122403949.4A)
Egnet ledningstype	Hovedsakelig brukt i nye energiledningsdatalinjer for biler, også for kontrolllinjer, spesialkabler og annen rund wire-innpakning og innpakningstape.
Gjeldende materialer	AL, MYLAR, KOBBERFOLIE, PTFE, PI, etc.
Gjeldende tråddiameter	Optimal rekkevidde: Ø0,8-4mm
Produktspesifikasjon	Optimal rekkevidde: Ø1,0-5mm
Maksimal hastighet	MAX2000RPM (ingen belastning), faktisk oppstartshastighet settes i henhold til ledningskravene
Trådhastighetsområde	1-15m/min, hastighetsområdet er forskjellig i henhold til ledningstypen.
Tapespolens ytre diameter	En innpakket dreibar brukes for både ark og aksial type, O.D. Ø300*Høyde 120
Tape bredde	3-30 mm
Innvendig diameter på tapespolen	50,8/76 universell
Innpakning	1-30mm, programinnstilling
Spenningsområde	0,5N-30N/500g-10000g
Hovedmotorkraft	3KW servobevegelsesmotor
Tapende kraft	1,8KW servomotor
Spenning av innpakningstape	1,8KW servomotor
Ta opp kraft	0,4KW servo girmotor
Utbetalingskraft	0,75KW girmotor
Ta opp kraft	1,3KW servomotor dreiemomentmodus vikling, spenningsløs danser
Viklede forskyvningskraft	0,4KW servobevegelseskontroller
Tape lengde	400mm, uten å kutte ledningen ved bytte av snelle
Tape inspeksjon	Automatisk avstenging når båndet er i ferd med å bli oppbrukt og ødelagt.
Tape innpakningsform	Den indre tapeformen er festet på den sentrale ledningen, den ytre formen til trådføringshjulet er festet på tapelagringsrøret. Begge formene er uttrekkbare og flyttbare.
Tape innpakning nøyaktighet	Tonehøydetoleranse:± 1 %, spenningstoleranse: ± 1 %.
Overlappingshastighet	0-80 %, programinnstilling
Formelhåndtering	Digital produksjon, spenning, ytre diameter, pitch, S/Z, radavstand, lufttrykk og andre data kan lagres i PLS.
Spenningsinnstilling	Strekkelementer av innpakningstape/pay-off/take-up/wrapping er servomotorer, SOP prosess lagres i PLS.
Sikkerhetsbeskyttelse	Samsvar med CE-standarder, med temperatur/vibrasjon/støy/trykk automatisk deteksjon og prediksjon.

PRODUKTFUNKSJONER

● Høy produktivitet: Den roterende kroppen er statisk balansert og dynamisk balansert for testing og korrigering. Ved kjøring har maskinen en liten vibrasjon og en lav stemme. Spindelen genererer ikke varme under langvarig kontinuerlig høyhastighetsdrift. Den har høy produksjonseffektivitet og kostnadseffektivitet.

● Stabil spenning: Tre servomotorer gir kraft henholdsvis for å nøyaktig kontrollere bevegelsen til den roterende rammen, tapematerialbrettet og spenningsdanseren.

Ulike påvirkningsfaktorer som endringer i matrial spole eller putediameter og vindmotstand elimineres, noe som resulterer i stabil spenning.

● Nøyaktig tonehøyde: Ved å ta hovedkapstaneren som bevegelsesreferanse, hovedkapstanen og hver roterende ramme tar i bruk en servobevegelseskontroller for nøyaktig sammenlåsende bevegelseskontroll, slik at en nøyaktig viklingsstigning kan oppnås ved enhver hastighet.

● Arbeidsbesparelse: En klemanordning er installert ved trådinnløpsenden av hvert pakkehode. Klemkraften kan justeres uten å skade ledningen; ledningen kan trekkes tilbake i motsatt retning; Konfigurasjonsmodusadministrasjon, ett-klikks-henting av SOP-formel, ett-klikks oppstartsforberedelse og ett-klikk start; Stopp og slå av når båndet er ødelagt/ferdig/målt, intelligent kontroll, sparer arbeidskraft.

● Lav feilrate: ingen samlering, ingen kullbørste, bortsett fra regelmessig utskifting av slitedeler - tapeføringsrullen, lav feilrate.

● Enkelt vedlikehold: Bruker Profinet busskontroll, rask signaloverføring, lav interferens, ekstern feildeteksjonskabel. Feilsøking og vedlikehold er tilgjengelig uansett maskinen er i et hvilket som helst land i verden, så lenge det er et kommunikasjonsnettverk, kan raske fjernvedlikeholdstjenester tilbys.
