Hvordan lage en Ethernet-ledning: trinn-for-trinn-veiledning

Det er enkelt å lage din egen Ethernet-ledning når du forstår ledningsrekkefølgen, de riktige verktøyene og kabelstandarden du trenger. Hele prosessen tar under 10 minutter per kabel når du har materialene klare. Du krymper RJ45-kontakter på hver ende av en tvunnet-par-kabel, etter enten T568A eller T568B ledningsstandarden, og verifiser deretter forbindelsen med en kabeltester. Det er det korte svaret. Resten av denne veiledningen går dypere inn i hvert trinn, hver variabel og hver feil som er verdt å unngå.

Enten du driver et hjemmelaboratorium, kobler til et kontor eller bytter ut en skadet patchkabel, gir bygging av din egen Ethernet-kabel deg nøyaktig lengdekontroll, muligheten til å velge materialer av høyere kvalitet og en reell forståelse av hva som er inne i kabelen du stoler på med nettverket ditt.

Hva er faktisk inne i en Ethernet-kabel

Før du krymper noe, hjelper det å vite hva du jobber med. En standard Ethernet-kabel inneholder fire tvunnet par kobbertråd - åtte ledere totalt . Vridningen er tilsiktet. Hvert par er vridd med en litt forskjellig hastighet for å kansellere elektromagnetisk interferens (EMI) fra nabopar, en egenskap som kalles krysstalekansellering.

Den ytre kappen til kabelen - delen du ser og håndterer - er vanligvis laget av PVC eller en lav-røyk null-halogen (LSZH) forbindelse. Denne jakken er produsert i sammenhengende lengder ved hjelp av en tråd- og kabelekstruder , en maskin som smelter isolasjonsmaterialet og tvinger det rundt kobberlederne når de passerer gjennom en dyse. Ensartetheten og tykkelsen til denne ekstruderte kappen påvirker direkte kabelens fleksibilitet, dens motstand mot ekstreme temperaturer og dens evne til å møte brannsikkerhetsvurderinger som CM, CMR eller CMP.

Inne i kappen er hver enkelt leder også belagt med et tynt lag med farget plastisolasjon - igjen påført av en tråd- og kabelekstruder under produksjon. Den fargekodingen er det som lar deg følge T568A og T568B koblingsskjemaene nøyaktig når du avslutter kabelen for hånd.

Ethernet-kabelkategorier og deres spesifikasjoner

For de fleste DIY Ethernet-kabelprosjekter, Cat6 er det praktiske sweet spot . Den er allment tilgjengelig, håndterer gigabit-hastigheter over hele 100-meters løp, støtter 10 Gbps over kortere avstander, og koster bare marginalt mer enn Cat5e. Cat6A er verdt å vurdere hvis du skal gjøre en permanent vegginstallasjon og vil ha fremtidssikring på 10 Gbps over hele 100 meter.

Verktøy og materialer du trenger før du starter

Å kutte hjørner på verktøy er der de fleste feilslåtte Ethernet-kabler begynner. En dårlig krympe er usynlig for øyet, men ødeleggende for å signalisere integritet. Her er alt du trenger for å gjøre jobben ordentlig:

Viktige verktøy

• Krympeverktøy — Dette er det viktigste verktøyet. En kvalitets skrallepresser (som de som er laget av Platinum Tools eller Klein Tools) påfører jevnt, konsistent trykk over alle åtte pinnene samtidig. Billige crimpers uten skrall er hovedårsaken til intermitterende tilkoblinger.
• Kabelstriper — En dedikert kabelstriper skårer den ytre kappen uten å hakke i lederisolasjonen på innsiden. Du kan bruke en verktøykniv i en klemme, men hakket indre isolasjon forårsaker kortslutninger og signalforringelse.
• Flush-cut trådklipp eller saks — For trimming av lederne til en jevn lengde før de settes inn i RJ45-kontakten.
• Kabel tester — Ikke omsettelig hvis du lager mer enn én kabel. En grunnleggende kontinuitetstester koster under $20 og bekrefter at alle åtte pinnene er koblet riktig i begge ender.
• Linjal eller målebånd — For å måle kabellengden nøyaktig og for å kontrollere at du ikke har vridd mer enn den anbefalte mengden leder i hver ende.

Materialer

• Ethernet-kabel bulkspole — Kjøp til fots eller i 250 fots, 500 fots eller 1000 fots spoler avhengig av prosjektets omfang. Kabelens kappe, produsert via en kabelekstruder under produksjon, bør merkes med kategorivurdering, ledermåler (vanligvis 23 AWG for Cat6) og eventuelle gjeldende sikkerhetslister (CMR for stigerør, CMP for plenumsrom).
• RJ45-kontakter — Kjøp kontakter som passer til din kabelkategori. Cat6-kabler med ledere med større diameter og interne spline krever Cat6-klassifiserte kontakter med en bredere lederkanal. Bruk av Cat5e-kontakter på Cat6-kabel resulterer i dårlig passform og mislykket krympe.
• Strekkavlastningsstøvler (valgfritt) — Disse plasthylsene glir over kabelen før de krympes og klikker over RJ45-kontakten for å beskytte krysset mot gjentatt bøyning.
• Kabeletiketter eller markør — Merk begge endene av hver kabel du lager. Dette sparer timevis med feilsøking senere.

Forstå T568A vs T568B ledningsstandarder

Det er her folk blir forvirret, så la oss avgjøre det direkte. Det er to aksepterte ledningsstandarder for Ethernet-kabler: T568A og T568B , definert av TIA/EIA-568-standarden. De skiller seg bare i arrangementet av de oransje og grønne parene (pinnene 1, 2, 3 og 6). Begge fungerer fint for gigabit Ethernet. Valget betyr bare for konsistens i en enkelt installasjon.

T568B er den mest brukte standarden i USA , spesielt i kommersielle og bedriftsmiljøer. T568A er foretrukket i offentlige installasjoner (den er spesifisert i noen amerikanske føderale myndigheters nettverksstandarder) og er teknisk sett standarden som foretrekkes av TIA for nye installasjoner. I praksis, så lenge du bruker samme standard i begge ender av en gjennomgående kabel, fungerer det.

T568B Pin-Out (venstre til høyre, fane nedover)

Gjennomgående vs Crossover-kabler

A rett gjennom kabel bruker samme ledningsstandard (T568A eller T568B) i begge ender. Dette er hva du lager i nesten alle situasjoner: koble en datamaskin til en bryter, en bryter til en ruter, en veggkontakt til et patchpanel. A krysskabel bruker T568A i den ene enden og T568B i den andre, og bytter sending og mottak. Crossover-kabler var historisk nødvendig for å koble to datamaskiner direkte uten en bryter. I dag støtter praktisk talt alle moderne nettverkskort (NIC) og svitsjer Auto-MDI/MDIX, som automatisk oppdager og korrigerer for kabeltype, noe som gjør crossover-kabler for det meste utdaterte. Likevel, å kjenne forskjellen forhindrer forvirring når du møter en gammel crossover-kabel i en eldre installasjon.

Trinn-for-trinn: Hvordan lage en Ethernet-ledning

Følg disse trinnene nøye. Forskjellen mellom en kabel som fungerer ved gigabit-hastigheter og en som svikter ved 100 Mbps - eller ikke kobles i det hele tatt - kommer ofte ned til millimeter med synlig leder eller vinkelen til en enkelt ledning.

Trinn 1: Kutt kabelen til lengden

Mål avstanden du trenger å dekke og kutt kabelen. Legg til minst 6 til 12 tommer ekstra lengde for å ta høyde for termineringene i hver ende og for å gi deg selv litt slakk for fremtidig re-terminering hvis en kobling svikter. Maksimal lengde for et enkelt Ethernet-kabelsegment er 100 meter (328 fot) for Cat5e til Cat6A. Overskridelse av dette fører til signaldemping og upålitelige tilkoblinger.

Hvis du bruker strekkavlastningsstøvler, skyv en på kabelen nå - før du kobler til kontakten - fordi du ikke kan legge dem til etterpå.

Trinn 2: Fjern ytterjakken

Bruk kabelstriperen til å risse og fjerne ca 1 til 1,5 tommer (25 til 38 mm) av ytterjakken fra hver ende. Score forsiktig - du skjærer gjennom PVC- eller LSZH-jakkemateriale som ble påført av en wire- og kabelekstruder med kontrollert tykkelse, og det krever ikke mye press. Det er nok å rotere stripperen rundt kabelen en eller to ganger. Trekk av den snittede jakkedelen for å avsløre de fire vridd parene på innsiden.

Inspiser konduktørene. Hvis en enkelt lednings fargede isolasjon er hakket eller kuttet, kutt kabelen ytterligere tilbake og start dette trinnet på nytt. En hakket isolator forårsaker en kortslutning mellom tilstøtende ledere under høyfrekvent signalering av moderne Ethernet.

Neien Cat6-kabler har en plastkryssformet spline (også kalt en separator eller X-filler) som går langs kabelen for å holde parene fysisk adskilt og redusere krysstale. Hvis din gjør det, trim den i flukt med jakken med flush-cut snipper.

Trinn 3: Skru opp og ordne parene

Vri forsiktig hvert av de fire parene og rett ut de enkelte lederne. For T568B, ordne dem fra venstre til høyre i denne rekkefølgen: oransje/hvit, oransje, grønn/hvit, blå, blå/hvit, grønn, brun/hvit, brun.

Dette er trinnet som oftest tripper nybegynnere. Ta deg god tid her. Legg ledningene flatt i hånden og kontroller rekkefølgen to ganger før du fortsetter. En transponert ledning betyr at kabelen ikke vil fungere - eller enda verre, den vil fungere med jevne mellomrom, noe som er vanskeligere å diagnostisere.

Ikke vri mer leder enn nødvendig. TIA/EIA-568-standarden spesifiserer en maksimal ikke-vridd lengde på 13 mm (omtrent en halv tomme) for Cat6. Overdreven uvridning forringer krysstaleytelsen til kabelen og kan føre til at den mislykkes i sertifiseringstestingen selv om den kobles til ved gigabit-hastigheter under grunnleggende testing.

Trinn 4: Trim lederne til jevn lengde

Hold alle åtte ledere flate og jevne i hånden, og hold riktig venstre-til-høyre-sekvens. Bruk flush-cut snips, trim dem alle til samme lengde - omtrent 12 til 14 mm (omtrent en halv tomme) fra der ytterjakken slutter. Målet er en perfekt flush, til og med kuttet over alle åtte ledningene. Ujevne lengder betyr at noen ledere ikke når pinnene i RJ45-kontakten, noe som gir en åpen krets på disse pinnene.

Trinn 5: Sett lederne inn i RJ45-kontakten

Hold RJ45-kontakten med tappen vendt ned og den åpne enden mot deg. Skyv de åtte lederne inn i de åtte kanalene på kontakten, og behold rekkefølgen. Skyv dem fast helt inn - hver leder må berøre frontveggen på kontakten for at krympepinnene skal få skikkelig kontakt.

Før du krymper, se på forsiden av kontakten (enden der pinnene er). Du bør se en annen farge ved hver pinneposisjon, og jakken skal være synlig inne i den bakre strekkavlastningsdelen av kontakten. Hvis kappen ikke er inne i kontakten, vil ikke den mekaniske strekkavlastningen koble seg ordentlig inn, og kabelen vil være skjør i det krysset.

Bruk passthrough RJ45-kontakter hvis du lærer - de har en åpning foran som lar deg skyve ledere hele veien gjennom og deretter trimme overflødig etter krymping. De er lettere å laste inn riktig og gir mer konsistente resultater for nybegynnere.

Trinn 6: Krymp kontakten

Sett den belastede RJ45-kontakten inn i den matchende formen på krympeverktøyet. Klem håndtakene fast og helt. En skrallekrympe klikker og slipper når tilstrekkelig trykk er påført. En ikke-skrallende crimper krever at du bedømmer trykk etter følelse - klem hardt nok til at alle åtte pinnene er helt drevet inn i lederisolasjonen og strekkavlastningstappen er helt presset ned på kabelkappen.

Hvis du brukte en gjennomføringskontakt, trim den overflødige lederen som stikker ut fra fronten med dine flush-cut snipper. Det trimmede ansiktet skal være i flukt med kontaktens front.

Gjenta alle trinnene for den andre enden av kabelen. For en rett gjennom kabel, bruk samme ledningsstandard (T568B eller T568A) i begge ender.

Trinn 7: Test kabelen

Koble begge endene av den ferdige kabelen til en kabeltester. Testeren sender et signal gjennom hver av de åtte pinnene i rekkefølge og bekrefter at hver pinne i den ene enden kobles til den tilsvarende pinnen i den andre enden, og at ingen pinner er kortsluttet. Et bestått resultat på en grunnleggende kontinuitetstester betyr:

• Alle åtte ledere er koblet riktig (ingen åpner)
• Ingen ledere krysses eller byttes
• Ingen ledere er kortsluttet til hverandre

En grunnleggende kontinuitetstester verifiserer ikke ytelsesegenskaper som dempning, returtap eller nær-ende krysstale (NEXT). For kritiske infrastrukturinstallasjoner utfører en profesjonell kabelsertifiseringsinstans (som de som er laget av Fluke Networks) fullstendige TIA-568-sertifiseringstester. Disse enhetene koster flere tusen dollar og er vanligvis leid eller eid av profesjonelle nettverksinstallatører.

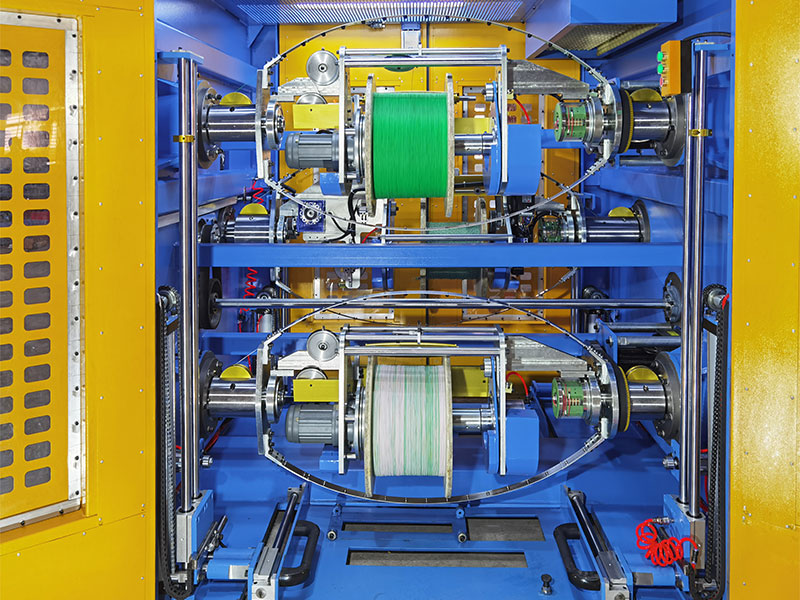

Hvordan kabelproduksjon påvirker kablene du kjøper og bruker

Når du kjøper en spole med Cat6- eller Cat6A-kabel, bestemmes kvaliteten på kabelen i stor grad av hvordan den ble produsert - spesielt av presisjonen og tilstanden til tråd- og kabelekstruder brukes til å påføre isolasjon på lederne, og utstyret som brukes til å kontrollere vridningen til hvert par.

En lednings- og kabelekstruder fungerer ved å smelte termoplastisk isolasjonsforbindelse (PVC, polyetylen eller LSZH-materiale) og tvinge den gjennom en tverrhodeform rundt en bevegelig leder. Ekstruderen kontrollerer tykkelsen og konsentrisiteten til isolasjonslaget med svært små toleranser. For Ethernet-kabelledere påvirker isolasjonstykkelsen direkte den dielektriske konstanten til kabelen, som bestemmer signalets utbredelseshastighet og impedans. Cat6-kabelen må opprettholde en karakteristisk impedans på 100 ohm ±15 % på tvers av frekvensområdet – en spesifikasjon som helt avhenger av konsistent isolasjonsgeometri fra kabelekstruderen.

Dette er grunnen til at det er en meningsfull forskjell mellom førsteklasses merkevarekabel og billig kabel uten navn kjøpt fra uverifiserte leverandører. Kabler laget på dårlig vedlikeholdte eller lavpresisjonsekstrudere kan ha inkonsekvent isolasjonstykkelse, ledere utenfor midten (dårlig konsentrisitet) eller variabel kappeveggtykkelse - alt dette kan føre til at en kabel mislykkes med ytelsesstandarder selv om den består en grunnleggende kontinuitetstest. En kabel som ser ut til å fungere ved 100 Mbps kan ikke opprettholde pålitelig 1 Gbps eller 10 Gbps på grunn av disse produksjonsinkonsekvensene.

I tillegg bytter noen budsjettkabelprodusenter ut kobberkledde aluminiumsledere (CCA) med solid kobber. CCA har ca. 60 % av ledningsevnen til rent kobber , høyere motstand og betydelig dårligere ytelse i Power over Ethernet (PoE)-applikasjoner der kabelen må bære både data og elektrisk strøm. Kontroller alltid at kabelen du kjøper er merket "BC" (bart kobber) i stedet for "CCA" hvis ytelse og PoE-kompatibilitet betyr noe.

Solid Core vs Stranded Conductor-kabel: Hvilken du skal bruke

Ethernet-kabel er tilgjengelig i to lederkonstruksjoner: solid og flertrådet. Denne forskjellen betyr mer enn de fleste er klar over.

Solid lederkabel

Hver av de åtte lederne er typisk en enkelt kobbertråd 23 AWG for Cat6 . Solid lederkabel er designet for permanente installasjoner: går gjennom vegger, tak, rør og mellom patchpaneler og keystone-kontakter. Den har overlegen elektrisk ytelse ved høye frekvenser (lavere demping, bedre krysstaleegenskaper), men den er stivere og mer utsatt for ledertretthet hvis den bøyes gjentatte ganger. Solid lederkabel bør ikke brukes i applikasjoner der kabelen regelmessig flyttes, vikles eller bøyes ved kontaktene.

Strandet lederkabel

Hver leder består av flere tynne kobbertråder bundet sammen, vanligvis 7 tråder per leder. Strandet kabel er mykere, mer fleksibel og håndterer gjentatte bøyninger uten å gå i stykker – noe som gjør den til det riktige valget for patchkabler: den korte kabelen mellom en veggkontakt og en datamaskin, eller mellom en patchpanelport og en switchport. Strandet kabel har litt høyere motstand per lengdeenhet enn solid kabel, men ved patchkabellengder (typisk under 5 meter), er denne forskjellen ubetydelig.

For DIY Ethernet-kabler som brukes som patchkabler, bruk trådet lederkabel. For permanente strukturerte ledninger inne i vegger, bruk solid lederkabel.

Skjermet vs uskjermet kabel: Når skjerming er viktig

De fleste Ethernet-kabler som brukes i hjem og kontorer er UTP — Unshielded Twisted Pair. Den tvunnede parkonstruksjonen alene gir tilstrekkelig støyavvisning for de fleste miljøer. Skjermet kabel legger til ett eller flere lag med metallisk skjerming - folie, fletting eller begge deler - rundt parene eller rundt hele kabelbunten.

Skjermet kabel krever skjermede RJ45-kontakter, og skjermen må kobles til en skikkelig jording i den ene enden (vanligvis ved patchpanelet eller bryteren). Et feil jordet skjold kan faktisk introdusere støy i stedet for å eliminere det - et fenomen som kalles en jordsløyfe. For hjemmebruk og standard kontorbruk, UTP-kabel med riktig installasjon er tilstrekkelig for alle moderne gigabit- og 10-gigabit-applikasjoner.

Vanlige feil og hvordan du fikser dem

De fleste mislykkede DIY Ethernet-kabler spores tilbake til et lite sett med tilbakevendende feil. Å kjenne dem på forhånd sparer tid og bortkastede materialer.

Ledninger ute av drift

Den vanligste feilen. Et transponert par betyr at kabeltesteren viser en "omvendt" eller "delt par"-feil. Et delt par er spesielt lumsk: kabelen kan kobles sammen ved lave hastigheter, men svikte under belastning ved gigabit fordi parene ikke er riktig tilpasset. Dobbeltsjekk alltid trådsekvensen før krymping. Det er ingen løsning annet enn å kutte av kontakten og avslutte på nytt.

Ledere som ikke når frem til kontakten

Hvis lederne ikke når frontveggen på RJ45-huset, vil ikke krympepinnene trenge gjennom isolasjonen og komme i kontakt med kobberet. Resultatet er en åpen krets på disse pinnene. Se gjennom fronten av kontakten i godt lys før du krymper - du bør se hver lederfarge ved dens tilsvarende pinnespor. Hvis ikke, skyv kabelen inn igjen og se etter eventuelle ledere som er kortere eller bøyd tilbake.

Jakke ikke inne i kontakten

Den ytre kappen må strekke seg inn på baksiden av RJ45-kontakten slik at strekkavlastningsfliken griper den under krymping. Hvis du fjerner for mye kappe, vil lederne festes ved kontaktpinnene, men kappen vil flyte fritt, noe som skaper et mekanisk svakt punkt som vil svikte når kabelen trekkes eller bøyes. Kutt kabelen ytterligere tilbake, stripp på nytt med mindre jakkefjerning, og avslutt på nytt.

Utilstrekkelig krympetrykk

En krympe som ser komplett ut, men som ikke ble helt trykket, kan resultere i intermitterende tilkoblinger som er ekstremt vanskelig å diagnostisere - kabelen passerer en grunnleggende tester det ene øyeblikket og mislykkes under nettverksbelastning det neste. Bruk en kvalitets skrallekrympe som garanterer full kompresjon før den slippes. Hvis du bruker et verktøy uten skrall og er i tvil, trykk en gang til.

Overdreven løsing av par

Å vri mer enn 13 mm leder ved termineringspunktet forringer krysstaleytelsen. Dette vil ikke føre til at en kabel mislykkes i en kontinuitetstest, men det vil føre til at en kabel mislykkes i kategori 6 ytelsessertifisering. For hjemmebruk kan støtet være usynlig, men i miljøer med høy tetthet eller lange kabelstrekninger, kan overdreven løsing være forskjellen mellom pålitelig drift på 1 Gbps og hyppige feil.

Utendørs og spesial Ethernet-kabler

Standard innendørs Ethernet-kabel er ikke egnet for utendørs eller direkte nedgraving. PVC-kappen som brukes i innendørs kabel absorberer fuktighet over tid og brytes ned i UV-lys. For utendørs løp - mellom et hus og en frittliggende garasje, for eksempel - trenger du kabel spesifikt vurdert for utendørs eksponering.

Utendørs vurdert Ethernet-kabel bruker en UV-stabilisert kappeblanding, vanligvis svart polyetylen eller en UV-bestandig PVC-blanding, påført via en tråd- og kabelekstruder formulert for miljømotstand. Noen utendørs kabler inkluderer også en vannblokkerende gel eller flommasse rundt parene for å hindre fuktighetsvandring inn i kabelkjernen.

Direkte nedgravingskabel går ett skritt videre: den er designet for å graves ned i bakken uten ledning. Den har vanligvis en tykkere jakke, en gelfylt kjerne og noen ganger et ekstra rustningslag (stål eller aluminium) for å beskytte mot mekanisk skade fra steiner eller gnagere. Den ytre kappen på pansret kabel produseres i to lag av kabelekstruderen - et indre lag over rustningen og et ytre beskyttende lag - noe som gjør den betydelig mer holdbar enn standard kabel.

For luftinstallasjoner (som går mellom bygninger via en kabel trukket mellom stolper), trenger du selvbærende Ethernet-kabel , som inkluderer en ståltråd integrert i jakken eller buntet sammen med kabelen. Denne messenger-tråden bærer den mekaniske spenningen til spennet, og beskytter Ethernet-lederne fra å strekke seg.

Ved terminering av utendørs eller direkte nedgravingskabel med RJ45-koblinger ved overgangspunkter (hvor kabelen for eksempel går inn i en bygning), bruk værbestandige koblingsbokser eller riktig forseglede gelfylte skjøtesett for å hindre fuktinntrengning ved koblingspunktene. RJ45-kontaktene i seg selv er ikke vanntette og bør aldri utsettes for vær og vind.

Power over Ethernet-hensyn når du lager dine egne kabler

Power over Ethernet (PoE) leverer DC elektrisk strøm gjennom den samme kabelen som bærer nettverksdata, og eliminerer behovet for en separat strømforsyning på enheter som IP-kameraer, trådløse tilgangspunkter, VoIP-telefoner og IoT-sensorer. Hvis du lager Ethernet-kabler som vil bære PoE, er det flere faktorer å vurdere.

IEEE 802.3bt-standarden (PoE ) kan levere opptil 90 watt effekt per port over alle fire parene. Ved disse effektnivåene har ledermotstanden betydelig betydning. Strømtap i kabelen (I²R-tap) gjør at kabelen varmes opp, og en kabel som varmes opp i en bunt med andre kabler varmes opp enda mer. 802.3bt-standarden inkluderer retningslinjer for nedreduksjon som spesifiserer hvor nær den maksimale avstandsvurderingen du pålitelig kan betjene medfølgende PoE-kabler.

Bruk kun solide blanke kobberledere for PoE-applikasjoner. Kobberkledde aluminiumsledere anbefales eksplisitt ikke for PoE på grunn av deres høyere motstand og deres tendens til å svikte ved krympepunkter under den termiske syklusen som PoE-strømmen forårsaker. Noen PoE-injektorer har vært kjent for å skade eller ødelegge CCA-kabler over tid.

For høyeffekt PoE-applikasjoner foretrekkes Cat6A-kabel fremfor Cat6, ikke bare på grunn av ytelsen på 10 Gbps, men fordi dens større ledere (23 AWG, samme som Cat6, men med bedre konstruksjonskonsistens) og dens strammere produksjonstoleranser – inkludert mer konsistent isolasjonsgeometri fra kabelekstruderen under produksjon – resulterer i lavere og mer forutsigbar motstand per enhetslengde.

Avslutning til vegguttak og patchpaneler i stedet for RJ45-plugger

Ikke alle Ethernet-kabel trenger en RJ45-krympekontakt. Strukturerte ledningsinstallasjoner avslutter vanligvis permanente kabelføringer til keystone-kontakter montert i veggplater, eller til 110-punch patch panelporter. Begge typer terminering bruker et stanseverktøy i stedet for en crimper.

Et nedstanset verktøy setter og trimmer lederen til en slisset terminal i en enkelt bevegelse. Spalten skjærer gjennom lederisolasjonen og får kontakt med det nakne kobberet, på samme måte som IDC-pinnene (isolasjonsforskyvningskontakt) i en RJ45-kontakt fungerer under krymping. Keystone jacks er merket med både T568A og T568B fargekoder, så du følger ganske enkelt fargediagrammet som er trykt på selve jacken.

Bruk et 110-punch-down-blad klassifisert for kabelkategorien du avslutter. Blader som er slitt etter bruk eller av feil type kan gi dårlige termineringer som består kontinuitetstesting, men som mislykkes i ytelsessertifisering. Høykvalitets Cat6A keystone-jacks bruker en hengslet eller verktøyløs design som opprettholder parvridningen så nær termineringspunktet som mulig, og bevarer krysstaleytelsen som kabelens konstruksjon – nøye kontrollert under wire- og kabelekstruderingsprosessen på fabrikken – ble konstruert for å oppnå.
