Hvordan fungerer coax: struktur, signal og produksjon

Hvordan virker Coax: Det korte svaret

Koaksialkabel overfører elektriske signaler ved hjelp av to konsentriske ledere - en solid indre leder omgitt av en rørformet ytre leder (skjerm) - atskilt av en dielektrisk isolator og pakket inn i en beskyttende ytre kappe. Geometrien holder signalet begrenset i kabelen, og reduserer drastisk elektromagnetisk interferens (EMI) og signaltap sammenlignet med standard tvunnet-par eller parallell ledning. Dette er grunnen til at coax fortsatt er det beste valget for RF-overføring, bredbåndsinternett, kabel-TV og presisjonsinstrumentering, selv når fiber og trådløse alternativer utvides.

Hvert lag av en koaksialkabel har et spesifikt fysisk og elektrisk formål. Lederen fører strøm; dielektriske kontrollerer impedans og forplantningshastighet; skjoldet blokkerer støy; jakken beskytter mot mekaniske skader og miljøskader. Fjern et hvilket som helst lag og kabelen slutter å fungere som den skal. Å forstå hvert lag – og hvordan de samhandler – forklarer hvorfor koaksialteknikk er mer krevende enn det ser ut til.

Den fysiske strukturen til en koaksialkabel, lag for lag

Indre dirigent

Senterlederen er vanligvis solid eller strenget kobber, selv om kobberbelagt stål (CCS) og sølvbelagt kobber brukes i høyfrekvente eller høystyrkeapplikasjoner. Diameter varierer fra under 0,5 mm i miniatyr RF-kabler til over 10 mm i store CATV-trunnkabler. Ved høye frekvenser beveger strømmen seg nær overflaten av lederen - et fenomen som kalles hudeffekten - så lederens overflatekvalitet og konduktivitet påvirker tapstallene direkte. Sølvbelegg øker overflatens ledningsevne, og det er grunnen til at mikrobølgekabler ofte bruker det.

Dielektrisk isolator

Klemt mellom de indre og ytre lederne kontrollerer dielektrikum to kritiske parametere: impedans og forplantningshastighet (VoP). Vanlige dielektriske materialer inkluderer solid polyetylen (PE), skumpolyetylen, polytetrafluoretylen (PTFE) og design med luftavstand. Skum PE senker dielektrisitetskonstanten fra omtrent 2,25 (fast PE) til rundt 1,4–1,6 , som øker VoP fra omtrent 66 % til 78–85 % av lyshastigheten og samtidig reduserer dielektrisk tap – både ønskelig for bredbåndsapplikasjoner eller langsiktige applikasjoner. PTFE velges når temperaturstabilitet er viktig; den holder sine elektriske egenskaper fra –65 °C til 200 °C.

Tykkelsen og jevnheten til det dielektriske laget bestemmer direkte kabelens karakteristiske impedans. Selv en liten eksentrisitet – utenfor midten av den indre lederen – forskyver impedansen og skaper refleksjoner. Dette er grunnen til at tråd- og kabelekstruderpresisjon er så viktig i produksjonen: tverrhodedysen må sentrere lederen innenfor en toleranse målt i mikrometer.

Ytre leder (skjold)

Skjermen tjener to funksjoner samtidig: det er retur-strømbanen for signalet, og det er den elektromagnetiske barrieren som hindrer ekstern støy fra å koble seg inn i kabelen. Vanlige skjoldkonstruksjoner inkluderer:

• Solid aluminium eller kobberrør — brukes i hardline CATV-kabler; nesten 100 % dekning, svært lavt tap, stiv
• Flettet skjold - typisk 85–98 % optisk dekning; fleksibel, slitesterk, brukt i RG-58, RG-6, RG-11
• Folie flette kombinasjon — folie gir 100 % dekning; flette legger til mekanisk styrke og DC-kontinuitet; vanlig i satellitt- og bredbåndskabler
• Tri-shield og quad-shield — flere folie- og flettelag for miljøer med høy interferens; skjermingseffektiviteten kan overstige 90 dB

Ytterjakke

Jakken er det ytterste beskyttende laget, vanligvis laget av PVC, polyetylen, LSZH (low smoke zero halogen) eller fluorpolymerer. Valg av jakkemateriale er drevet av installasjonsmiljøet: PVC er økonomisk og flammehemmende for innendørs bruk; PE og LLDPE gir UV- og fuktmotstand for utendørs nedgraving; LSZH er pålagt i offentlige rom og transportinfrastruktur på grunn av redusert utslipp av giftige gasser i branner. Kappen påføres av en wire- og kabelekstruder i en separat ekstruderingspassasje etter at skjermen er ferdig.

Karakteristisk impedans: Hvorfor 50 Ω og 75 Ω dominerer

Karakteristisk impedans er ikke en DC-motstand - det er en frekvensuavhengig egenskap som helt bestemmes av kabelens geometri og isolatorens dielektriske konstant. Formelen er:

Z₀ = (138 / √εr) × log₁₀(D/d)

Der εr er den relative permittiviteten til dielektrikumet, er D den indre diameteren til den ytre lederen, og d er den ytre diameteren til den indre lederen. To impedansverdier dominerer den koaksiale verdenen av veletablerte tekniske årsaker:

Den teoretiske minimumstapsimpedansen for en koaksial med polyetylendielektrisk er omtrent 77 Ω - og det er grunnen til at 75 Ω ble kringkastingsindustristandarden. 50 Ω-verdien er et kompromiss mellom maksimal effekthåndtering (~30 Ω optimal) og minimumstap, noe som gjør den bedre egnet for toveis RF-koblinger. Mismatchende impedans mellom kilde, kabel og last forårsaker signalrefleksjoner, stående bølger og effekttap - problemer kvantifisert av spenningens stående bølgeforhold (VSWR).

Signaloverføringsmekanikk inne i kabelen

Koaksialkabel overfører ikke signaler slik folk flest intuitivt forestiller seg. Energien strømmer ikke gjennom lederen slik vannet strømmer gjennom et rør. I stedet forplanter den seg som en elektromagnetisk bølge i rommet mellom de indre og ytre lederne - det dielektriske området. Lederne fungerer som grensebetingelser som styrer og begrenser bølgen. Denne forplantningsmodusen kalles TEM (tverrgående elektromagnetisk) modus, der både de elektriske og magnetiske feltkomponentene er helt på tvers av kjøreretningen.

Det elektriske feltet stråler radialt mellom den indre lederen ( ) og den ytre lederen (–), mens magnetfeltet danner konsentriske sirkler rundt den indre lederen. Fordi feltet er helt innelukket i skjermingen, utstråler kabelen nesten ingen energi utover og er nesten immun mot eksterne felt - så lenge skjermintegriteten opprettholdes. Et brudd i skjermen, en dårlig kontakt eller en bøyd kabel forstyrrer feltgeometrien og introduserer støy og tap.

Forplantningshastighet og elektrisk lengde

Signaler beveger seg gjennom koaksial med en hastighet som er en brøkdel av lysets hastighet i vakuum, bestemt av dielektrikumet. Solid PE gir en VoP på ca. 66 %; skum PE øker den til 78–85 %; PTFE luftavstandsdesign kan nå 93–98 %. For en 10 meter lang kabel med solid PE er enveissignalforsinkelsen omtrent 50 nanosekunder. Dette har betydning for presisjonstiming, radarsystemer og fasede array-antenner, der kabellengder kuttes til spesifikke elektriske lengder - brøkdeler eller multipler av signalbølgelengden - for å oppnå kontrollerte faseforhold.

Dempingsmekanismer

Signaltap i coax kommer fra tre hovedkilder:

• Tap av leder — resistiv oppvarming i indre leder og skjerm, dominerende ved lavere frekvenser og proporsjonal med √f på grunn av hudeffekt
• Dielektrisk tap — energi absorbert av isolatoren når vekselfeltet belaster dens molekylære struktur; vokser lineært med frekvensen, og det er grunnen til at dielektrikum med lavt tap som PTFE og skum PE brukes ved mikrobølgefrekvenser
• Strålingstap — lekkasje gjennom skjoldfeil; generelt ubetydelig i godt konstruerte kabler, men betydelig hvis skjermen er skadet eller hvis høyere ordens forplantningsmoduser eksiteres over kabelens grensefrekvens

Dempning er spesifisert i dB per lengdeenhet ved spesifikke frekvenser. En standard RG-6 quad-shield kabel har omtrent 2,0 dB/100 fot ved 100 MHz og 6,5 dB/100 fot ved 900 MHz , som illustrerer hvordan tap øker betydelig med frekvensen. Avanserte kabler med lavt tap som LMR-400 kuttet 900 MHz demping til rundt 2,7 dB/100 fot gjennom større ledere og skumdielektrisk.

Hvordan koaksialkabel produseres: rollen til Ekstruder for ledning og kabel

Produksjon av koaksialkabel er en flertrinnsprosess der dimensjonal presisjon på hvert trinn bestemmer kabelens elektriske ytelse. En lednings- og kabelekstruder er sentral i to av de mest kritiske trinnene: dielektrisk isolasjon og påføring av ytre kappe.

Indre dirigent Drawing and Stranding

Prosessen begynner med kobberstang som trekkes gjennom en serie dyser for å nå mållederdiameteren. Toleransene er små: for en 50 Ω kabel med en 0,9 mm leder, forskyver selv et ±0,01 mm avvik impedansen merkbart. Strandede ledere går gjennom en bunting- eller strandingsmaskin før ekstruderingslinjen.

Dielektrisk ekstrudering

Det er her wire- og kabelekstruderen utfører sin mest kritiske funksjon. Lederen mates gjennom en tverrhodeform, og smeltet PE, skum-PE eller PTFE-forbindelse påføres rundt den under kontrollert trykk og temperatur. Konsentrisiteten til dielektrikumet – hvor nøyaktig sentrert lederen er innenfor isolasjonen – må opprettholdes innenfor ±1–2 % av den dielektriske veggtykkelsen for å holde impedansen innenfor spesifikasjonen.

For PE-skumkabler injiseres gass (vanligvis nitrogen) i den smeltede polymerstrømmen for å skape en kontrollert cellulær struktur. Skumtetthet setter direkte den dielektriske konstanten , så gasstrykk, smeltetemperatur og linjehastighet må være tett koordinert. Moderne kabelekstruderlinjer bruker kapasitansmåling i sanntid etter dysen - måling av kapasitans per lengdeenhet gir en umiddelbar indikasjon på isolasjonsdiameter og dielektrisk konstant, noe som tillater automatisk tilbakemelding til ekstruderens kontrollsystem.

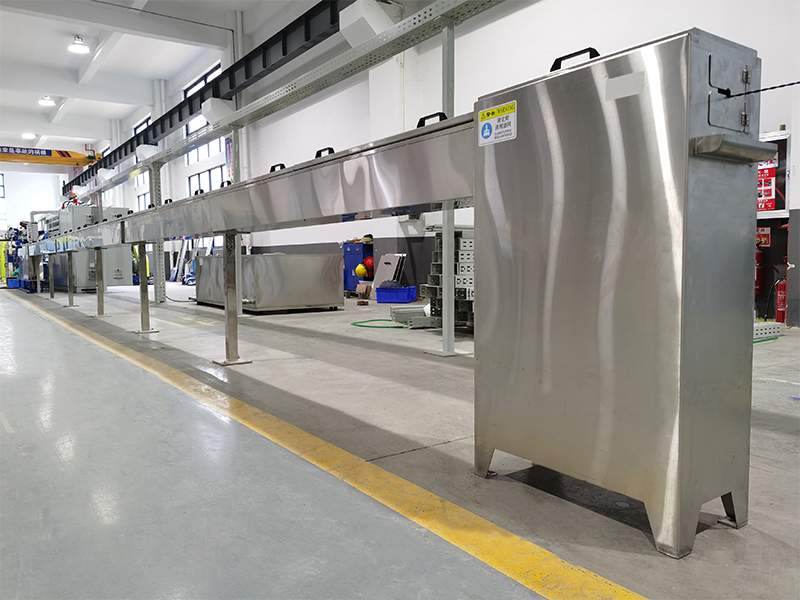

Etter ekstrudering passerer den isolerte lederen gjennom et vannkjølende trau for å størkne dielektrikumet før det når larveavtrekksenheten. Linjehastigheter for koaksial dielektrisk ekstrudering med liten diameter varierer vanligvis fra 100 til over 500 meter per minutt, avhengig av lederstørrelse og dielektrisk tykkelse.

Skjerming

Etter at dielektrikumet avkjøles og er spolet, går kabelen til en skjermingslinje. Folieskjold påføres ved å pakke aluminium-polyester-laminattape på langs eller spiral over dielektrikumet. Flettede skjold brukes på en flettemaskin med dusinvis til hundrevis av spoler som bærer fin kobber eller fortinnet kobbertråd. For kabler som krever folie-pluss-flettkonstruksjon, kan begge operasjonene kombineres på en enkelt maskinpassasje.

Ekstrudering av jakke

Det siste ekstruderingstrinnet påfører den ytre kappen ved hjelp av en annen lednings- og kabelekstruder - vanligvis en enkeltskrue- eller dobbeltskruemaskin avhengig av sammensetningen. PVC-mantlingslinjer opererer vanligvis med 50–150 m/min; PE- og LSZH-forbindelser krever nøye temperaturprofilering langs ekstruderrøret for å forhindre nedbrytning. Ensartethet i kappeveggtykkelsen kontrolleres ved gnisttesting (høyspenningskontinuitetstesting ved 2–6 kV) og laserdiametermålere inline. Ferdige kabler er trykt med typebetegnelse, impedans, spenningsklassifisering og produksjonsdato for feltidentifikasjon.

Vanlige koaksialkabeltyper og deres spesifikasjoner

"RG"-betegnelsen (Radio Guide) var opprinnelig et amerikansk militærspesifikasjonssystem. Mens mange RG-betegnelser har blitt erstattet av produsentspesifikke delenumre for moderne kabler, er de eldre betegnelsene fortsatt anerkjent i bransjen. Å forstå forskjellene hjelper deg med å velge riktig kabel for en gitt applikasjon.

Koblinger og terminering: Der de fleste problemer starter

Selve kabelen er bare en del av en koaksial forbindelse. Kontakten overfører signalet fra kabel til utstyr og blir, hvis dårlig laget eller installert, den dominerende kilden til signaltap, refleksjon og feil. Kontakten må opprettholde den samme karakteristiske impedansen som kabelen over dens interne geometri - enhver diskontinuitet forårsaker refleksjon.

Vanlige koaksialkoblingstyper

• BNC (bajonett Neill–Concelman) — 50 Ω, vurdert til ~4 GHz, kvartsving bajonettlås; standard innen testutstyr, video og instrumentering
• SMA (SubMiniature versjon A) — 50 Ω, vurdert til 18 GHz, gjenget; mye brukt i RF-moduler, antenner og mikrobølgeenheter
• N-type — 50 Ω eller 75 Ω, vurdert til 11–18 GHz, værbestandig; brukes i utendørs antenner og basestasjonsutstyr
• F-type — 75 Ω, opptil ~3 GHz; allestedsnærværende i CATV- og satellittinstallasjoner i boliger; senterlederen til selve kabelen fungerer som kontaktstiften
• PL-259 (UHF) — nominelt 50 Ω, men ikke virkelig konstant impedans; vurdert til ~300 MHz i praksis; vanlig i amatørradio

Riktig terminering krever avisolering av kabelen til nøyaktige dimensjoner, ikke knusing av flettet, opprettholdelse av dielektrikumets konsentrisitet ved kontaktgrensesnittet og påføring av riktig dreiemoment ved sammenkobling. En enkelt feil installert F-kontakt i et kabel-TV-distribusjonssystem kan forårsake signalinntrenging (utvendige signaler lekker inn) og signalutgang (kabelsignaler lekker ut), og svekke hele nodens ytelse.

Coax vs. andre overføringsmedier: Når skal du velge det

Koaksialkabel er ikke det riktige valget for alle bruksområder, men den beholder klare fordeler i spesifikke scenarier. Sammenligning med vanlige alternativer avklarer hvor det passer best.

Coax vs. Twisted Pair (Cat5e/Cat6/Cat8)

Twisted pair er avhengig av differensiell signalering og tette vrihastigheter for å kansellere EMI - en fundamentalt annerledes tilnærming fra coax sin skjermede TEM-modus. Twisted pair dominerer strukturert Ethernet-kabling fordi det er billigere, lettere og lettere å avslutte. Den kan imidlertid ikke matche coax ved RF-frekvenser over noen hundre MHz eller i miljøer med høy interferens. Cat8 støtter 40 Gbps, men bare over 30 meter kjører på 2 GHz ; en riktig installert RG-6 coax håndterer bredbåndssignaler til 3 GHz over mye lengre avstander med langt enklere forsterkning.

Coax vs. fiberoptikk

Fiber tilbyr i hovedsak null følsomhet for elektromagnetisk interferens, mye lavere demping over lange avstander (~0,2 dB/km for enkeltmodus vs. 40–100 dB/km for coax ved mikrobølgefrekvenser), og båndbreddekapasitet som dverger kobber. Avveiningene er kostnadene for transceiverelektronikk, skjørhet og manglende evne til å bære likestrøm ved siden av signalet. Koaksialisering er fortsatt foretrukket for korte RF-koblinger, antennetilførselslinjer og applikasjoner som krever strømsignal på én kabel (f.eks. fantomdrevne mikrofoner, aktive satellitt-LNB-er matet via koaksial).

Coax vs. Waveguide

Ved frekvenser over omtrent 18 GHz blir koakseringstap uoverkommelige, og bølgeleder - et hult metallrør som bærer EM-bølger - gir mye lavere dempning. Waveguide har ingen indre leder og derfor ingen ledertap i sentrum; dens stive struktur og frekvensselektive natur (bølgeleder sender kun signaler over grensefrekvensen) gjør den uegnet for bredbånd eller fleksibel installasjon. Coax dominerer under 18 GHz der fleksibilitet og tilkobling er nødvendig.

Kvalitetskontroll i koaksialkabelproduksjon

Presisjonskravene til produksjon av koaksialkabel gjør kvalitetskontroll til en kontinuerlig, innebygd prosess i stedet for en batchinspeksjon på slutten. En tråd- og kabelekstruderlinje for koaksialproduksjon integrerer vanligvis flere målesystemer samtidig:

• Laser diameter målere — berøringsfri måling av dielektrisk OD, typisk nøyaktig til ±0,001 mm; plasseres umiddelbart etter kjøletrauet
• Kapasitansmonitorer — måle kapasitans per lengdeenhet, som korrelerer med dielektrisk veggtykkelse og dielektrisk konstant; avvik utløser automatisk linjehastighet eller ekstruder RPM korreksjoner
• Eksentrisitetsskannere — Røntgen- eller ultralydskannere kontrollerer konsentrisiteten til den indre lederen i dielektrikumet i sanntid
• Gnisttestere – påfør 2–10 kV DC eller AC over dielektrikumet for å oppdage hull eller tynne flekker som kan forårsake isolasjonsfeil under drift
• Ferdig kabel-TDR-testing — tidsdomenereflektometri identifiserer impedansdiskontinuiteter langs den ferdige kabelen ved å sende en puls nedover linjen og analysere refleksjoner

Impedansuniformitetsspesifikasjoner for kringkastingskvalitets CATV-kabel er typisk ±2 Ω over hele kabellengden , med strukturelt returtap (SRL) krav på 23–30 dB i 5–1000 MHz-båndet. Å oppnå disse tallene konsekvent ved produksjonshastigheter over 200 m/min krever ekstremt presis formdesign, materialkonsistens og prosesskontroll med lukket sløyfe – alt sentrert om ytelsen til wire- og kabelekstruderen og dens tilhørende målesystemer.

Real-World-applikasjoner som viser hvordan Coax fungerer i praksis

Kabel-TV (CATV) distribusjon

En CATV head-end mottar signaler og distribuerer dem over et hybrid fiber-koaksialt (HFC) nettverk. Fiber bærer signalet fra hodeenden til nabolagsnoder; RG-11 eller hard-line coax bærer den fra noden til kranen (vanligvis innenfor 500 meter); RG-6 dråper kobles fra kranen til individuelle hjem. Hvert segment bruker forsterkere for å overvinne kabeldempning, fordelt basert på kabelens tap ved den høyeste bærefrekvensen - typisk 1 GHz eller høyere i DOCSIS 3.1-systemer.

Mobilbasestasjoner

Materkabelen mellom en BTS-radioenhet og antennen på toppen av et tårn er nesten alltid koaksial - enten fleksibel korrugert koaksial eller stiv hardline. En 30-meters LMR-400 som kjøres på 900 MHz mister omtrent 0,8 dB; ved 2,1 GHz (3G UMTS), taper samme kjøring omtrent 1,3 dB. Hver dB matertap reduserer direkte effektiv utstrålt kraft, og det er grunnen til at fjernstyrte radiohodeinstallasjoner (RRH) som monterer radioenheten på toppen av tårnet – koblet til basebåndenheten med fiber – har blitt dominerende: de eliminerer matertapet helt.

Medisinsk og industriell instrumentering

Ultralydtransdusere, MR-signalkjeder og industrielle radarnivåmålere er alle avhengige av koaksiale tilkoblinger av samme grunn som kringkastingssystemer: skjermingsintegritet og kontrollert impedans. I ultralyd bærer koaksen pulser i MHz-området til og fra piezoelektriske transdusere med minimal forvrengning. Dielektriske og ledermaterialer må være biokompatible i noen tilfeller, og kabelen må overleve steriliseringssykluser - krav som presser design mot spesialdielektriske fluorpolymerer produsert på dedikerte ledninger og kabelekstruderlinjer.

GPS og satellittmottakere

GPS opererer på 1575,42 MHz (L1) og 1227,60 MHz (L2). Koaksialløpet fra en aktiv GPS-antenne til en mottaker mater både RF-signalet og likestrøm for antennens innebygde LNA over samme kabel. Kabeltap forringer signal-til-støy-forholdet direkte. En 10 meter lang RG-6 kjører på 1,5 GHz introduserer omtrent 1,0 dB tap — håndterlig; en 50-meters løp vil forbruke nesten 5 dB, typisk overskride LNA-forsterkningen til en standard aktiv antenne og kreve en drevet signalforsterker inline.

Ofte stilte spørsmål om hvordan Coax fungerer

Hvorfor har koaksialkabel så god EMI-avvisning?

Fordi det elektromagnetiske feltet som bærer signalet er helt innelukket mellom de indre og ytre lederne. Eksterne felt kan ikke trenge gjennom et kontinuerlig skjold - de induserer strømmer på den ytre overflaten av skjoldet, men disse strømmene påvirker ikke det indre feltet. Det omvendte er også sant: kabelens interne signalfelt stråler ikke utover, noe som forhindrer interferens med andre systemer. Denne "koaksiale symmetrien" er den grunnleggende årsaken til at koaksialet overgår åpen ledning eller tvunnet-par i RF-miljøer.

Hva skjer hvis du bruker feil impedanskabel?

Bruk av en 75 Ω-kabel i et 50 Ω-system skaper en impedansfeil. Noe av signalkraften reflekteres tilbake mot kilden ved hver overgang - ved inngangen og utgangen. De reflekterte og innfallende bølgene kombineres for å skape stående bølger på kabelen, noe som betyr at signalamplituden varierer langs kabellengden i stedet for å være konstant. En VSWR på 1,5:1 (en beskjeden mismatch fra et 50/75 Ω-kryss) representerer omtrent 4 % reflektert effekt. I høyeffekts RF-sendere kan overdreven reflektert effekt skade slutttrinnsforsterkeren. Ved presisjonsmåling introduserer den feil i det målte signalet.

Kan du kjøre strøm og signal gjennom coax samtidig?

Ja. Dette kalles Power over Coax (PoC) eller, i satellittsammenheng, LNB-strømforsyning. En likespenning (vanligvis 13 V eller 18 V for satellitt-LNB-er; varierer for CCTV) er lagt over den indre lederen ved siden av RF-signalet. En bias-tee – et enkelt induktor-kondensatornettverk – skiller DC- og RF-banene i hver ende, slik at utstyret kan trekke ut eller injisere DC uten å påvirke RF-signalet. Gjeldende karakterer er begrenset av lederstørrelsen og kontaktens kontaktklassifiseringer, vanligvis noen hundre milliampere for standard koaksial.

Hva begrenser den maksimale frekvensen en koaksialkabel kan håndtere?

To faktorer setter den øvre frekvensgrensen. For det første vokser dempningen med frekvensen, noe som til slutt gjør kabelen upraktisk. For det andre - og mer grunnleggende - når bølgelengden til signalet blir sammenlignbar med kabelens tverrgående dimensjoner, kan høyere ordens forplantningsmoduser (TE- og TM-moduser) eksiteres i tillegg til TEM-modusen. Disse modusene beveger seg med forskjellige hastigheter, og forårsaker signalforvrengning og utstrålt lekkasje. Grensefrekvensen for den første modusen av høyere orden er omtrentlig f_c = 7,52 / (D d) GHz (med mål i cm). Standard RG-58 kutter av rundt 11 GHz; Kabler med mindre diameter som UT-047 kan presse forbi 65 GHz.

Hvordan påvirker bøyning koaksialkabelens ytelse?

Å bøye en koaksialkabel under dens minste bøyeradius forvrenger dielektrikumet, forskyver den indre lederen utenfor sentrum og kan permanent deformere den ytre lederen - som alle endrer lokal impedans og øker signalrefleksjon. Produsenter spesifiserer en minste bøyeradius som typisk er lik 10–20 ganger kabelens ytre diameter for fast installasjon, og 6–10 ganger for gjentatte flex-applikasjoner. Skarpe knekk er permanent skadelig. I høyfrekvente applikasjoner over 10 GHz, må selv milde bøyninger i halvstiv kabel tas med i enhetens elektriske ytelse.
