Hva gjør en SATA-kabel? Funksjon, typer og tips

Hva gjør en SATA-kabel? Det direkte svaret

En SATA-kabel (Serial ATA) tjener ett kjerneformål: den skaper en høyhastighets kommunikasjonskanal mellom en lagringsenhet - for eksempel en harddisk (HDD), solid-state-stasjon (SSD) eller optisk stasjon - og hovedkortet til en datamaskin. Uten denne kabelen kan ikke systemet lese fra eller skrive til disse lagringsenhetene, noe som betyr ikke noe operativsystem, ingen filer og ingen fungerende datamaskin i praktisk forstand.

Det er faktisk to typer SATA-kabler som fungerer sammen i ethvert lagringsoppsett: SATA datakabel , som overfører datasignaler mellom stasjonen og hovedkortet, og SATA strømkabel , som leverer elektrisk strøm fra strømforsyningsenheten (PSU) til selve stasjonen. Begge er avgjørende - en stasjon med bare en av de to tilkoblet vil ganske enkelt ikke fungere.

Den fysiske konstruksjonen av disse kablene - fra isolasjonstykkelsen til lederens renhet - avhenger betydelig av produksjonsprosessen bak dem. Moderne SATA-kabler produseres ved hjelp av presisjonstråd- og kabelekstrudermaskiner som påfører isolasjon jevnt over kobberledere, og sikrer signalintegritet over hele kabelens lengde. Denne produksjonsdetaljen er ikke triviell; det påvirker direkte overføringshastigheter, varmebestandighet og langsiktig holdbarhet.

Hvordan SATA-kabler overfører data: Den tekniske mekanismen

SATA bruker en seriell overføringsmetode, noe som betyr at databiter sendes en om gangen i en kontinuerlig strøm i stedet for parallelt. Dette var en betydelig avvik fra den eldre PATA (Parallel ATA)-standarden, som sendte flere biter samtidig, men krevde brede båndkabler og led av krysstaleinterferens ved høyere hastigheter.

SATA-datakabelen inneholder 7 pinner og 3 ledere : to par differensielle signallinjer for overføring og mottak av data, og tre jordlinjer som reduserer elektromagnetisk interferens. Differensiell signalering betyr at kabelen sender det samme signalet to ganger - en gang normalt og en gang invertert - og mottakerenheten sammenligner de to for å filtrere ut støy. Denne tilnærmingen lar SATA-kabler fungere pålitelig ved høye frekvenser uten forstyrrelsesproblemene som plaget eldre standarder.

SATA-generasjonshastighetssammenligning

SATA III, som opererer kl 6 Gb/s med et effektivt gjennomstrømningstak på rundt 600 MB/s , er den gjeldende standarden som brukes i praktisk talt alle stasjonære og bærbare forbrukere. Den fysiske kabelen i seg selv er bakoverkompatibel på tvers av alle tre generasjonene - en SATA III-kabel kan koble til en SATA I-stasjon - selv om hastighetene vil være begrenset til den tregere enhetens maksimum.

SATA-strømkabel: Hva den gjør og hvorfor den betyr noe

SATA-strømkontakten er en 15-pinners plugg som leverer tre separate spenningsnivåer til den tilkoblede stasjonen: 3,3V, 5V og 12V . Hver spenning tjener en annen funksjon innenfor frekvensomformerens interne komponenter. 12V-linjen driver primært motoren i harddisker, og snurrer platene med 5400 eller 7200 RPM. 5V-linjen gir strøm til stasjonens logikkkort og lese-/skriveelektronikk. 3,3V-linjen, introdusert i SATA-standardrevisjonen, brukes av noen moderne SSD-er for deres laveffektskontrollkretser.

Den 15-pinners SATA-strømkontakten erstattet den eldre 4-pinners Molex-kontakten som ble brukt i PATA-systemer. Den tilbyr en langt slankere profil, enklere ruting inne i en sak, og muligheten til å bære alle tre spenningsnivåene samtidig gjennom en enkelt kontakt. En typisk 2,5-tommers bærbar SSD trekker bare fra 5V-linjen, og bruker så lite som 1–3 watt under belastning , mens en 3,5-tommers stasjonær harddisk som snurrer med 7200 RPM kan trekke opp til 8–10 watt under søkeoperasjoner - primært gjennom 12V-skinnen.

Kvaliteten på ledningene i SATA-strømkabelen - spesielt målingen på kobberlederne og konsistensen på isolasjonen - påvirker spenningsstabiliteten under belastning. Det er her produksjonsprosesser som de som brukes i wire- og kabelekstruderproduksjon blir direkte relevante for den virkelige ytelsen.

Hvordan Ekstruder for ledning og kabel Teknologi former SATA-kabelkvalitet

Hver SATA-kabel begynner livet på en ekstruderingslinje. En wire- og kabelekstruder er en maskin som tvinger smeltet termoplastmateriale - oftest PVC (polyvinylklorid), LLDPE (lineær lavdensitetspolyetylen) eller FEP (fluorert etylenpropylen) - gjennom en dyse rundt en kobberleder, og skaper en konsekvent belagt ledning. Dette er ikke en sekundær detalj; kvaliteten på ekstruderingen bestemmer isolasjonstykkelsens ensartethet, dielektriske egenskaper, temperaturmotstand og hvor godt kabelen holder seg over år med bruk.

Spesielt i produksjonen av SATA-kabler, må lednings- og kabelekstruderen påføre isolasjon på svært fine ledere med ekstrem presisjon. SATA-datakabler brukes vanligvis 28 AWG ledere for signallinjer og 26 AWG ledere for jordlinjer. På disse målerne kan selv et lite avvik i isolasjonstykkelse - for eksempel 0,02 mm fra spesifikasjonen - endre kabelens impedansegenskaper og påvirke signalintegriteten ved 6 Gb/s-frekvensene SATA III krever.

Hva ekstruderingskvaliteten påvirker i den ferdige kabelen

• Impedanskontroll: SATA-kabler er spesifisert for å opprettholde en differensialimpedans på 100 ohm (±10%). Ekstruderingsinkonsekvenser forårsaker impedansvariasjoner som produserer signalrefleksjoner og datafeil.
• Dielektrisk konstant: Det valgte isolasjonsmaterialet og hvor jevnt det påføres av lednings- og kabelekstruderen bestemmer hvor raskt signaler forplanter seg gjennom kabelen – som direkte påvirker ventetiden på nanosekundnivå.
• Temperaturmotstand: PVC-isolasjon ekstrudert til riktig tykkelse tåler typisk temperaturer fra -20°C til 80°C. Tynne flekker skapt av dårlig kalibrert ekstrudermaskineri fører til isolasjonsbrudd under vedvarende varme fra en belastet stasjon eller et varmt kabinettinteriør.
• Flex levetid: Hvordan many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• Ledervedheft: Riktig ekstruderingstemperatur og -trykk sikrer at isolasjonen binder seg rent til lederkappen uten tomrom, noe som vil tillate fuktinntrengning over tid.

Ekstruderte kabelprodusenter kjører sine tråd- og kabelekstruderlinjer med sanntids gnisttesting og diametermålesystemer som sjekker hver meter med ekstrudert tråd for defekter. SATA-kabler av forbrukerkvalitet fra anerkjente merker går vanligvis gjennom disse kvalitetskontrollene. Ultra-billige kabler fra ukjente leverandører – ofte solgt i bulk på nettet – hopper ofte over disse trinnene, noe som resulterer i kabler som fungerer bra i starten, men som utvikler periodiske feil innen 12–18 måneder.

Flate vs. runde SATA-kabler: konstruksjonsforskjeller og når de betyr noe

SATA-datakabler kommer i to fysiske hovedformater: flate (bånd-stil) og runde. Begge har det samme 7-pinners signalarrangementet, men deres interne konstruksjon og praktiske oppførsel varierer betydelig.

Flate SATA-kabler er standardstilen som leveres med de fleste hovedkort. Lederne legges side ved side og innkapslet i en flat termoplastisk kappe, vanligvis produsert av en flatkabeltråd- og kabelekstruder eller en lamineringsprosess. De er rimelige å produsere, ligger pent mot overflater og er enkle å føre langs innsiden av en PC-veske. Imidlertid har de begrenset bøyeradius - å tvinge dem inn i trange kurver kan knekke lederne og forårsake signalforringelse eller fysisk skade på isolasjonen ved spenningspunkter.

Runde eller flettede SATA-kabler ha individuelt isolerte ledere vridd eller buntet sammen inne i en rund ytre kappe. Denne konstruksjonen gir bedre fleksibilitet, gjør ruting gjennom tette kabelstyringskanaler enklere, og tilbyr marginalt bedre EMI-skjerming på grunn av tvunnet-par-arrangementet av signallederne. De koster mer å produsere fordi hver leder må passere gjennom en tråd- og kabelekstruder separat før montering.

Rettvinklede vs. rette kontakter

Utover flate vs. runde, kommer SATA-kabler også med rette eller rettvinklede (90 grader) kontakter i en eller begge ender. Den rettvinklede koblingen er spesielt nyttig når en stasjon er montert nær sidepanelet på et kabinett, der en rett kobling vil stikke utover og potensielt blokkere luftstrømmen eller forhindre at panelet lukkes. Rettvinklede koblinger introduserer en liten mekanisk spenningskonsentrasjon ved bøyepunktet, så kabelkvaliteten - spesielt robustheten til overformen ved kontaktinngangen - blir viktigere i disse konfigurasjonene.

Vanlige tegn på at en SATA-kabel svikter

SATA-kabler svikter, og de gjør det oftere enn folk flest forventer. Fordi symptomene på en sviktende kabel tett etterligner symptomene på en sviktende stasjon, blir kabler ofte oversett under feilsøking. Å vite hva du skal se etter sparer tid og forhindrer unødvendige stasjonsutskiftninger.

• Intermitterende stasjonsdeteksjon: BIOS eller operativsystem ser stasjonen noen ganger, men ikke andre. Dette er et klassisk symptom på en løs eller skadet SATA-datakabelkontakt som ikke har jevn kontakt med pinnene.
• Hyppige lese-/skrivefeil: Applikasjoner rapporterer feil ved tilgang til filer, eller operativsystemet logger diskfeil i hendelsesvisningen. Hvis SMART-diagnostikk viser at selve stasjonen er frisk, er kabelen den neste logiske mistenkte.
• Plutselig nedgang i ytelsen: En SATA III SSD som normalt leser med 500 MB/s tester plutselig med 150 MB/s. Denne hastigheten samsvarer med SATA I-båndbredden - et tegn på at koblingen forhandler seg ned til laveste fellesnevner på grunn av signalfeil på en degradert kabel.
• Klikkende eller ikke-snurrende stasjoner: Selv om disse vanligvis indikerer et mekanisk stasjonsproblem, kan problemer med strømkabelen føre til at en stasjon ikke får tilstrekkelig spenning til å snurre motoren, noe som gir lignende symptomer.
• Oppstartsfeil etter saksflytting: Flytting av en PC fører til at kabler bøyer seg og forskyves. En kabel som var grensefunksjonell kan miste kontakten helt etter en enkelt flytting.

Løsningen i alle disse tilfellene er ofte en $3–$8 erstatningskabel , men folk bruker ofte timer på å kjøre diagnostikk på en perfekt kjøretur. Bytt alltid kabelen først når lagringsproblemer plutselig oppstår uten tidligere symptomer på slitasje på stasjonen.

SATA-kabler i forskjellige enhetsapplikasjoner

Mens stasjonære PC-er er den vanligste konteksten for SATA-kabler, vises grensesnittet på tvers av et bredt spekter av maskinvare - og kabelkravene skifter avhengig av applikasjonen.

Stasjonære datamaskiner

Standard 3,5-tommers harddisker og 2,5-tommers SSD-er i stasjonære tårn bruker SATA-data og strømkontakter i full størrelse. Hovedkort i ATX-formfaktoren gir vanligvis 4 til 8 SATA-porter , som tillater flere stasjoner. High-end HEDT-kort (High-End Desktop) kan tilby opptil 12 SATA-porter for lagringsintensive bygg som NAS-servere eller videoredigeringsarbeidsstasjoner.

Bærbare datamaskiner

Bærbare datamaskiner bruker 2,5-tommers stasjoner med samme SATA-grensesnitt, men kabelen er vanligvis et veldig kort, noen ganger direkte tilkoblingsbånd integrert i stasjonsbrønnen. Ettermarkeds-SATA-kabler for bærbare datamaskiner må lages med nøyaktige lengde- og fleksibilitetsspesifikasjoner - her blir bøyningsegenskapene til kabelkappen, delvis bestemt av valg av tråd- og kabelekstrudermateriale, kritiske fordi kabelen tåler stress hver gang chassiset bøyer seg under normal bruk.

Servere og NAS-enheter

I servermiljøer må SATA-kabler oppfylle høyere holdbarhetsstandarder fordi stasjoner er tilgjengelig kontinuerlig, ofte 24/7. Kabler av serverkvalitet bruker tyngre isolasjonsmaterialer og låsekontakter for å forhindre utilsiktet frakobling. Noen bedriftsoppsett bruker eSATA (ekstern SATA) for å koble til eksterne lagringsskap – en variant som bruker en annen fysisk kontakt, men samme signaleringsprotokoll, med kabler som er skjermet mot ekstern EMI og vurdert for lengre kjøringer opp til 2 meter kontra den typiske 1-metersgrensen for interne SATA-kabler.

Optiske stasjoner og spesialisert maskinvare

DVD- og Blu-ray-stasjoner bruker også standard SATA-tilkoblinger, det samme gjør noen båndstasjoner og visse industrielle innebygde systemer. Kabelen utfører samme funksjon i alle disse: etablere en databane og levere strøm. Industrielle applikasjoner krever noen ganger kabler med bredere temperaturklassifiseringer, noe som betyr at produsenter må bruke forskjellige isolasjonsforbindelser gjennom sine ledninger og kabelekstruderlinjer - materialer som kryssbundet polyetylen (XLPE) i stedet for standard PVC, vurdert for kontinuerlig drift ved 90 °C eller høyere.

SATA vs. andre lagringsgrensesnitt: Hvor kabelen passer i det større bildet

Å forstå hva en SATA-kabel gjør betyr også å forstå hvor den sitter i forhold til andre lagringstilkoblingsteknologier, spesielt ettersom NVMe- og M.2-stasjoner har blitt mainstream.

NVMe M.2-stasjoner kobles direkte til et spor på hovedkortet og krever ingen separat kabel i det hele tatt - de mottar både datasignaler og strøm gjennom selve M.2-kontakten. Dette gjør dem raskere og ryddigere i en kabelstyrt konstruksjon. Imidlertid forblir SATA-kabler allment relevante fordi harddisker dominerer fortsatt stor kapasitet, kostnad per terabyte lagring — en 20TB HDD koster for tiden en brøkdel av en 20TB NVMe SSD — og alle HDD-er bruker SATA-grensesnittet. SATA SSD-er forblir også populære som rimelige oppgraderingsalternativer i eldre systemer som mangler M.2-spor.

Velge riktig SATA-kabel: Hva du skal se etter

Ikke alle SATA-kabler er skapt like. Gitt at selve kabelen er billig i forhold til stasjonene den kobler til – og kostnadene ved tap av data fra en kabelfeil – lønner det seg å velge med omhu. Her er hva du skal vurdere:

Ledermateriale og måler

Se etter kabler som spesifiserer oksygenfrie kobber (OFC) ledere. OFC-tråd har færre urenheter enn standard kobber, noe som betyr lavere motstand per lengdeenhet og bedre signaloverføring. Lederen trekkes gjennom en dyse for å oppnå den spesifiserte AWG-måleren, og passerer deretter gjennom en tråd- og kabelekstruder for å motta isolasjonsbelegget. Kabler som ikke spesifiserer ledertype er ofte laget med kobberkledd aluminium (CCA), som har omtrent 60 % av kobberets ledningsevne og er mer sprø under bøyningsspenning.

Låse koblingstapper

Standard SATA-kontakter har ingen låsemekanisme. De er utelukkende avhengige av friksjon for å holde seg på plass. I et system med vibrasjon – i nærheten av en kraftig vifte, i et kjøretøy eller i en hvilken som helst mobilapplikasjon – er dette en reell risiko. Kabler med en låselås eller festeklips på koblingskroppen sikre tilkoblingen mekanisk og forhindre utilsiktet frakobling. Mange premiumkabler inkluderer denne funksjonen for en liten ekstra kostnad.

Kabellengde

SATA-spesifikasjonen tillater kabellengder opp til 1 meter (omtrent 39 tommer) for interne kabler. De fleste forhåndsbygde systemer bruker kabler i området 45–50 cm, noe som er tilstrekkelig for standard tårnkonfigurasjoner. Lengre kabler er tilgjengelige, men introduserer mer motstand og potensial for signalforringelse, så unngå overdreven lengde – bruk den korteste kabelen som komfortabelt når fra hovedkortporten til stasjonen uten spenning eller skarpe bøyninger.

Jakkemateriale

Den ytre kappen til kabelen - påført av en wire- og kabelekstruder som det endelige ekstruderingslaget i flerlags kabelkonstruksjoner - bestemmer fleksibilitet, temperaturbestandighet og kjemisk motstand. Standardkabler bruker PVC, som er fleksibelt og rimelig. For miljøer med høye temperaturer (som tette rackmonterte servere eller industrielle kabinetter), se etter kabler med LLDPE- eller FEP-kapper, som gir bedre varmebestandighet og lavere utgassing – frigjøring av kjemiske røyk som kan forurense sensitiv elektronikk over tid i forseglede kabinetter.

Merkevare og sertifisering

Kabler fra etablerte merker som Sabrent, StarTech, Rosewill og Monoprice bruker produksjonslinjer med konsekvent kvalitetskontroll, inkludert inline-diametermåling under ekstrudering og 100 % kontinuitetstesting etter montering. Generiske kabler uten merkeidentifikasjon hopper over disse trinnene. UL-liste (for nordamerikanske markeder) og CE-merking (for europeiske markeder) indikerer at kabelen oppfyller minimumsstandarder for elektrisk sikkerhet og konstruksjon.

Hvordan to Properly Connect and Route SATA Cables

Riktig installasjon er like viktig som kabelkvalitet. En kabel av høy kvalitet som er installert uforsiktig, fungerer ikke bedre enn en billig.

1. Identifiser hovedkortets SATA-porter. De er vanligvis plassert langs høyre kant av brettet på ATX-systemer, merket SATA0 til SATA5 eller lignende. Bruk porter med lavere nummer først; de er ofte koblet til den primære SATA-kontrolleren, som gir best ytelse og støtte for oppstartsprioritet.
2. Koble til datakabelen. SATA-datakontakten har et L-formet hakk slik at den bare kan settes inn i én retning. Trykk den godt inn i stasjonens dataport til du kjenner at den sitter helt. Hvis du bruker en låsekabel, koble til låsen.
3. Koble til strømkabelen. Den 15-pinners SATA-strømkontakten er også nøkkelet og kan bare settes i én retning. Den krever mer innsettingskraft enn datakontakten på grunn av det større kontaktarealet – bruk jevnt jevnt trykk i stedet for å vippe kontakten, noe som kan bøye eller knekke kontakthuset.
4. Før kabelen uten skarpe svinger. Oppretthold en bøyeradius på minst 25 mm (ca. 1 tomme) på alle punkter langs kabelen. Flate kabler er spesielt sårbare for knekk - hvis en rettvinklet kontakt er tilgjengelig, bruk den nær drivenden for å eliminere bøyningen ved kontaktinngangspunktet der de fleste feilene oppstår.
5. Sikre overflødig kabellengde. Bruk kabelbånd eller borrelås for å bunte overflødig kabel vekk fra vifter og luftstrømbaner. En usikret SATA-kabel kan bli trukket inn i et vifteblad, og forårsake både kabelskade og viftefeil.
6. Bekreft i BIOS etter oppstart. Etter installasjonen går du inn i system-BIOS/UEFI og bekrefter at stasjonen vises i lagringsenhetslisten. Hvis den ikke gjør det, sjekk begge kabeltilkoblingene før du antar et problem med stasjonen eller hovedkortet.

Produksjonskjeden bak hver SATA-kabel

For å forstå hva en SATA-kabel gjør og hvorfor kvalitet er viktig, hjelper det å spore produksjonsprosessen som skaper den. En enkelt SATA-kabel går gjennom flere produksjonstrinn før den når hendene til en PC-bygger.

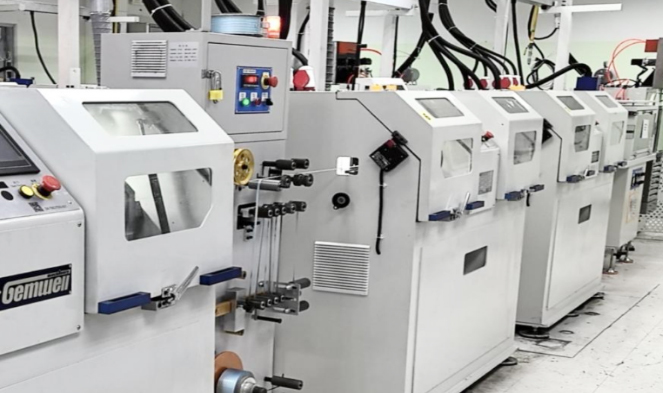

Den begynner med kobberstang, trukket ned gjennom en trådtrekkemaskin til mål-AWG-måleren. Den trukket ledningen går deretter gjennom en wire- og kabelekstruder, hvor termoplastisk isolasjon påføres. I en enkeltskrueekstruder - den vanligste typen i kabelproduksjon - mates isolasjonsblandingen i pelletform inn i en oppvarmet tønne, smeltes og tvinges gjennom en tverrhodeform som dekker ledningen når den beveger seg gjennom. Linjehastigheter for finsporet ledning som 28 AWG kjører vanligvis på 100–600 meter per minutt , med ekstruderens temperaturprofil og skruhastighet nøye kontrollert for å opprettholde konsistent isolasjonstykkelse.

Etter ekstrudering settes de isolerte lederne sammen — enten lagt flatt for flatkabelkonstruksjon eller tvunnet i par for rundkabelkonstruksjon. Twisted-pair-konfigurasjoner følger spesifikke vrihastigheter (svingninger per lengdeenhet) for å kontrollere differensialimpedans. De sammensatte lederne kan deretter føres gjennom en andre tråd- og kabelekstruder for å påføre en samlet ytre kappe.

Koblingsterminering følger: kabelendene kuttes i lengde, strippes og krympes eller overstøpes med SATA-kontakthusene i plast. Hele enheten testes deretter for kontinuitet, kortslutninger og i noen tilfeller høyfrekvente impedansegenskaper ved bruk av tidsdomenereflektometri (TDR) utstyr.

Hele denne prosessen – fra tråd- og kabelekstruderlinje til ferdig kabel – foregår stort sett i anlegg over hele Kina, Taiwan og i økende grad Vietnam og India. Forskjellen mellom en $2-kabel og en $7-kabel ligger typisk i hvilke trinn av kvalitetskontroll som utføres og hvor tett wire- og kabelekstruderprosessen overvåkes under produksjonen.
