Hvordan beregne ledningskabelstørrelse: Komplett veiledning

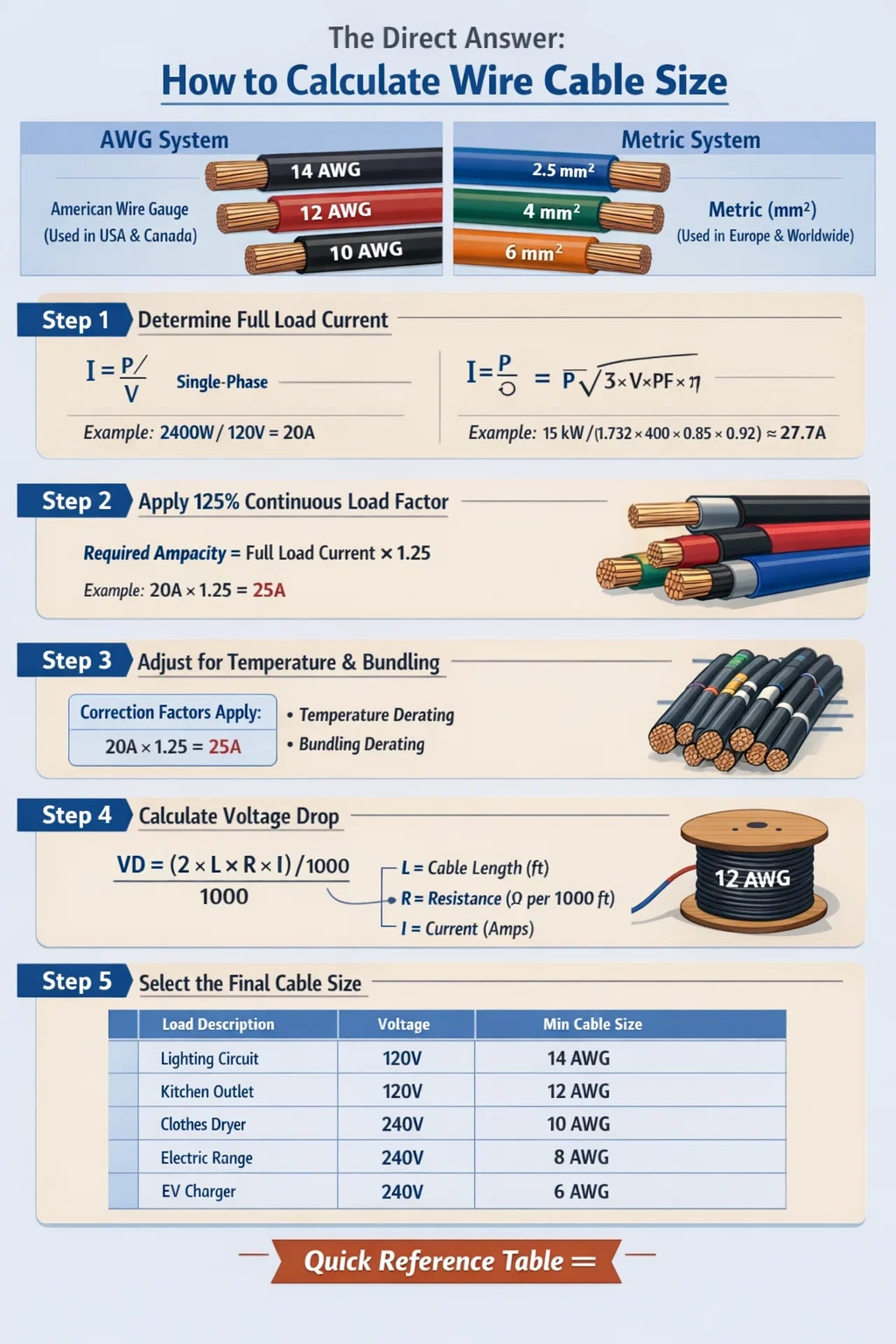

Det direkte svaret: Hvordan beregne ledningskabelstørrelsen

For å beregne ledningskabelstørrelsen, må du bestemme den maksimale strømmen (ampasitet) kabelen må bære, og deretter bruke spenningsfallgrenser og sikkerhetsfaktorer for å velge riktig ledertverrsnitt. Den mest brukte formelen er basert på Ohms lov kombinert med National Electrical Code (NEC) eller IEC-standarder. For de fleste AC-systemer er grunnregelen: velg en leder hvor strømbærende kapasitet overstiger 125 % av den kontinuerlige laststrømmen. For likestrømskretser eller lengre kabelføringer har spenningsfallberegninger prioritet.

Rent praktisk, hvis du har en kontinuerlig belastning på 20A på en 120V AC-krets, multipliserer du 20A × 1,25 = 25A minimumampasitet, noe som peker på en 12 AWG kobberleder under standard NEC-ampasitetstabeller. For spenningsfølsomt utstyr over lange avstander må spenningsfallet beregnes separat ved hjelp av formelen: VD = (2 × L × R × I) / 1000 , der L er enveis kabellengde i fot, R er motstand per 1000 fot, og I er belastningsstrømmen i ampere.

Denne veiledningen går gjennom hvert trinn i beregningsprosessen, og dekker både AWG og metriske (mm²) systemer, ulike isolasjonstyper, installasjonsforhold og hvordan kvaliteten på kabelkonstruksjonen – inkludert hvordan en tråd- og kabelekstruder behandler isolasjonslaget — påvirker den endelige elektriske ytelsen og sikkerhetsvurderingen til kabelen.

Forstå tråd- og kabeldimensjoneringssystemer: AWG vs. mm²

Før du beregner, må du forstå hvilket målesystem som gjelder for din region og applikasjon. De to dominerende standardene er American Wire Gauge (AWG)-systemet og det metriske tverrsnittsarealsystemet målt i kvadratmillimeter (mm²).

American Wire Gauge (AWG) System

AWG brukes hovedsakelig i USA og Canada. Kontraintuitivt, et lavere AWG-tall betyr en tykkere leder med høyere kapasitet . For eksempel fører 4 AWG kobber betydelig mer strøm enn 14 AWG. AWG-skalaen går fra 0000 (4/0) i den store enden ned til 40 AWG for applikasjoner med fintråd. Vanlige bolig- og kommersielle ledninger bruker 14 AWG, 12 AWG og 10 AWG for grenkretser, mens mateledere kan bruke 6 AWG, 4 AWG, 2 AWG eller større.

Metrisk tverrsnittssystem (mm²)

Brukt i hele Europa, Asia, Australia og de fleste andre deler av verden etter IEC-standarder, beskriver mm²-systemet direkte tverrsnittsarealet til lederen. Vanlige størrelser inkluderer 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25 mm², 35 mm², 50 mm² og utover. En 2,5 mm² leder tilsvarer omtrent 14 AWG når det gjelder tverrsnitt , selv om nøyaktig kapasitet avhenger av isolasjonstype og installasjonsmetode.

Trinn-for-trinn-metode for å beregne ledningskabelstørrelse

Riktig kabeldimensjonering følger en logisk sekvens. Å hoppe over trinn fører til enten underdimensjonerte kabler som overopphetes og skaper brannfare, eller overdimensjonerte kabler som sløser med materiale og øker installasjonskostnadene unødvendig.

Trinn 1: Bestem fulllaststrømmen

Utgangspunktet for hver kabeldimensjoneringsberegning er å identifisere fulllaststrømmen (FLC) til det tilkoblede utstyret. For resistive belastninger som varmeovner er dette enkelt: bruk P = V × I, omorganisert til I = P / V. For en 2400W romvarmer på en 120V-krets, I = 2400 / 120 = 20 ampere .

For trefase motorbelastninger er formelen: I = P / (√3 × V × PF × η), der PF er effektfaktoren og η er effektivitet. En 15kW motor ved 400V med PF = 0,85 og η = 0,92 resulterer i I = 15 000 / (1,732 × 400 × 0,85 × 0,92) ≈ 27,7A . Bruk alltid navneskiltdata når tilgjengelig i stedet for beregnede estimater.

Trinn 2: Bruk Multiplikatoren for kontinuerlig belastning

For laster som opererer kontinuerlig i 3 timer eller mer, krever NEC Section 210.19 dimensjonering av lederen ved 125 % av den kontinuerlige laststrømmen . Hvis lasten din trekker 20A kontinuerlig, må minimum lederampasitet være 20 × 1,25 = 25A. Denne termiske sikkerhetsmarginen står for varmeoppbygging i isolasjonen over vedvarende drift. IEC-standarder bruker en lignende tilnærming gjennom korreksjonsfaktorer brukt på basisampasitetsverdier.

Trinn 3: Bruk korreksjonsfaktorer for temperatur og bunting

Kabler installert i miljøer med høye temperaturer eller gruppert med andre kabler må reduseres. NEC-tabell 310.15(B)(1) gir temperaturkorreksjonsfaktorer. Ved en omgivelsestemperatur på 40°C i stedet for standard 30°C grunnlinje, må en 75°C-klassifisert leder reduseres med en faktor på 0.88 . Det betyr at en leder klassifisert 25A ved 30°C bare bærer 22A trygt ved 40°C omgivelsestemperatur.

Koblingskorrigering er like viktig. Når 4–6 strømførende ledere deler en kanal, bruk en 0,80 faktor. For 7–9 ledere, bruk 0,70. For 10–20 ledere buntet sammen, synker faktoren til 0,50. Unnlatelse av å bruke koblingsfaktorer er en av de vanligste årsakene til overoppheting i kommersielle kabelbakker.

Trinn 4: Beregn spenningsfall

Spenningsfallgrenser er typisk 3 % for grenkretser og 5 % totalt for mater pluss grenkrets kombinert (i henhold til NEC-anbefaling, men ikke et hardkodekrav for alle tilfeller). Bruk denne formelen for enfasede AC- og DC-kretser:

VD (volt) = (2 × L × R × I) / 1000

Hvor L = enveis kabellengde i fot, R = motstand i ohm per 1000 fot (fra ledermotstandstabeller), og I = belastningsstrøm i ampere. Faktoren 2 står for både utgående og returledere.

Eksempel: En 120V-krets, 100 fot enveis, som bærer 15A til 14 AWG kobber (R = 3,14 Ω/1000 fot): VD = (2 × 100 × 3,14 × 15) / 1000 = 9,42 volt , som er 7,85 % — godt over grensen på 3 %. Oppgradering til 10 AWG (R = 1,24 Ω/1000 fot) reduserer dette til 3,72 V, eller 3,1 %, som er marginalt, men akseptabelt for ikke-følsomme belastninger. For presisjonsutstyr vil flytting til 8 AWG bringe den til 1,8 %.

For trefasesystemer endres formelen til: VD = (√3 × L × R × I) / 1000 , og erstatter faktoren 2 med 1,732 siden fasegeometrien reduserer den effektive sløyfemotstanden.

Trinn 5: Velg den endelige kabelstørrelsen

Etter å ha beregnet nødvendig ampasitet (med alle korreksjonsfaktorer brukt) og minimumslederstørrelsen som er nødvendig for å møte grensene for spenningsfall, velg den størrelsen som er størst . Dette er den styrende kabelstørrelsen. Rund alltid opp til neste tilgjengelige standard lederstørrelse – rund aldri ned.

Rollen til isolasjonstypen i kabelstyrke

Isolasjonsmaterialet som omgir lederen bestemmer direkte hvor mye varme kabelen tåler trygt, som igjen setter ampasitetsvurderingen. Det er her produksjonsprosessen - spesielt ytelsen til tråd- og kabelekstruder — har direkte innvirkning på de elektriske og termiske egenskapene til det ferdige produktet.

Vanlige isolasjonstemperaturklassifiseringer og deres NEC-betegnelser inkluderer:

• 60 °C (140 °F) — Type TW, brukt i eldre boligledninger. Lavere ampasitet, ikke egnet for høybelastningskretser.
• 75 °C (167 °F) — Typer THW, THWN. Mest vanlig kommersiell og industriell isolasjon. Dette er standardsøylen som brukes i NEC-tabell 310.15 for lederdimensjonering i de fleste nye installasjoner.
• 90 °C (194 °F) — Typer THHN, XHHW-2, RHH. Høyere basisampasitet, men NEC begrenser ofte terminering til 75°C med mindre utstyr er spesifikt vurdert for 90°C-termineringer. Kan brukes ved full 90°C-klassifisering i fri luft eller når termineringsutstyr er vurdert tilsvarende.
• 150°C og over – Spesialkabler som bruker silikongummi, PTFE (Teflon) eller mineralisolasjon (MI-kabel). Brukes i ovner, industrielle ovner og høytemperatur prosessutstyr.

Konsistensen på isolasjonstykkelsen er kritisk. A tråd- og kabelekstruder i en moderne produksjonslinje bruker presisjonsformgeometri, smeltetemperaturkontroll og linjehastighetsregulering for å opprettholde jevn veggtykkelse rundt lederen. Inkonsekvent isolasjon – tynnere på enkelte steder – skaper lokaliserte varmepunkter som reduserer effektiv termisk vurdering selv om gjennomsnittlig tykkelse oppfyller spesifikasjonene. Avansert ekstrudermaskineri fra produsenter i Kina, Europa og Nord-Amerika bruker nå lasermålesystemer og automatisk eksentrisitetskorreksjon for å oppnå veggtykkelsestoleranser innenfor ±5 % eller strammere.

Kobber vs. aluminiumsledere: Dimensjoneringsforskjeller

Aluminiumsledere brukes ofte for serviceinngangskabler, matere og distribusjon. De er lettere og rimeligere enn kobber, men aluminium har bare rundt 61 % av kobberets ledningsevne , noe som betyr at du trenger et større tverrsnitt for å bære den samme strømmen.

Som en praktisk regel: for å matche ampaciteten til en kobberleder, krever aluminium ca to AWG-størrelser større . Der 6 AWG kobber bærer 65A (ved 75°C), trenger du 4 AWG aluminium for å bære den samme strømmen. For metrisk dimensjonering matcher en 16 mm² aluminiumsleder omtrent en 10 mm² kobberleder.

Aluminium ekspanderer og trekker seg sammen mer enn kobber med temperatursykluser, noe som kan føre til at forbindelsen løsner over tid. Alle aluminiumslederavslutninger må bruke koblinger klassifisert AL/CU, og antioksidantforbindelse er nødvendig ved skjøter og termineringer for å forhindre oppbygging av oksidasjon som øker motstanden. Dette er kodekrav i de fleste jurisdiksjoner, ikke valgfri praksis.

Fra et produksjonssynspunkt krever ekstrudering av isolasjon over aluminiumsledere nøye kontroll av linjehastigheten og blandingstemperaturen i tråd- og kabelekstruder . Aluminiums overflatekjemi er forskjellig fra kobber, og noen isolasjonsforbindelser fester seg annerledes. Kvalitetskabelprodusenter kjører adhesjonstester for å sikre at isolasjonen fester seg ordentlig og ikke skiller seg fra lederen under bøying eller termisk syklus.

Kabeldimensjonering for motorkretser

Motorkretser følger andre regler enn generelle grenkretser fordi motorer trekker veldig høy innkoblingsstrøm ved oppstart - typisk 6 til 8 ganger fulllaststrømmen i 0,5 til 2 sekunder. Selve kabelen trenger ikke dimensjoneres for denne innkoblingsstrømmen (overstrømsbeskyttelsen håndterer det), men lederen må dimensjoneres basert på NEC Artikkel 430-regler i stedet for standard ampacitetstabeller.

For en enkelt motor krever NEC 430.22 at grenkretslederen er dimensjonert til minst 125 % av motorens fulllaststrøm (FLC) som oppført i NEC-tabeller 430.247–430.250 (ikke navneskiltverdien, med mindre navneskiltet er lavere enn tabellverdien). For en 5-hestekrefter, 230V enfasemotor, viser Tabell 430.248 FLC som 28A. Lederen må da håndtere 28 × 1,25 = 35A minimum, peker mot 8 AWG kobber.

For applikasjoner med variabel frekvensdrift (VFD) gjelder ytterligere hensyn. VFD-er genererer harmoniske strømmer som produserer ekstra varme i lederne. Mange ingeniører legger til en ekstra margin på 10–15 % i tillegg til standardfaktoren på 125 % ved dimensjonering av kabler for VFD-drevne motorer. Skjermet kabel er også vanligvis nødvendig mellom VFD-utgangen og motoren for å inneholde høyfrekvent støy og forhindre lagerskade fra common-mode-strømmer.

Beregning av spenningsfall Dypdykk: Lange kabelføringer

For kabel som går over 50 fot (ca. 15 meter), blir spenningsfallet ofte den dominerende størrelsesfaktoren - ikke ampakitet. Dette gjelder spesielt i solcelleanlegg (PV), landbruksanlegg, utendørs belysning og industrianlegg med utstyr plassert langt fra hovedfordelingstavlen.

Beregning av nødvendig ledertverrsnitt fra spenningsfall

Du kan omorganisere spenningsfallsformelen for direkte å beregne det nødvendige ledertverrsnittet. For kobber i et enfasesystem:

A (mm²) = (2 × L × I × ρ) / VD_max

Der A er nødvendig tverrsnittsareal i mm², L er enveis kabellengde i meter, I er belastningsstrømmen i ampere, ρ (rho) er resistiviteten til kobber = 0,0172 Ω·mm²/m (eller 0,0282 for aluminium), og VD_max er maksimalt tillatt spenningsfall i volt.

Eksempel: En pumpe trekker 30A ved 230V, plassert 120 meter fra fordelingstavlen. Maksimalt tillatt spenningsfall = 3 % × 230V = 6,9V.

A = (2 × 120 × 30 × 0,0172) / 6,9 = 123,84 / 6,9 = 17,95 mm² . Rund opp til neste standardstørrelse: 25 mm² kobber leder.

Hvis den samme pumpen hadde vært plassert bare 30 meter unna, gir beregningen 4,49 mm², avrunding opp til 6 mm² — betydelig mindre og billigere. Kostnaden for underdimensjonering på lange kjøringer kommer fra energiavfall og forringelse av utstyrsytelsen, ikke bare overoppheting.

Spenningsfall i Solar PV DC-systemer

I solcelleinstallasjoner er dimensjonering av DC-kabel avgjørende for systemets effektivitet. NEC artikkel 690 anbefaler å begrense spenningsfallet i PV-kildekretser til 2 % eller mindre for maksimal energiavling. Et fall på 2 % på et 600V strengsystem tillater kun 12V fall over kabelløpet. Med strengstrøm på 9A og en 50-meters kjøring (enveis), vil det nødvendige ledertverrsnittet være A = (2 × 50 × 9 × 0,0172) / 12 = 1,29 mm², noe som peker på en minimum 2,5 mm² PV-klassifisert kabel (USE-2 eller PV Wire i USA).

Hvordan kabelkonstruksjonskvalitet påvirker størrelsesberegninger

Kabeldimensjoneringsberegninger forutsetter at kabelen oppfyller de angitte spesifikasjonene. Dette betyr at lederen har riktig tverrsnittsareal, isolasjonen har riktig tykkelse og dielektriske egenskaper, og motstanden per lengdeenhet samsvarer med publiserte verdier. I praksis varierer kabelkvaliteten betydelig mellom produsenter, og denne variasjonen påvirker direkte om dine beregninger holder i feltet.

Dirigentfyllforhold og stranding

Strandede ledere består av flere mindre ledninger vridd sammen. Fyllforholdet - prosentandelen av det nominelle tverrsnittet som faktisk er okkupert av metall - påvirker motstanden. En 2,5 mm² flertrådet leder med dårlig trådpakning kan ha et faktisk metalltverrsnitt på bare 2,3 mm², noe som øker motstanden med omtrent 8–9 % sammenlignet med spesifikasjonen. Dette påvirker direkte både spenningsfall og termisk ytelse. Premium kabelprodusenter måler ledermotstand i henhold til IEC 60228 eller ASTM B8 for å bekrefte samsvar.

Isolasjonstykkelse og ekstruderingsprosessen

Isolasjonslaget påføres gjennom en tråd- og kabelekstruder — en maskin som smelter polymerforbindelse (PVC, XLPE, LSZH eller andre materialer) og tvinger den gjennom en presisjonsdyse rundt den bevegelige lederen. Kvaliteten på denne ekstruderingsprosessen bestemmer isolasjonstykkelsens konsistens, overflatefinish og vedheft til lederen eller innerkappen.

Moderne lednings- og kabelekstrudersystemer som brukes av ledende produsenter inkluderer:

• Eksentrisitetskontroll med lukket sløyfe : Laser- eller kapasitive sensorer måler isolasjonskonsentrisitet i sanntid og justerer automatisk dyseposisjonen for å korrigere for off-center coating.
• Overvåking av smeltetrykk og temperatur : Sikrer konsistent blandingsviskositet gjennom dysen, og forhindrer tynne flekker forårsaket av temperaturvariasjoner i ekstruderrøret.
• Integrasjon av gnisttester : Høyspenningsgnisttestere skanner 100 % av produsert kabel in-line for å oppdage pinholes eller tynne punkter i isolasjonen før kabelen spoles.
• Diametermålesystemer : Lasermikrometre måler ytre diameter kontinuerlig og sender data tilbake for å kontrollere linjehastigheten og ekstruderens utgang for å opprettholde spesifiserte diametertoleranser.

Når du kjøper kabel for kritiske bruksområder – industrimaskiner, bygningsledninger, underjordiske matere – kontroller alltid at kabelen oppfyller UL-, CSA- eller IEC-sertifiseringer testet i henhold til relevante standarder. Tredjepartstestet og listeført kabel garanterer at isolasjonen som påføres av tråd- og kabelekstruderprosessen oppfyller kravene til minimumstykkelse, dielektrisk styrke og temperaturmotstand.

XLPE vs. PVC-isolasjonsytelse

Tverrbundet polyetylen (XLPE) isolasjon produseres gjennom en spesialisert tråd- og kabelekstruderprosess som inkluderer et vulkaniseringstrinn (tverrbinding), enten gjennom dampherding, tørrnitrogenherding (CCV-linje) eller silanfuktighetsherding. Tverrbinding skaper et tredimensjonalt polymernettverk som gir XLPE betydelig bedre termisk ytelse enn PVC : XLPE-isolerte strømkabler er vurdert til 90°C kontinuerlig, 130°C under nødoverbelastning og 250°C under kortslutningsforhold. PVC topper ved 70°C for standardkvaliteter.

For mellomspenningskabler (1kV–35kV) er XLPE-isolasjon produsert på en trippel-ekstrudert ledning og kabelekstruderlinje – med påføring av den halvledende indre skjermen, XLPE-isolasjonen og den halvledende ytre skjermen i en enkelt passasje – industristandarden. Denne enkeltpass-tilnærmingen eliminerer grensesnittforurensning mellom lag, en kritisk faktor for høyspent dielektrisk integritet.

Praktiske eksempler på trådkabelstørrelse etter applikasjon

Teori blir tydeligere med konkrete brukseksempler på tvers av ulike installasjonstyper. Følgende eksempler dekker de vanligste scenariene som oppstår i bolig-, kommersielle og industrielle omgivelser.

Residential kjøkkenkrets (120V, 20A)

NEC 210.11(C)(1) krever minst to 20A små apparatkretser i kjøkkenområder. Kabel: 12 AWG / 2 kobber, type NM-B (Romex), 20A bryter. Kabelføringen fra panelet er vanligvis 30–60 fot i en enebolig. Spenningsfall ved 20A over 60 fot: VD = (2 × 60 × 1,98 × 20) / 1000 = 4,75V, som er 3,96 % . Akseptabelt for de fleste kjøkkenapparater. For en mer konservativ installasjon eller hvor kjøringen overstiger 80 fot, oppgrader til 10 AWG.

EV Ladestasjon (240V, 48A kontinuerlig)

En Level 2 EV-lader på 11,5 kW trekker 48A ved 240V. Som en kontinuerlig belastning: 48A × 1,25 = 60A minimum lederampasitet. Velg 6 AWG kobber THWN-2 i rør. For en 50 fots kjøring fra panel til garasje, spenningsfall = (2 × 50 × 0,491 × 48) / 1000 = 2,36V = 0,98 % – godt innenfor grensene. Størrelsen på 6 AWG bestemmes av ampasitet, ikke spenningsfall i dette tilfellet.

Industriell transportørmotor (400V, 3-fase, 22kW)

FLC = 22.000 / (1.732 × 400 × 0.87 × 0.92) = 39.7A. Påfør 125 % motorfaktor: 39,7 × 1,25 = 49,6A. Velg 10 mm² kobberleder (klassifisert 52A i trelederkabel i henhold til IEC 60364). Kabelføring er 85 meter fra MCC til motor. Spenningsfall = (1,732 × 85 × 39,7 × 1,83 Ω/km × 0,001) / 1 = 10,7 V = 2,68 % – innenfor 3 % grense. Valget på 10 mm² bekreftes av krav til både kraft og spenningsfall.

Underjordisk mater (240V, 100A, 150 fot)

En 100A underpanelmater som bruker aluminiumsledere i plan 40 PVC-rør nedgravd i 24 tommer. Nødvendig kapasitet: 100A. Aluminiumsleder 1/0 AWG er klassifisert til 120A ved 75°C – oppfyller kapasitet. Spenningsfallskontroll: 1/0 AWG aluminium R = 0,327 Ω/1000 fot. VD = (2 × 150 × 0,327 × 100) / 1000 = 9,81V = 4,09 % . Overskrider de anbefalte 3 %. Oppgrader til 2/0 AWG aluminium (R = 0,259 Ω/1000 fot): VD = 7,77V = 3,24 % — fortsatt marginal. Bruk 3/0 AWG aluminium (R = 0,205 Ω/1000 fot): VD = 6,15V = 2,56 % — akseptabelt.

Kortslutnings- og feilstrømhensyn i kabeldimensjonering

For mellom- og høyspentkabler, og for industrielle LV-kabler i nærheten av store transformatorer, må lederen også dimensjoneres for å tåle den termiske energien til feilstrøm i den tiden det tar beskyttelsesanordningen å fjerne feilen. Dette kalles termisk kortslutningsmotstand sjekk.

Formelen er: A (mm²) = (I_sc × √t) / K , der I_sc er den potensielle kortslutningsstrømmen i ampere, t er feilrensingstiden i sekunder, og K er en materialkonstant (K = 115 for PVC-isolerte kobberledere som starter ved 30°C; K = 135 for XLPE-isolert kobber).

Eksempel: En kabel mater et panel med en potensiell 25kA kortslutningsstrøm, og oppstrømsbryteren forsvinner på 0,2 sekunder. A_min = (25 000 × √0,2) / 115 = (25 000 × 0,447) / 115 = 97,2 mm² . Dette krever minimum 120 mm² kobberleder – uavhengig av belastningsstrøm. I nærheten av store industrielle transformatorer eller hovedtavler er det ofte kortslutningsdimensjonering som styrer kabelvalget.

Vanlige feil ved beregning av trådkabelstørrelse

Å forstå beregningsmetoden er bare halve kampen. Praktiske feil i feltet fører til underdimensjonerte eller overdimensjonerte kabler selv når ingeniøren bruker formlene riktig.

• Bruk av merkeskiltstrøm i stedet for NEC-tabell FLC for motorer: NEC 430.22 krever spesifikt bruk av NEC-tabellverdien, ikke navneskiltet, med mindre navneskiltet er lavere. Bruk av en motor med høyere effektivitets lavere strøm på merkeskiltet og underdimensjonering av kabelen er et kodebrudd.
• Glemte å bruke koblingsreduksjon: Å installere seks THHN-ledere i en kanal og dimensjonere hver for individuell strømstyrke er en svært vanlig feil. Buntingsfaktoren på 0,80 reduserer deres effektive kapasitet, og krever større ledere.
• Tar ikke hensyn til fremtidig belastningsvekst: En krets med 95 % av lederampasiteten gir ikke plass til ekstra utstyr. Bransjens beste praksis er å dimensjonere kabler til ikke mer enn 80 % av nominell strømstyrke under normale driftsforhold.
• Blande AWG og metriske verdier i samme formel: Bruk av AWG-motstandsverdier (i Ω/1000 fot) med metriske lengder (i meter) uten konvertering gir veldig feil resultater. Bekreft alltid enhetene før du beregner.
• Ignorer omgivelsestemperatur: Kabel installert på et loft ved 50°C omgivelsestemperatur i stedet for standard 30°C grunnlinje krever betydelig reduksjon. En 12 AWG THHN klassifisert 30A ved 30°C kan bare bære 23A ved 50°C omgivelsestemperatur – en reduksjon på 23 %.
• Kjøp av understandard kabel: Kabel fra uverifiserte produsenter kan ha faktiske ledertverrsnitt 10–15 % under nominelt på grunn av dårlig kontroll av trådtrekking og ekstruderingsprosesser. Kjøp alltid UL-listet eller IEC-sertifisert kabel fra sporbare kilder.

Hurtigreferanse: Sammendrag av valg av kabelstørrelse

For rask referanse på stedet, oppsummerer følgende tabell vanlige belastningsscenarier og minimumskabelstørrelsene de krever under typiske forhold (kobberleder, 75°C isolasjon, 30°C omgivelsestemperatur, enkeltkrets i rør, opptil 50 fots løp).
