Hvor dype er kabelledninger? Installasjonsdybdeveiledning

Det direkte svaret: Hvor dypt er kabelledninger begravet?

Kabelledninger graves ned på dybder fra 6 tommer (15 cm) til 36 tommer (91 cm) avhengig av kabeltype, bruksområde, spenningsnivå og lokale krav. I boligmiljøer kan lavspente landskapsledninger sitte bare 6 tommer under stigning, mens høyspentoverføringslinjer kan installeres 36 tommer eller dypere. National Electrical Code (NEC) i USA etablerer minimumsgravdybder som varierer betydelig etter kabeltype og installasjonsmiljø.

Å forstå disse dybdene er ikke bare et spørsmål om samsvar – det påvirker direkte sikkerheten, holdbarheten og kabelens langsiktige ytelse. Kabler produsert med en presisjon tråd- og kabelekstruder er konstruert med spesifikke isolasjonstykkelser og kappematerialer designet for å tåle de mekaniske og miljømessige påkjenningene ved underjordisk installasjon på disse foreskrevne dybdene.

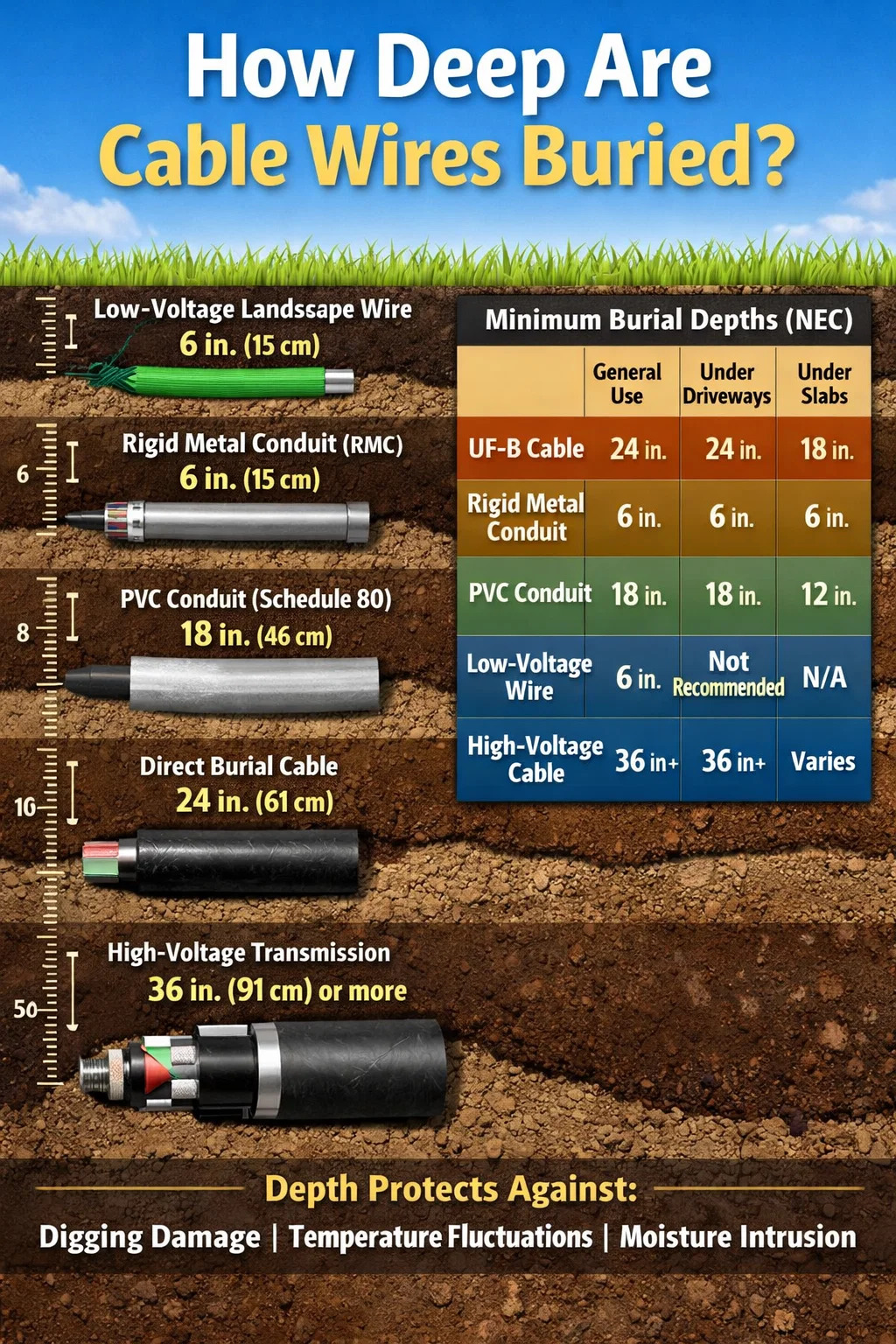

Nedenfor er et hurtigreferanseoppsummering av standard minimumsgravdybder i henhold til NEC-tabell 300.5:

Hvorfor gravdybde betyr mer enn de fleste tror

Gravdybde er ikke en vilkårlig regel oppfunnet av kodeskrivere. Det eksisterer fordi kabler står overfor et komplekst sett med fysiske trusler når de først er plassert under jorden. Overflateaktivitet - fottrafikk, kjøretøy, hageredskaper, fryse-tine-sykluser, gravende dyr - alle genererer mekaniske krefter som demper med dybden. En kabel som sitter 6 tommer under overflaten av en plen er i alvorlig fare fra en standard hagespade. Den samme kabelen på 24 tommer er godt beskyttet.

Utover mekanisk skade, styrer også dybden termisk stabilitet . Jordtemperaturen svinger dramatisk nær overflaten. I mange nordamerikanske klima kan de øverste 12 tommerne av jord svinge fra under frysepunktet til over 30 °C (86 °F) mellom vinter og sommer. Disse ekstreme temperaturene fører til at kabelisolasjon og kappematerialer utvider seg, trekker seg sammen og til slutt sprekker eller stivner hvis de ikke er klassifisert for slike forhold. Kabler produsert av en moderne tråd- og kabelekstruder bruk kryssbundet polyetylen (XLPE) eller spesialiserte PVC-forbindelser som motstår termisk nedbrytning, men selv disse materialene drar nytte av det bufrede temperaturmiljøet som større gravdybde gir.

Fuktighet er en annen kritisk faktor. På grunt dyp er kabler utsatt for perkolerende overflatevann, vanning og pooling. Mens direkte nedgravingskabler er vanntette av design, forringer gjentatt våt-tørr-sykling over år fortsatt koblinger, termineringer og uforseglede seksjoner. Verktøyer og entreprenører som installerer infrastrukturkabler på 30 til 36 tommer rapporterer betydelig lavere forekomst av fuktrelaterte feil sammenlignet med boliginstallasjoner på minimum kodedybder.

Typer underjordiske kabler og deres spesifikke dybdekrav

Ikke alle kabler er skapt like, og forskjellene i konstruksjon kan direkte tilskrives hvordan de er produsert med forskjellige tråd- og kabelekstruder konfigurasjoner — oversettes direkte til ulike dybdekrav og egnethet for nedgraving.

UF-B (Underground Feeder) Kabel

UF-B-kabel er den vanligste direkte nedgravingskabelen som brukes i boligbygging i USA. "B"-betegnelsen indikerer at den er egnet for underjordisk begravelse uten ledning. Lederne er individuelt isolert, deretter er hele enheten innkapslet i en solid termoplastisk kappe som motstår fuktighet, sopp og korrosjon. NEC krever at UF-B begraves på minimum 24 tommer når den kjøres uten ledning. Denne dybden gir tilstrekkelig beskyttelse mot rutinemessig graveaktivitet og overflatebelastning.

Typiske bruksområder inkluderer utendørs uttakskretser, garasjeunderpaneler, uthusmater og hagebelysning ved høyere spenninger. En 12/2 UF-B-kabel som mater en 20-amps utendørs krets til en frittliggende garasje må begraves hele 24 tommer for hele kjøringen - inkludert under ethvert landskap, stier eller gress.

THWN/THHN ledning i kanal

THWN og THHN er individuelle ledere beregnet for bruk i rørledninger - de er ikke klassifisert for direkte nedgraving alene. Men når den er installert i stiv metallrør (RMC) , tillater NEC en gravdybde på bare 6 tommer . Dette er fordi selve kanalen gir den mekaniske beskyttelsen som dybden ellers ville gitt. RMC i en 6-tommers grøft er langt mer motstandsdyktig mot spadestøt enn bar kabel på 24 tommer.

Schedule 80 PVC-rør tilbyr en mellomting - mer slagfast enn Schedule 40, den krever en minimum nedgravning på 18 tommer. Schedule 40 PVC-rør, den mest tilgjengelige typen, må graves ned ved 18 tommer ved generell bruk og 12 tommer under betong.

Lavspenningslandskap og vanningskabler

Kabler som opererer under 30 volt - slik som de som brukes til hagestibelysning, landskapshøyttalere og dryppvanningskontrollere - tillates begravd på bare 6 tommer . Logikken her er at lavspenningen gir minimal sjokkfare. Likevel er 6 tommer knapt nok til å unnslippe de fleste hageredskaper. Mange profesjonelle landskapsarkitekter begraver lavspentkabel på 8 til 10 tommer som en praktisk sikkerhetsmargin, spesielt i områder som er gjenstand for dyrking.

Telekommunikasjon og datakabler

Nedgravde telefon-, fiberoptikk- og datakabler følger sine egne standarder, vanligvis satt av installasjonsverktøyet eller Telecommunications Industry Association (TIA). Fiberoptiske kabler graves ofte ned kl 18 til 36 tommer , med dypere installasjon nødvendig under veier og innkjørsler. Disse kablene produseres ved hjelp av høyt spesialiserte lednings- og kabelekstrudersystemer som påfører flere bufferlag, styrkeelementer og ytre kapper optimalisert for bakkekontakt og motstand mot gnagere.

Høyspente overføringskabler

Underjordiske overføringskabler som bærer spenninger over 2000 volt er styrt av tekniske spesifikasjoner i stedet for bolig-NEC. Typiske gravdybder varierer fra 36 tommer til 60 tommer (91 til 152 cm) , og i noen urbane kanalbankinstallasjoner, kan toppen av kanalbanken sitte 30 tommer under stigning med kabler inni som går enda dypere. Disse kablene er blant de mest komplekse produktene produsert på storskala ledninger og kabelekstruderlinjer, med XLPE-isolasjon, metallisk skjerming, armering og flerlags ytre jakker.

Hvordan tråd- og kabelekstruderteknologi definerer underjordisk kabelytelse

En kabels evne til å overleve på alle gravdybder avhenger nesten helt av hvordan den ble produsert. A tråd- og kabelekstruder er kjernemaskinen i kabelproduksjon - den smelter termoplastiske eller herdeplastiske forbindelser og påfører dem jevnt over ledere under nøyaktig kontrollerte temperatur-, trykk- og hastighetsforhold. Kvaliteten på denne prosessen bestemmer isolasjonstykkelsens konsistens, kappevedheft, hulromsfrie tverrsnitt og motstand mot miljøbelastninger.

Ekstrudertyper som brukes i underjordisk kabelproduksjon

Flere kategorier av tråd- og kabelekstruder brukes avhengig av isolasjonsmateriale og kabeltype:

• Enkeltskrue ekstrudere — Den vanligste konfigurasjonen for påføring av PVC-, polyetylen- eller TPE-kapper på kabler. En roterende skrue smelter og transporterer masse gjennom en dyse ved lederen. De brukes til UF-B ytre kappe, lavspent landskapskabel og generell kabling.
• Tandem- og trippelhodeekstruderlinjer — Brukes til flerlags kabelkonstruksjon, hvor isolasjon, halvledende lag og ytterkapper må påføres i rekkefølge eller samtidig. Disse er essensielle for å produsere mellomspente og høyspente underjordiske kabler der lagintegriteten direkte påvirker den dielektriske ytelsen.
• CV (kontinuerlig vulkanisering) linjer — Et spesialisert lednings- og kabelekstrudersystem som brukes for XLPE-isolerte kabler. Etter ekstrudering går kabelen gjennom et oppvarmet rør fylt med nitrogen eller damp hvor tverrbinding oppstår. XLPE produsert på denne måten tåler ledertemperaturer opp til 90°C kontinuerlig og opptil 250°C under kortslutningsforhold - egenskaper som er avgjørende for nedgravde overføringskabler.
• Kontaktledninger for kontinuerlig vulkanisering (CCV). — En variant der kabelen går gjennom et kontaktledningsformet rør, som er avhengig av tyngdekraften for å opprettholde kabelgeometrien under tverrbinding. Disse brukes til de mest krevende høyspentkablene, inkludert de som er nedgravd på 36 tommer eller mer for nettinfrastruktur.

Isolasjonsmaterialer og begravelsesegnethet

Sammensetningen som mates inn i en lednings- og kabelekstruder bestemmer den endelige kabelens egnethet for spesifikke gravdybder og miljøer:

En lednings- og kabelekstruder må opprettholde ekstremt stramme toleranser for veggtykkelse – typisk ±5 % eller bedre for strømkabler – fordi ujevn isolasjon skaper lokaliserte elektriske spenningspunkter som kan føre til dielektrisk feil år etter installasjon. For kabler som er gravd ned i dybden, er det dyrt og forstyrrende å oppdage og reparere slike feil, noe som gjør produksjonskvalitet på ekstruderstadiet til den viktigste enkeltfaktoren for langsiktig nedgravd kabelpålitelighet.

Regionale variasjoner og kodeforskjeller utover NEC

NEC gir en grunnlinje for gravdybde i USA, men det er ikke den eneste gjeldende standarden - og i mange tilfeller er den ikke engang den strengeste. Lokale endringer, statlige forskrifter, krav til servitutter og internasjonale standarder kan alle øke den nødvendige gravdybden utover NEC-minimum.

Lokale amerikanske endringer

Mange jurisdiksjoner vedtar NEC med lokale endringer. California, for eksempel, har ytterligere krav gjennom tittel 24 som kan kreve dypere begravelse i visse applikasjoner. Noen kommuner i de nordlige statene krever dypere begravelse for å ta høyde for frostlinjedybden - i Minnesota eller Maine, hvor frostgjennomtrengningen kan nå 48 til 60 tommer, presser verktøy og noen boligkoder gravdybdene langt utover NEC-minimum for å forhindre fryserelaterte skader.

Internasjonale standarder

Utenfor USA varierer kravene til underjordisk kabeldybde betydelig:

• Storbritannia (BS 7671 / IET Wiring Regulations): Kabler i hager bør graves ned på minimum 450 mm (omtrent 18 tommer) , mens kabler under veier krever 600 mm (omtrent 24 tommer) med ekstra mekanisk beskyttelse som kabelfliser eller advarselstape.
• Tyskland (DIN VDE-standarder): Strømkabler er vanligvis nedgravd ved minimum 600 mm, med 1000 mm (omtrent 39 tommer) nødvendig under veier og offentlige områder.
• Australia (AS/NZS 3000): Minimumsdybder varierer fra 500 mm for kabler i rørledninger i hager til 900 mm for kabler under kjøretøyadkomstområder.
• Kina (GB-standarder): Underjordiske lavspentkabler kreves vanligvis på 700 mm, mens høyspentkabler må være på 1000 mm eller dypere i urbane områder.

Disse forskjellene gjenspeiler ikke bare reguleringstradisjoner, men også jordforhold, trafikkbelastning og arten av lokal bakkeforstyrrelsesaktivitet. Land med tett urban infrastruktur har en tendens til dypere krav fordi konsekvensene av kabelskader - strømbrudd til tusenvis av mennesker - rettferdiggjør den ekstra installasjonskostnaden.

Praktiske monteringshensyn ved nedgraving av kabelledninger

Å kjenne den nødvendige dybden er bare utgangspunktet. Korrekt utførelse av en nedgravd kabelinstallasjon innebærer en rekke avgjørelser og forholdsregler som avgjør om kabelen yter pålitelig i den tiltenkte levetiden på 20 til 40 år.

Forberedelse av grøft og sengetøy

Kvaliteten på grøftebedet betyr nesten like mye som dybden. Kabler bør aldri hvile på steinete eller ujevn jord som kan skape punktkontaktstress over tid. Standard praksis krever en 3-tommers (75 mm) seng med fin sand eller skjermet jord under kabelen, med et lignende dekke av sand over seg før grøften fylles med naturlig jord. For høyspentkabler kan denne sandsengen være 6 tommer (150 mm) eller mer. Dette er spesifisert ikke bare for mekanisk beskyttelse, men fordi komprimert, ensartet tilbakefylling gir mer konsistent varmeledningsevne – viktig for kabler der varmeavledning fra strømstrømmen påvirker kapasitetsvurderinger.

Advarselstape og merkesystemer

På en dybde av 12 tommer over kabelen , bør installatører plassere påviselig underjordisk advarselstape. Denne lyse plasttapen - typisk gul for elektrisk, oransje for kommunikasjon - varsler fremtidige gravere før de når kabelen. For høyverdi- eller høyspenningsinstallasjoner er magnetisk detekterbar tape eller sporledning lagt til for å tillate elektronisk lokalisering med et kabellokaliseringsinstrument uten utgraving.

Dybdreduksjonsstrategier ved bruk av rørledning

Der det er upraktisk å grave til hele 24-tommers dybde - for eksempel gjennom etablert landskapsarbeid, under terrasser eller nær trerøtter - lar bytte til stiv metallrør gravedybden falle til bare 6 tommer. Dette er en legitim og mye brukt strategi. Ledningen må være forsvarlig vanntett ved skjøter og må ha passende inn- og utgangsbeslag. Ethvert punkt der en kabel går over fra kanal til direkte nedgraving må håndteres nøye, da dette krysset er et vanlig feilpunkt.

Ring før du graver

Før du graver en grøft for kabelgraving, er det ikke valgfritt å kontakte en lokaliseringstjeneste – det er lovpålagt i de fleste jurisdiksjoner. I USA, ringer 811 (det nasjonale "Call Before You Dig"-nummeret) utløser merking av alle underjordiske verktøy i arbeidsområdet innen 2 til 3 virkedager. Verktøyskabler - gass, elektrisk, vann, telekom - kan graves ned på dybder som avviker fra hva standarder krever fordi de ble installert under eldre koder, av forskjellige entreprenører eller i ikke-standard konfigurasjoner. Eksisterende underjordiske kabler blir rutinemessig funnet på dybder mellom 12 og 18 tommer selv når gjeldende kode krever 24 tommer.

Skjøter og koblinger under klasse

NEC tillater direkte nedgravingsskjøter for UF-B-kabel, forutsatt at de er laget med listede underjordiske skjøtesett - vanntette gelfylte koblinger eller varmekrympeenheter som opprettholder kabelens nedgravningsgrad ved skjøten. Bransjens beste praksis fraråder imidlertid på det sterkeste underjordiske skjøter når det er mulig. Hver spleis er et potensielt svakt punkt. Lange kabelstrekninger bør bruke kontinuerlige lengder fra en tilgjengelig koblingsboks eller trekkboks på overflatenivå når løpelengden tillater det. Koblingsbokser installert i bakken må klassifiseres for våte eller fuktige steder og holdes tilgjengelige.

Hvordan kabelkonstruksjon fra ekstruderlinjen påvirker valg av gravdybde

En installatør som velger mellom forskjellige kabelprodukter for en nedgravd applikasjon, velger faktisk mellom forskjellige produksjonsfilosofier. En kabel produsert med høy presisjon tråd- og kabelekstruder linje med tette prosesskontroller vil ha mer jevn isolasjon, bedre kappevedheft og mer konsistent elektrisk og mekanisk ytelse enn en som produseres med lavere kvalitetsstandarder - selv om begge teknisk sett har samme vurdering og liste.

For eksempel kan to UF-B-kabler med samme AWG og spenningsklasse avvike betydelig i:

• Jakke konsentrisitet — Hvor sentrert lederen er innenfor isolasjonen. Dårlig konsentrisitet fra inkonsekvent ekstruderdysejustering skaper tynne flekker som er sårbare for dielektrisk sammenbrudd.
• Ensartet jakketykkelse — En ytre jakke som varierer fra 0,8 mm til 1,4 mm rundt omkretsen gir ujevn mekanisk beskyttelse. Førsteklasses kabler produsert på CNC-kontrollerte ekstruderlinjer holder kappetykkelsen innenfor ±0,05 mm.
• Material sammensatt kvalitet — Den spesifikke PVC- eller PE-sammensetningen, inkludert UV-stabilisatorer, myknertype og fyllstoffinnhold, påvirker direkte hvordan kabelen holder seg i nedgravde miljøer over tid. Billigere forbindelser kan bestå første listetester, men brytes ned raskere i virkelige jordmiljøer.
• Lederkvalitet — Oksygenfritt eller kobber med høy ledningsevne trukket til nøyaktige toleranser motstår oksidasjon bedre enn kobber av lavere kvalitet, spesielt ved nedgravde skjøtepunkter og avslutninger der langvarig oppbygging av kontaktmotstand kan forårsake overoppheting.

Når du velger kabel for en nedgravingsapplikasjon - spesielt en som vil være vanskelig tilgjengelig etter installasjon - er kabelens opprinnelse og produksjonskvalitet legitime utvalgskriterier, ikke bare markedsføringshensyn. Kabler fra produsenter som investerer i moderne tråd- og kabelekstruderteknologi, in-line gnisttesting og eksentrisitetsovervåkingssystemer gir målbart bedre langsiktig underjordisk ytelse.

Vanlige feil som fører til nedgravde kabelfeil

Flertallet av nedgravde kabelfeil i bolig- og lette kommersielle applikasjoner kan tilskrives et lite sett med installasjonsfeil snarere enn produktfeil. Å forstå disse feilmodusene hjelper til med å forklare hvorfor krav til gravdybde eksisterer og hvorfor det er viktig å følge dem strengt.

• Utilstrekkelig dybde: Den vanligste feilen. Huseiere og noen ganger entreprenører begraver kabel på 12 eller til og med 8 tommer for å spare tid, bare for å få kabelen skadet av rutinemessig hagearbeid innen noen få år. En enkelt spade skjærer gjennom en nedgravd 12/2 UF-B som mater et utendørs uttak kan skape en feil som løser ut brytere, skader tilkoblet utstyr, eller i verste fall starter en brann hvis overstrømsvernet ikke fungerer som det skal.
• Bruker feil kabeltype: Standard NM-B (Romex) er innendørs kabel og er ikke oppført for direkte nedgraving, men den finnes i nedgravde installasjoner regelmessig. NM-B mangler den solide termoplastiske kappen til UF-B og vil brytes ned raskt når den utsettes for jordfuktighet - vanligvis innen 2 til 5 år.
• Utilstrekkelig utfylling: Gjenfylling direkte med stein- eller leirjord uten sandstrø skaper mekaniske punktspenninger og, i leirjord, vannlogging rundt kabelen som akselererer nedbrytning av kappen.
• Hoppebeskyttelse ved overganger: Der nedgravd kabel kommer inn i en bygning eller går over fra underjordisk til over bakke, må den beskyttes av rør som strekker seg minst 8 tommer over ferdig bakke. Ubeskyttet kabel ved overganger på nivånivå er svært sårbar for fysisk skade, UV-nedbrytning og fuktinfiltrasjon.
• Ingen dokumentasjon på kabelruter: Unnlatelse av å fotografere eller skissere kabeltraseer før utfylling betyr at fremtidige huseiere eller entreprenører ikke kan vite hvor kabler er gravd ned uten en lokaliseringstjeneste - og lokaliseringstjenester kan ikke alltid finne små boligkabler på grunt dyp.

Dybdekrav for spesifikke situasjoner og kabelføringer

Ulike plasseringer i en enkelt installasjon kan kreve forskjellige gravdybder, noe som betyr at en enkelt kabel som går over en eiendom kan trenge å endre dybden når den krysser forskjellige terrengtyper.

Under plener og hager

UF-B på 24 tommer er standarden for plenområder. Denne dybden fjerner typisk plenluftingsutstyr, løsnere og de fleste hageredskaper. Men hevet hagesenger som jevnlig blir gravd til 12 eller 18 tommer utgjør en risiko. Det anbefales sterkt å føre kabel rundt i stedet for under plantebed.

Under innkjørsler og tilgangsområder for kjøretøy

UF-B under oppkjørsler krever fortsatt 24 tommer. Imidlertid går mange installatører over til stiv kanal for innkjørselkryssinger både for å legge til mekanisk beskyttelse mot kjøretøybelastning og for å tillate fremtidig kabelutskifting uten å grave gjennom oppkjørselens overflate. En ledningshylse under oppkjørselen installert under oppkjørselen koster svært lite; legge til en etter faktum kan koste $500 til $2000 i betong eller asfalt skjæring og restaurering.

Under Betongplater

Når en kabel passerer under en eksisterende eller planlagt betongplate (ikke en innkjørsel), kan UF-B graves ned på 18 tommer og PVC-rør på 12 tommer. Selve platen gir betydelig mekanisk beskyttelse, noe som rettferdiggjør den reduserte dybden. Kabler under plater bør installeres i rør når det er mulig for å tillate erstatning - en kabelfeil under et betonggulv er ekstremt kostbart å reparere hvis kabelen er direkte nedgravd.

Innvendig ledning under vanningskontrollerte områder

I kommersielle landskapsanlegg med automatisk vanning blir nedgravde kabelsoner ofte forstyrret for vanningsreparasjoner. Ved å spesifisere kanal og øke gravdybden til 30 tommer i disse områdene reduseres risikoen for utilsiktet kabelskade under vanningsvedlikehold betydelig – en vanlig og kostbar feilmodus i kommersiell eiendomsforvaltning.

Ampasitets og varmes rolle i å bestemme gravdybden for strømkabler

For strømkabler som fører betydelig strøm, samhandler gravdybden med kraft — den maksimale strømmen en kabel kan bære uten å overskride dens temperaturklassifisering. Underjordiske kabler sprer varme til omkringliggende jord i stedet for luft, og jords termiske resistivitet varierer med fuktighetsinnhold, komprimering og sammensetning. NEC ampasitetstabeller for underjordiske kabler antar spesifikke termiske resistivitetsverdier og gravdybder.

En kabel nedgravd ved 24 tommer i typisk jord kan typisk bære mer strøm enn den samme kabelen nedgravd på 6 tommer, fordi dypere jord opprettholder mer stabile og generelt lavere temperaturer, noe som forbedrer varmespredningen. Verktøysingeniører som utfører detaljerte ampacitetsberegninger for underjordiske matere tar hensyn til gravdybde som en primær variabel. For en 500 kcmil XLPE-isolert kabel – produsert på en lednings- og kabelekstruderlinje med stor diameter – forskjellen mellom nedgraving ved 30 tommer mot 18 tommer i tørr sandjord kan representere en 10 til 15 % økning i tillatt kapasitet , som oversetter direkte til kapasitet til å betjene mer belastning uten å kreve en større og dyrere leder.

Dette er grunnen til at kabelinstallasjonsspesifikasjoner for brukskvalitet rutinemessig krever dybder langt utover kodeminimum. Den ekstra dybden er ikke bare forsiktighet – det er ingeniøroptimalisering som maksimerer avkastningen på investering i ledermateriale samtidig som den forlenger levetiden ved å holde driftstemperaturene lavere.
