Hvor lenge varer en ledning? Levetid etter type og bruksområde

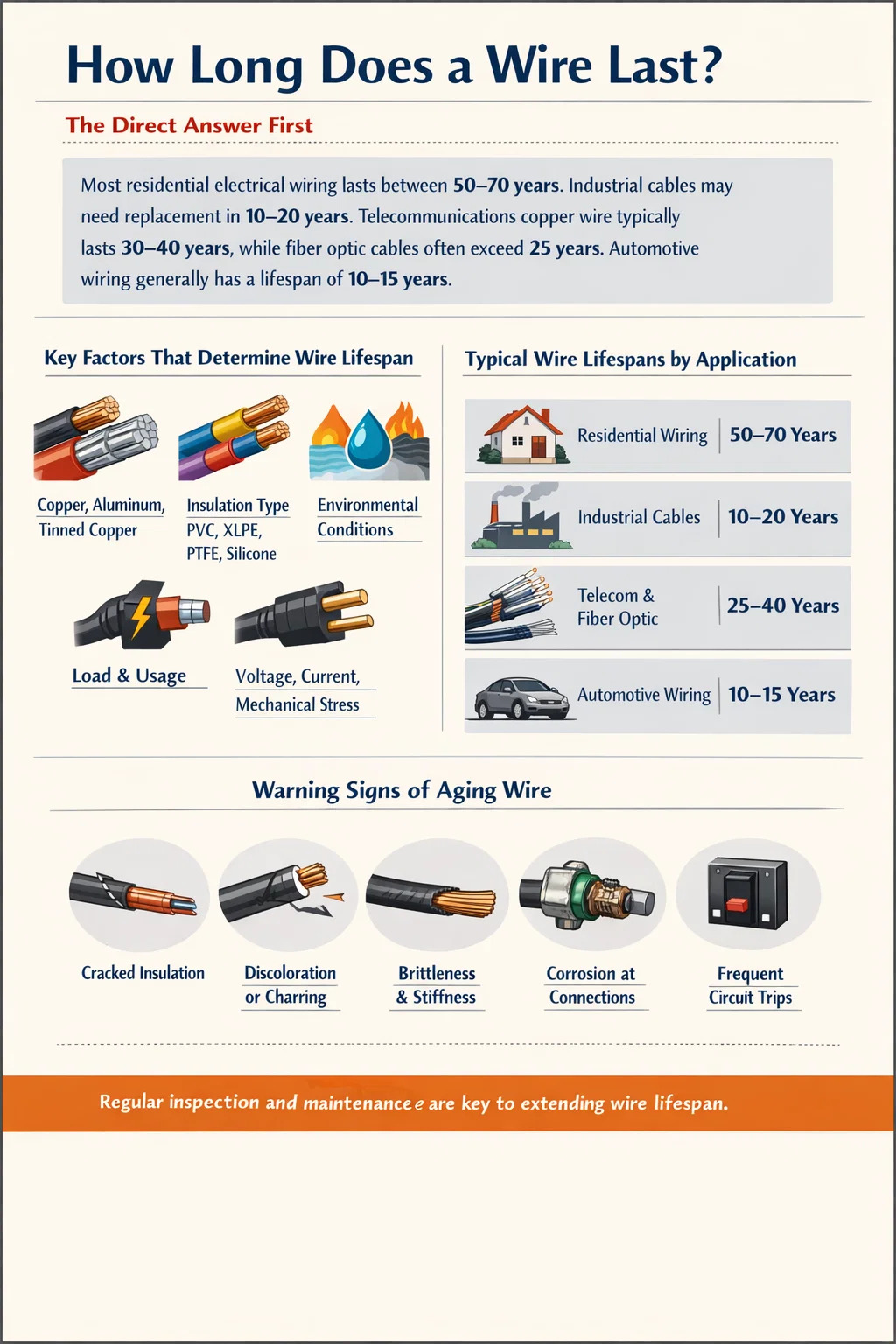

Hvor lenge varer en ledning? Det direkte svaret først

Levetiden til en ledning avhenger sterkt av dens materiale, isolasjonstype, driftsmiljø og belastningsforhold - men som en praktisk målestokk, de fleste elektriske ledninger i boliger varer mellom 50 og 70 år , mens industrikabler i krevende miljøer kan trenge utskifting om så få som 10 til 20 år. Telekommunikasjon kobbertråd forblir ofte funksjonell i 30 til 40 år, mens fiberoptiske kabler kan overstige 25 år med minimal nedbrytning. Tråd designet for bilapplikasjoner har vanligvis en angitt levetid på 10 til 15 år, selv om ytelsen i den virkelige verden varierer betydelig basert på varmesyklus, vibrasjon og væskeeksponering.

Disse tallene er ikke vilkårlige. De gjenspeiler tiår med feltdata, materialvitenskapelig forskning og ingeniørstandarder etablert av organer som National Electrical Code (NEC), IEC og UL. Å forstå hva som forkorter eller forlenger ledningens levetid er like viktig som å kjenne grunnlinjetallene - og den forståelsen begynner på produksjonsstadiet, spesielt i hvordan en lednings- og kabelekstruder former isolasjonen og kappen som beskytter lederen gjennom hele levetiden.

Nøkkelfaktorer som bestemmer ledningens levetid

Ingen enkelt variabel bestemmer hvor lenge en ledning vil vare. Snarere er levetiden et produkt av flere samvirkende faktorer, som hver kan dramatisk endre det forventede servicevinduet. Her er en oversikt over de mest kritiske:

Ledermateriale

Kobber er fortsatt gullstandarden for elektriske ledere. Den tilbyr utmerket ledningsevne, motstår korrosjon bedre enn mange alternativer, og opprettholder strukturell integritet under termisk syklus. Kobbertråd i et riktig installert, klimakontrollert miljø kan vare godt over 100 år — dirigenten selv svikter sjelden; isolasjonen rundt gjør det. Aluminiumtråd, ofte brukt i grenkretser i boliger på 1960- og 70-tallet, er mer utsatt for oksidasjon ved koblingspunkter og utvides og trekker seg mer dramatisk sammen med temperaturendringer, noe som bidrar til tilkoblingsfeil som reduserer den effektive levetiden til 30 til 50 år i enkelte boligsammenheng. Tinnede kobber- og sølvbelagte ledere, brukt i henholdsvis marine og høyfrekvente applikasjoner, tilbyr spesifikke fordeler mot korrosjonsbestandighet som forlenger levetiden i de målrettede miljøene.

Isolasjons- og kappemateriale

Isolasjonen er nesten alltid den første komponenten som brytes ned. PVC (polyvinylklorid) er det mest brukte isolasjonsmaterialet globalt. Standard PVC-isolasjon har en nominell temperaturområde på -15°C til 70°C og viser typisk tegn på sprøhet eller sprekker etter 20 til 40 år i standardapplikasjoner. Tverrbundet polyetylen (XLPE) gir overlegen termisk motstand – vurdert opp til 90 °C kontinuerlig – og motstår kjemisk angrep langt bedre enn standard PVC. XLPE-isolerte kabler i industrielle eller underjordiske installasjoner er ofte vurdert for 30 til 40 års bruk. Silikongummiisolasjon, brukt i høytemperaturmiljøer som ovner eller motorrom, kan håndtere temperaturer opp til 180 °C og beholde fleksibiliteten over et bredere temperaturområde, noe som gir den en nisjefordel i krevende termiske miljøer. PTFE (teflon) isolasjon, brukt i romfart og kjemisk prosessering, tåler temperaturer opp til 260°C og har en kjemisk treghet som gjør den motstandsdyktig mot nesten alle industrielle løsemidler.

Kvaliteten på isolasjonsekstrudering påvirker disse resultatene direkte. En tråd- og kabelekstruder som opprettholder presis smeltetemperatur, jevn linjehastighet og jevnt dysetrykk vil produsere isolasjon med jevn veggtykkelse – en nøkkelprediktor for både elektrisk ytelse og lang levetid. Tynne flekker i isolasjonen skaper dielektriske svake punkter der spenningsspenningen konsentreres, og akselererer sammenbrudd.

Driftstemperatur

Varme er ledningsisolasjonens primære fiende. Arrhenius-ligningen, brukt på kabelaldring, viser at for hver 10°C økning i driftstemperatur over det nominelle maksimum, halveres isolasjonslevetiden omtrent. Dette betyr at en kabel som er vurdert til 40 år ved 70°C kontinuerlig drift, teoretisk sett bare vil vare i 20 år hvis den brukes rutinemessig ved 80°C. Dette er grunnen til at termisk reduksjon er standard ingeniørpraksis - kabler bør dimensjoneres slik at de fungerer godt innenfor den nominelle temperaturen, ikke i taket.

Miljøeksponering

UV-stråling bryter ned det meste av plast. Utendørskabler utsatt for direkte sollys uten UV-stabilisert kappe kan vise overflatesprekker innen 5 til 10 år. Fuktighetsinntrenging i kabelbunter fremmer galvanisk korrosjon ved avslutninger og, i vekselstrømapplikasjoner, delvis utladningsaktivitet. Kjemisk eksponering - oljer, løsemidler, syrer - kan raskt angripe standard PVC og krever spesialforbindelser som klorert polyetylen (CPE) eller termoplastiske elastomerer (TPE) for tilstrekkelig levetid. Mekanisk kan gjentatte bøyningssykluser, knusing eller gnagerskader kutte ledere lenge før isolasjonen nedbrytes termisk.

Installasjonskvalitet

Selv kabelen av høyeste kvalitet vil svikte for tidlig hvis den er feil installert. Overskridelse av minimum bøyeradius under installasjon kan forårsake mikrosprekker i isolasjonen eller deformere lederen. Overstrammede rørfittings eller kabelbindere kan skape kroniske stresspunkter. Riktig terminering – ved å bruke riktig klassifiserte koblinger, bruke riktig dreiemoment på knastene og hindre fuktinntrengning ved skjøtepunkter – kan doble eller tredoble levetiden ved tilkoblingskritiske applikasjoner.

Ledningslevetid etter applikasjonstype

Ulike bruksområder stiller radikalt forskjellige krav til ledning og kabel. Følgende tabell oppsummerer typiske forventninger til levetid på tvers av hovedkategorier:

Disse tallene forutsetter standard driftsforhold. Akselerert aldring fra overbelastning, dårlig installasjon eller tøffe miljøer kan redusere noen av disse levetidene dramatisk - i noen industrielle tilfeller med 50 % eller mer.

Rollen til Ekstruder for ledning og kabel Kvalitet i langsiktig ytelse

Produksjonskvalitet er en av de mest undervurderte determinantene for ledningens levetid. En wire- og kabelekstruder er maskinen som påfører isolasjon og kappe over den nakne lederen, og dens presisjon bestemmer direkte den strukturelle integriteten til sluttproduktet.

Hvordan ekstruderingskonsistens påvirker lang levetid

Ekstrusjonsprosessen innebærer å smelte en polymerforbindelse og tvinge den gjennom en dyse for å belegge lederen. Kritiske parametere inkluderer smeltetemperatur, skruhastighet, linjehastighet, hodetrykk og kjølehastighet. Enhver ustabilitet i disse parameterne gir isolasjonsfeil:

• Variasjon i veggtykkelse — Inkonsekvent dysetrykk gjør at isolasjonsveggen blir tykkere på den ene siden og tynnere på den andre (eksentrisitet). Tynne vegger konsentrerer elektrisk stress, reduserer nedbrytningsspenningen og reduserer den dielektriske levetiden.
• Tomrom og inneslutninger — Gassoppfanging under ekstrudering skaper tomrom i isolasjonskroppen. I mellom- og høyspentkabler er hulrom steder med delvis utladningsaktivitet - mikroskopiske elektriske lysbuer som eroderer isolasjon innenfra. Et enkelt mikrohulrom kan initiere feil i en underjordisk kabel år før forventet slutt på levetiden.
• Overflateruhet og forurensning — I høyspentkabelproduksjon skaper overflateufullkommenheter ved leder-isolasjonsgrensesnittet elektriske feltforsterkningspunkter. En tråd- og kabelekstruder med utilstrekkelig filtrering av polymersmelten tillater partikkelforurensning som har samme effekt.
• Grad av herding eller tverrbinding — For XLPE-kabler må tverrbindingsreaksjonen kontrolleres nøye. Underherdet isolasjon mangler de termiske og mekaniske egenskapene til fullstendig tverrbundet materiale, noe som fører til for tidlig kryping og deformasjon ved høye temperaturer.

Moderne lednings- og kabelekstrudersystemer adresserer disse bekymringene gjennom servodrevet skruekontroll, sanntids måling av veggtykkelse via lasermåler eller røntgenskanning, tilbakemelding med lukket sløyfe for å opprettholde formkonsentrisiteten, og inline gnisttesting for å oppdage isolasjonsnålehull umiddelbart etter ekstrudering. En produsent som opererer med utdatert eller dårlig vedlikeholdt ekstruderingsutstyr kan produsere kabel som ser samsvarende ut, men som har latente defekter som er usynlige for standard visuell inspeksjon.

Enkeltlags vs flerlags ekstrudering

Høyytelses kabelkonstruksjoner krever ofte co-ekstrudering - samtidig påføring av to eller flere polymerlag i en enkelt passasje. For mellomspente XLPE-kabler betyr dette typisk et lederskjermlag, hovedisolasjonen og et isolasjonsskjermlag påført samtidig. Grensesnittet vedheft mellom disse lagene er kritisk: delaminering ved laggrenser skaper mellomrom hvor fuktighet kan samle seg og delvis utslipp kan forekomme. En tråd- og kabelekstruder designet for trippel co-ekstrudering må opprettholde presis trykkbalanse over alle tre polymerstrømmene. Trykkubalanse fører til at ett lag forurenser et annet ved grensesnittet, og skaper inkluderingsdefekter som standard ferdigprodukttesting kanskje ikke oppdager før årene med bruk har gått.

Advarselstegn på at en ledning er i ferd med å nå slutten av levetiden

Identifisering av aldrende ledning før feil forhindrer skade på utstyr, branner og sikkerhetsfarer. Følgende symptomer indikerer at inspeksjon eller utskifting bør vurderes seriøst:

• Sprekk eller krakelering av isolasjonsjakken — Overflatesprekker som oppstår selv uten å bøye seg indikerer avansert polymernedbrytning. Når sprekker er synlig, kan isolasjonen ha mistet betydelig dielektrisk styrke.
• Misfarging eller forkulling — Gulning av hvit eller grå PVC-isolasjon indikerer langvarig varmeeksponering. Brun eller svart misfarging nær avslutninger tyder på vedvarende overoppheting ved tilkoblingspunktene.
• Sprøhet eller stivhet — Isolasjon som sprekker eller flasser når den bøyes forsiktig, har mistet innholdet av mykner gjennom migrering eller fordampning. Dette er spesielt vanlig i eldre PVC-kabler i varme omgivelser.
• Økt isolasjonsmotstandsdrift — I industrielle vedlikeholdsprogrammer sporer periodiske megohmmetertesting isolasjonsmotstanden over tid. En konsekvent nedadgående trend indikerer fuktinntrengning eller isolasjonsforringelse som fortsetter mot eventuell feil.
• Korrosjon ved avslutninger — Grønne eller hvite oksidavsetninger ved koblingspunkter, spesielt på aluminium eller fortinnede ledere, øker kontaktmotstanden og genererer varme, og akselererer ytterligere nedbrytning i en selvforsterkende syklus.
• Gjentatt utløsning av kretsvern — Jordfeilavbrudd (GFIer) eller overstrømsbeskyttelse som utløses uten en klar belastningsårsak kan indikere utviklende isolasjonsbrudd mellom ledere eller til jord.
• Brennende lukt under drift — Enhver vedvarende brennende lukt fra kabelruter, paneler eller utstyr bør utløse umiddelbar stans og inspeksjon. Isolasjonspyrolyse har en særegen skarp lukt som ikke er subtil når den først er i gang.

Hvordan forlenge levetiden til ledning i bruk

For installert ledning som allerede er i bruk, kan flere strategier forlenge pålitelig levetid på en meningsfylt måte:

Termisk styring

Å forhindre at kabelruter opplever vedvarende høye temperaturer er det enkelt vedlikeholdstiltaket som har størst innvirkning. I elektriske paneler, sørg for at ventilasjonen er uhindret. I industrielle kabelbakker, følg retningslinjene for fyllfaktor strengt - et overfylt brett fanger opp varme generert av flere ledere og kan presse driftstemperaturer over nominelle grenser for alle kabler i bunten. Å redusere belastningen på en aldrende krets – selv med 20 % – kan redusere den gjenværende nedbrytningshastigheten dramatisk.

Mekanisk beskyttelse

Kabler utsatt for fottrafikk, kjøretøybevegelser eller gjentatt mekanisk kontakt skal beskyttes med rør, kabelramper eller beskyttelseshylser. For utendørs installasjoner kan UV-bestandig kanal eller kabelomslag påført aldrende kabel med UV-stabilisert kappe legge til mange års bruk ved å bremse ytterligere UV-nedbrytning. I fleksible applikasjoner – robotarmer, kabelbærere – er det standard praksis å erstatte kabler proaktivt basert på flekssyklusteller i stedet for visuell inspeksjon alene.

Oppsigelsesvedlikehold

Tilkoblingspunkter er statistisk sett det vanligste feilinitieringsstedet. Periodisk tiltrekking av knaster og terminalskruer til spesifiserte verdier - spesielt for aluminiumsledere som kryper under vedvarende trykk - forhindrer høymotstandsforbindelsene som overopphetes og akselererer isolasjonsforringelse. Påføring av passende antioksidantforbindelse på aluminiumsavslutninger før tilkobling og forsegling mot fuktinntrenging reduserer korrosjonsrelatert feil betydelig.

Periodisk testing

For kritiske kretser og mellomspenningskabler fanger et planlagt testprogram opp forringelse før feil. Vanlige metoder inkluderer:

• Megohmmeter (isolasjonsmotstand) testing — Utføres årlig på kritiske kretser. Verdier under 1 MΩ per kV driftsspenning indikerer bekymring; trending er viktigere enn en enkelt måling.
• Delvis utladningstesting — Oppdager innvendige hulrom og isolasjonsfeil i mellom- og høyspenningskabler uten at kabelen må strømforsynes til feil. Denne metoden er i økende grad tilgjengelig som en mobiltjeneste for nettstasjoner og industrianlegg.
• Tidsdomenereflektometri (TDR) — Sender en signalpuls nedover en kabel og analyserer refleksjoner for å lokalisere impedansendringer forårsaket av defekter, fuktinntrengning eller knuste seksjoner. Spesielt effektiv for feillokalisering av jordkabel.
• Termografisk inspeksjon — Infrarøde kameraer identifiserer varme punkter ved avslutninger, overbelastede ledere og forringede forbindelser under normal drift, uten systemavslutning.

Valg av isolasjonsblanding: Hva tråd- og kabelekstruderen behandler betyr like mye som selve maskinen

Når du spesifiserer eller anskaffer ledning og kabel, er det like viktig å forstå isolasjonsforbindelsen som å vite lederstørrelsen. Sammensetningen bestemmer nominell temperatur, kjemisk motstand, fleksibilitet og aldringsadferd. Her er en sammenligning av de vanligste isolasjonsmaterialene som behandles av lednings- og kabelekstrudersystemer:

Hver av disse forbindelsene krever en tråd- og kabelekstruder kalibrert for dens spesifikke smeltereologi. PTFE, for eksempel, krever stengeekstrudering i stedet for konvensjonell skrueekstrudering fordi det ikke smelter til en viskøs væske på samme måte som PVC eller XLPE gjør. EPR og silikonforbindelser krever nøye temperaturprofilering for å forhindre for tidlig vulkanisering i tønnen. Maskinen og materialet må matches - å bruke feil ekstruderoppsett for en gitt blanding er en av de raskeste måtene å produsere kabel med redusert levetid.

Regulatoriske standarder som definerer ledningslevetidsforventninger

Ledningslevetid er ikke bare et fysisk fenomen – det er også et regulatorisk. Standardorganer definerer minimumsytelsesterskler som kabelen må oppfylle på produksjonstidspunktet, og mange definerer også testprotokoller for akselerert aldring som simulerer års bruk i dager eller uker.

• IEC 60502 — Dekker strømkabler med ekstrudert isolasjon klassifisert 1 kV til 30 kV, inkludert design, testing og minimum isolasjonsveggtykkelse som bestemmer elektrisk og mekanisk levetid.
• UL 44 og UL 83 — Nordamerikanske standarder for henholdsvis herdeplast og termoplastisolerte ledninger. Disse standardene definerer nominell temperatur, spenning og de spesifikke testene - inkludert ovnaldring, dorbøy- og knusningstester - som kablene må bestå før de blir listet opp.
• ICEA S-93-639 / NEMA WC74 — Dekker 5 kV til 46 kV skjermede strømkabler og inkluderer termiske aldringstestprotokoller designet for å validere forventet 30 til 40 års levetid under nominelle forhold.
• SAE J1128 og J1291 — Billedningsstandarder som spesifiserer temperaturklassifiseringsklasser og varmealdringsytelse for ledningsnettapplikasjoner.
• MIL-DTL-27500 — Militær spesifikasjon for kabling til luftfart, som krever akselerert levetidstesting, slitestyrke og termisk utholdenhet som oversetter til forventningene til 20 til 30 års flytjeneste.

Å oppfylle disse standardene krever ikke bare de riktige materialene, men konsekvent kontrollerte produksjonsprosesser. Et lednings- og kabelekstrudersystem med integrasjon med statistisk prosesskontroll (SPC) – logging av nøkkelprosessparametere kontinuerlig og utløser varsler når de går utenfor kontrollgrensene – gir produsentene dokumentasjonssporet som er nødvendig for å demonstrere standardsamsvar og stå bak krav om levetid.

Når du skal bytte ledning i stedet for å reparere den

Avgjørelsen mellom reparasjon og full utskifting er en av de økonomisk mest betydningsfulle samtalene innen kabelforvaltning. Flere faktorer taler klart for full erstatning fremfor lokalisert reparasjon:

• Når isolasjonsfeil er distribuert, ikke lokalisert — Hvis testing av isolasjonsmotstand avslører en gradvis generell nedgang i stedet for et enkelt feilpunkt, har hele kabelen eldet jevnt. Å skjøte ut en feil i dette tilfellet løser ett svakt punkt, samtidig som dusinvis av andre står i samme risiko. Full erstatning er det eneste rasjonelle valget.
• Når kabelen har overskredet levetiden — En kabel installert i 1975 har gitt 50 års bruk. Selv om den fremstår som funksjonell i dag, opererer den på lånt tid. Kostnaden for en ikke-planlagt feil – produksjonsstans, brannrisiko, utstyrsskade – overstiger vanligvis langt de planlagte erstatningskostnadene.
• Når søknadskravene er endret — Høyere spenninger, økte belastninger eller endringer i miljøforhold (nye kjemikalier på fabrikkgulvet, ny HVAC-ruting, utvidet utendørs eksponering) kan bety at den eksisterende kabelspesifikasjonen ikke lenger er tilstrekkelig, uavhengig av dens fysiske tilstand.
• Når tilgangskostnadene er høye — I underjordiske eller innebygde kabelstrekninger der det kreves graving eller strukturell åpning for å få tilgang til kabelen, er utskifting under et allerede åpent vedlikeholdsvindu nesten alltid mer kostnadseffektivt enn en fremtidig reparasjon etter en feil.

Motsatt er reparasjon hensiktsmessig når skaden er tydelig lokalisert - et enkelt mekanisk hakk, en termineringsfeil, et gnagerskadepunkt på ellers frisk kabel med gjenværende levetid og isolasjonsmotstand godt innenfor spesifikasjonene. En riktig utført reparasjon med klassifiserte varmekrympende eller kaldkrympende skjøtematerialer, riktig installert, kan gjenopprette kretsen til full levetid på det tidspunktet uten å kompromittere den omkringliggende kabelen.

Ofte stilte spørsmål om ledningslevetid

Eldres ubrukt ledning fortsatt?

Ja. Polymerisolasjon gjennomgår kjemisk nedbrytning uavhengig av om det går elektrisk strøm. UV-eksponering, varme og oksidasjon foregår uavhengig av elektrisk belastning. Tråd som er lagret under tøffe forhold - høy varme, UV-eksponering eller kontakt med reaktive kjemikalier - kan degraderes betydelig under lagring. Tråd som lagres innendørs under kjølige, mørke, tørre forhold vil beholde sine egenskaper i mange år.

Hvordan påvirker vann levetiden på ledningene under jorden?

Vann er den primære aldringsmekanismen for direkte nedgravde og kanalinstallerte mellomspenningskabler med XLPE-isolasjon. Vanntredannelse - et fenomen der vannmolekyler under AC-spenningsspenning danner mikroskopiske dendrittiske kanaler gjennom isolasjonen - reduserer gradvis dielektrisk styrke. Kabler installert i våte miljøer uten trehemmende XLPE (TR-XLPE) kan svikte på så få som 15 til 20 år , mot 30 til 40 år for TR-XLPE-ekvivalenter. For direkte nedgraving i områder med kjent høyt grunnvann, er spesifikasjon av TR-XLPE-isolasjon standard ingeniøranbefaling.

Er det en måte å teste ledningens levetid uten å ta den ut av drift?

Flere ikke-destruktive testmetoder tillater in situ vurdering. Isolasjonsmotstandsmåling (megohmmeter-testing) gir et øyeblikksbilde av gjeldende isolasjonstilstand. Dielektrisk absorpsjonsforhold (DAR) og polarisasjonsindeks (PI) tester gir tilleggsinformasjon om fuktighetsinnhold og isolasjonskvalitet. For mellomspenningskabler kan partiell utladningstesting med svært lav frekvens (VLF) identifisere avansert degradering uten å stresse kabelen til svikt. Disse metodene kan ikke forutsi gjenværende levetid med presisjon, men de gir risikobasert informasjon som veiledning for vedlikeholdsbeslutninger.

Påvirker trådmåleren levetiden?

Indirekte, ja. En leder med riktig størrelse for belastningen den bærer kjører kjøligere, noe som forlenger isolasjonens levetid. En underdimensjonert leder - som fører strøm over dens nominelle kapasitet - blir varmere, og akselererer isolasjonsaldring med hastigheten beskrevet av Arrhenius-forholdet. Konsekvent kjøring av en leder på 110 % av nominell strøm kan redusere isolasjonslevetiden med 30 til 50 % sammenlignet med riktig størrelse operasjon.

Hvordan påvirker kvaliteten på en wire- og kabelekstruder sluttkunden?

Sluttkunden som kjøper ferdig kabel har sjelden innsyn i produksjonsutstyret som brukes til å lage den. Imidlertid vil kabel produsert på en høypresisjons lednings- og kabelekstruder med inline kvalitetsovervåking vise mer konsistent isolasjonsveggtykkelse, færre interne defekter og jevnere sammensatte egenskaper enn kabel produsert på utstyr med lavere presisjon. Spesifisering av kabel fra produsenter med kontrollerbare kvalitetsstyringssystemer – ISO 9001-sertifisering, UL-liste, uavhengig tredjepartstesting – gir meningsfull forsikring om at kabelen ble produsert med utstyr og prosesser som er i stand til å levere den nominelle levetiden.
