Gir innpakning av elektriske kabler skade? Hva du trenger å vite

Det korte svaret: Å pakke inn kabler er trygt - men bare når det er gjort riktig

Å pakke sammen elektriske kabler og skjøteledninger forårsaker ikke i seg selv skade eller sikkerhetsrisiko. Hvordan du pakker dem inn gjør imidlertid en enorm forskjell. Tett vikling, bøying i skarpe vinkler eller bunting av kabler mens de er under belastning kan generere varme, forringe isolasjonen og forkorte ledningens levetid. Grunnårsaken til de fleste kabelrelaterte feilene er ikke selve innpakningen, men feil innpakningsteknikk kombinert med kabelkonstruksjon av lav kvalitet.

For å forstå hvorfor noen kabler holder i flere tiår mens andre sliter, overopphetes eller svikter i løpet av et år, må man se på to sammenkoblede faktorer: hvordan kabler lagres og administreres i daglig bruk, og hvordan kabelen ble produsert i utgangspunktet – spesielt rollen til wire- og kabelekstruderen i å bestemme sluttproduktets strukturelle integritet.

Hvorfor måten du pakker kabler på egentlig betyr noe

Elektriske kabler og skjøteledninger er ikke bare metallledere. De er lagdelte systemer - en lederkjerne omgitt av isolasjon, noen ganger med ekstra skjerming eller kappe - og hvert lag har fysiske toleranser. Når du pakker en kabel, legger du mekanisk belastning på alle disse lagene samtidig.

Varmeoppbygging i kveilede forlengelsesledninger

En av de mest dokumenterte risikoene ved å pakke kabler er termisk akkumulering. Når en forlengelsesledning er kveilet og fortsatt koblet til en strømførende krets, oppfører den seg som en induktor - varme som genereres av elektrisk motstand kan ikke spre seg så effektivt som den ville gjort i en utsveilet tilstand. En helt opprullet 13-amp skjøteledning som bærer nær den nominelle belastningen kan nå temperaturer 30–50 °C høyere enn den samme kabelen lagt flatt. Dette er grunnen til at forlengelsestrådsneller som selges i Storbritannia og EU har eksplisitte advarsler om å rulles helt opp før bruk under tung belastning.

Varmeoppbyggingen akselererer nedbrytningen av isolasjonen. De fleste standard PVC-isolasjoner er vurdert til å fungere kontinuerlig ved 70°C. Gjentatte overopphetingssykluser fører til at PVC-en blir sprø, sprekker og til slutt eksponerer lederen - og skaper en sjokk- og brannfare som ser ut til å komme ut av ingenting år etter den første skaden.

Mekanisk stress på leder og isolasjon

Bøyeradius er en kritisk spesifikasjon for enhver kabel. Hver ledningstype har en minste bøyeradius - den strammeste kurven den kan opprettholde uten permanent deformasjon. Å vikle kabler tett rundt en liten krok, et kabeltrommelnav med en smal kjerne, eller til og med din egen arm kan bryte denne minste bøyeradius. Konsekvensene inkluderer:

• Mikrobrudd i individuelle trådtråder i lederen
• Spenningssprekker i isolasjonsjakken, spesielt i kalde omgivelser
• Delaminering av kappen fra isolasjonen i flerlagskabler
• Økt motstand på skadede punkter, noe som fører til lokal oppvarming

For standard 1,5 mm² fleksibel kabel som vanligvis brukes i husholdningsskjøteledninger, er den anbefalte minste bøyeradius vanligvis 15–20 mm. De fleste pakker kabler inn i løkker som er langt mindre enn dette uten å innse den langsiktige skaden de forårsaker.

Rollen til Ekstruder for ledning og kabel i kabelkvalitet

Før en kabel når forbrukerens hender, går den gjennom en produksjonsprosess der wire- og kabelekstruderen er det sentrale utstyret. Ekstruderen påfører isolasjons-, kappe- og mantellagene på lederen ved å tvinge smeltet polymer - vanligvis PVC, XLPE, LSZH eller TPE - gjennom en nøyaktig konstruert dyse ved kontrollert temperatur, trykk og hastighet. Kvaliteten på denne ekstruderingsprosessen bestemmer direkte hvor godt en kabel tåler de fysiske påkjenningene ved daglig pakking, bøying og vikling.

Hvordan ekstruderingsparametre påvirker holdbarheten

En tråd- og kabelekstruder opererer innenfor et stramt parametervindu. Avvik fra optimale innstillinger introduserer defekter som kanskje ikke er synlige for det blotte øye, men som reduserer kabelens mekaniske og termiske ytelse betydelig:

Dette er grunnen til at kabler fra anerkjente produsenter – hvis tråd- og kabelekstruderlinjer overvåkes med in-line gnisttesting, veggtykkelsesmålere og kontinuerlig diametermåling – konsekvent overgår billig import som hopper over disse kvalitetskontrollene. En kabel med jevn 0,8 mm isolasjonsvegg hele veien rundt vil bøye seg tusenvis av ganger mer før den svikter enn en med en 0,4 mm tynn flekk på den ene siden.

Isolasjonsmaterialevalg og deres effekt på fleksibilitet

Polymerforbindelsen som mates inn i tråd- og kabelekstruderen spiller også en stor rolle i hvordan en ferdig kabel reagerer på innpakning. Ulike isolasjonsmaterialer har svært forskjellige fleksibilitetsprofiler:

• Standard PVC: Lav pris, mye brukt, men blir stiv og sprø ved temperaturer under 0°C. Innpakning av PVC-isolerte kabler i kalde omgivelser øker risikoen for isolasjonssprekker betydelig.
• Fleksibel PVC (med myknere): Mye mer smidig ved lave temperaturer, mer tilgivende når den er kveilet tett. Vanligvis brukt i husholdningsskjøteledninger.
• XLPE (kryssbundet polyetylen): Utmerket termisk motstand opp til 90°C kontinuerlig, bedre mekaniske egenskaper enn PVC, men mindre fleksibel ved romtemperatur. Brukes i tyngre kabler.
• TPE (termoplastisk elastomer): Overlegen fleksibilitet og ytelse ved kalde temperaturer. Kabler med TPE-kapper kan kveiles tett og forblir uskadde, og derfor er de foretrukket for bærbart verktøy og utendørsutstyr.
• LSZH (Low Smoke Zero Halogen): Brukes i miljøer der giftig røyk er et brannsikkerhetsproblem, for eksempel tunneler og datasentre. Generelt stivere enn PVC-ekvivalenter.

Å vite hvilket materiale kabelens isolasjon er laget av, hjelper deg med å ta en mer informert beslutning om hvor tett den kan pakkes, og under hvilke omgivelsestemperaturforhold.

Riktige teknikker for innpakning av elektriske kabler og skjøteledninger

Når du kjenner til risikoene, er det neste praktiske spørsmålet hvordan du pakker kabler riktig slik at de varer lenger, forblir tryggere og forblir enkle å distribuere. Det er flere etablerte metoder som brukes av fagfolk innen audiovisuelle, elektriske og byggetekniske næringer som perfekt oversetter seg til hverdagslig hjemme- og arbeidsplassbruk.

Over-Under-metoden

Over-under-teknikken er gullstandarden for innpakning av kabler som må kveiles og lagres gjentatte ganger. I stedet for å vikle kabelen i samme rotasjonsretning hver gang - noe som bygger opp torsjonsspenning i lederen - veksler du retningen på hver sløyfe. Den ene løkken går "over" i en naturlig bue, den neste går "under" med en liten vri innover, og så videre vekselvis. Dette resulterer i en spole som ligger flatt, ruller ut uten å knekke, og som ikke akkumulerer den minneeffekt-vridningen som ødelegger kabler over tid. Profesjonelle lydteknikere og kamerateam bruker denne metoden som standard fordi en enkelt mikrofon eller videokabel kan koste flere hundre dollar.

Respekter minimum bøyeradius

Som en praktisk tommelfingerregel bør sløyfediameteren ved kveiling av en kabel være minst 8 til 10 ganger kabelens ytre diameter. For en typisk forlengelsesledning med 10 mm diameter betyr dette løkker som ikke er mindre enn 80–100 mm i diameter. Å vikle rundt en smal krok, en tynn spiker eller fingrene skaper bøyninger langt strammere enn dette, og gjentatt bruk forverrer skaden til en feil oppstår.

Bruke kabelbånd, borrelås og riktige sneller

Hvordan du sikrer en innpakket kabel betyr like mye som selve innpakningsteknikken:

• Kabelbånd med borrelås er å foretrekke fremfor plastglidebånd fordi de ikke komprimerer kabelen. En glidelås knyttet tett rundt en bunt med kabler skaper et punkt med konsentrert trykk som kan deformere isolasjon og skape et svakt isolasjonspunkt over tid.
• Gjenbrukbare borrelåsstropper designet spesielt for kabler – tilgjengelig fra produsenter som Hellermann Tyton og Panduit – påfør jevnt, forsiktig trykk rundt spolen uten innsnevring.
• Kabeltrommel med stor kjernediameter opprettholde en sikker bøyeradius i hele lagret lengde. Spoler med en kjernediameter på minst 150 mm anbefales for skjøteledninger med en lengde på opptil 25 m.
• Figur-8 lagring på en fast brakett eller tapp er et alternativ til kveiling som fullstendig eliminerer vridningsspenning. Kabelen krysser seg selv i midtpunktet med hver vikling, og opphever rotasjonen som er introdusert på hver side.

Vikle aldri en spenningsførende, belastet skjøteledning mens den er kveilet

Dette fortjener sin egen vekt. Hvis du bruker en skjøteledning for å drive utstyr som nærmer seg den nominelle strømstyrken - for eksempel en romvarmer, et elektroverktøy eller en høytrykksvasker - ledningen må være helt avviklet før bruk. Å kjøre en spiral forlengelsesledning med 10 ampere på en 13-amp-kabel er en kjent brannrisiko. Britiske brannetterforskningsdata har gjentatte ganger identifisert opprullede skjøteledninger som en antennelseskilde ved brann i hjemmet. IET Wiring Regulations og produsentens veiledning gjenspeiler begge dette.

Hvordan tråd- og kabelekstruderteknologi påvirker innpakningsatferden til moderne kabler

Ytelsesforskjellen mellom en kabel som overlever tusenvis av wrap-unwrap-sykluser og en som svikter etter noen måneder, kommer nesten utelukkende ned til det som skjedde inne i wire- og kabelekstruderen under produksjonen. Moderne ekstruderlinjer er betydelig mer sofistikerte enn de for tjue år siden, og de resulterende kablene gjenspeiler dette fremskrittet.

Enkeltpass flerlags ekstrudering

Moderne tråd- og kabelekstruderkonfigurasjoner kan påføre flere polymerlag i en enkelt passasje gjennom en tandem- eller trippelhodemontering. Denne co-ekstruderingsteknikken skaper en kabel der isolasjonslaget og den ytre kappen er smeltet sammen på et molekylært nivå i stedet for bare å sitte oppå hverandre. Ko-ekstruderte kabler motstår delaminering under gjentatt bøyning - en kritisk fordel for alle kabler som regelmessig blir kveilet og avviklet.

Kontinuerlig vulkanisering og XLPE-behandling

For kabler med høyere spesifikasjoner, mates lednings- og kabelekstruderen inn i et kontinuerlig vulkaniseringsrør (CV) hvor den ekstruderte XLPE-isolasjonen kryssbindes av varme og trykk umiddelbart etter påføring. Tverrbindingen skaper et tredimensjonalt polymernettverk som ikke kan smelte - i motsetning til termoplastisk isolasjon - og er langt mer motstandsdyktig mot permanent deformasjon når kabler pakkes inn under belastning. XLPE-kabler tåler kontinuerlige driftstemperaturer opp til 90°C sammenlignet med 70°C for standard PVC, noe som gir en større termisk sikkerhetsmargin når kabler lagres i spoler.

Presisjonskontroll for veggtykkelse

Moderne tråd- og kabelekstruderlinjer er utstyrt med laser- eller røntgendiametermålere og automatiske sentreringssystemer som holder lederen sentrert i formen til toleranser på ±0,02 mm eller bedre. Dette sikrer en jevn veggtykkelse rundt hele kabelens omkrets. Eksentrisitet - der lederen sitter utenfor midten, noe som gjør den ene siden av isolasjonen tynn - er en av hovedårsakene til isolasjonssvikt ved bøyninger, fordi den tynne siden får størst mekanisk påkjenning når kabelen bøyer seg.

Når du kjøper skjøteledninger eller elektriske kabler for generell bruk, er det å se etter produkter produsert i henhold til IEC 60227, IEC 60502 eller BS 6004 standarder en rimelig proxy for å vite at lednings- og kabelekstruderprosessen ble riktig kontrollert. Disse standardene spesifiserer minimumsveggtykkelser, lederkonstruksjon og elektriske testkrav som en dårlig ekstrudert kabel ville mislykkes.

Vanlige feil ved innpakning av elektriske kabler og skjøteledninger

Selv folk som generelt er forsiktige med utstyret sitt, gjør regelmessig innpakningsfeil som forverrer seg til alvorlig skade over måneder og år. Her er de mest observerte feilene og hvorfor de betyr noe:

• Innpakning fra pluggen innover: Dette setter det mest mekanisk belastede punktet - strekkavlastningen ved pluggen - under ekstra bøyebelastning hver gang kabelen pakkes inn. Begynn alltid å kveile fra midten av kabelen og avslutt i begge ender.
• Feste spolen ved å vri kabelen rundt seg selv: Å knytte en kabel inn i en knute ved hjelp av sin egen hale skaper en skarp bøy og torsjonsspenningspunkt som ikke kan angres uten å belaste kabelen ytterligere. Bruk en separat borrelås eller kabelbånd i stedet.
• Oppbevaring av kabler på varme steder mens de er kveilet: En kveilet kabel som er lagret ved siden av en kjele, i nærheten av en radiator eller i en varm bil, akselererer myknermigreringen betydelig ut av PVC-isolasjon. Når mykneren er borte, blir PVC-en stiv og sprø.
• Vikle kabler tett rundt utstyrshåndtak: Mange pakker skjøteledninger tett rundt håndtaket på et elektroverktøy eller en støvsuger for oppbevaring. Den tette radien ved viklingspunktene og trykket fra kabelens eget strekk forårsaker vedvarende deformasjon.
• Stable tunge gjenstander på toppen av kveilede kabler: Flate spoler som er lagret under hyller med verktøy eller utstyr stablet på dem, lider av kompresjonsdeformasjon av isolasjonen. Dette er spesielt skadelig for kabel med flate bånd.

Inspisere kabler for skade forårsaket av feil innpakning

En av de undervurderte aspektene ved kabelvedlikehold er å vite hva du skal se etter når du vurderer om en kabels innpakningshistorikk har forårsaket skade. Visuell inspeksjon fanger opp de mest alvorlige problemene før de blir sikkerhetsfarer.

Visuelle tegn på innpakningsskade

• Kinking: En skarp V-form eller U-form i kabelkappen som ikke slapper av når kabelen legges flatt. Dette indikerer at ledertrådene under har blitt permanent deformert.
• Hvite stressmerker på ytterjakken: En blek eller hvitaktig misfarging ved et bøyepunkt indikerer at polymeren har strukket seg utover dens elastiske grense. Dette kalles "stressbleking" og er et tidlig varseltegn på sprekker som kommer.
• Synlige sprekker på ytterjakken: Eventuelle overflatesprekker skal behandles som en diskvalifiserende defekt. Selv om den underliggende isolasjonen virker intakt, tillater en sprukket kappe fuktinntrengning som akselererer lederkorrosjon og til slutt forårsaker isolasjonssvikt.
• Permanent sett eller "minnekveiling": En kabel som beholder sin kveilform og ikke kan legges flatt uten å springe tilbake har betydelig indre vridningsspenning. Dette er mindre farlig enn å sprekke, men indikerer akkumulert tretthet.
• Varmemisfarging ved kabelinnføringspunktet til en plugg eller stikkontakt: Brun eller gul misfarging av kabelkappen nær en kontakt indikerer at overoppheting har oppstått - ofte forårsaket av overdreven motstand ved et skadet bøyepunkt innenfor kontaktinngangssonen.

Enhver kabel som viser knekk, sprekker, stressbleking eller varmemisfarging bør tas ut av drift umiddelbart. Å forsøke å reparere husholdningskabel med elektrisk tape er ikke en sikker langsiktig løsning - tapelimet brytes ned over tid, og den underliggende skaden på lederen er kanskje ikke synlig eksternt.

Velge skjøteledninger og kabler bygd for gjentatt innpakning

Hvis applikasjonen din involverer ofte kveiling og avvikling av kabel – utendørs verktøy, bærbart utstyr, bruk på verksted – avgjør valget av kabel ved kjøpsstedet hvor lenge den vil vare og hvor trygt den kan oppbevares. Her er hva du skal se etter:

Klasse 5- og Klasse 6-ledere – de fintrådete betegnelsene under IEC 60228 – kan ha individuelle tråddiametere så små som 0,1 mm sammenlignet med 0,4 mm i en Klasse 1 solid leder. Denne fintrådingen oppnås ved hjelp av presisjonsledertrekke- og buntemaskiner oppstrøms wire- og kabelekstruderen, og den endrer fundamentalt hvordan den ferdige kabelen reagerer på bøyning. En klasse 5-leder i en 1,5 mm² fleksibel ledning kan inneholde over 30 individuelle kobbertråder, som hver bare bærer en del av den totale strømmen, med hver tråd i stand til å bevege seg i forhold til naboene når kabelen bøyer seg. Dette er grunnen til at fleksible skjøteledninger føles merkbart forskjellig fra de faste ledningene inne i veggene - og hvorfor de kan overleve tusenvis av viklingssykluser som ville knekke en solid leder på dager.

Industri og forskriftskontekst: Hva standarder sier om kabelinnpakning

Elektriske sikkerhetsforskrifter og kabelstandarder foreskriver vanligvis ikke nøyaktig hvordan forbrukere skal pakke inn kablene sine, men de setter produksjons- og bruksterskler som gjør sikker pakking mulig. Å forstå disse standardene bidrar til å kontekstualisere hva en kabel er designet for å tåle.

• IEC 60227 spesifiserer PVC-isolerte kabler for nominelle spenninger opp til og med 450/750V, som dekker konstruksjons-, testings- og merkingskravene som en lednings- og kabelekstruderdrift må oppfylle for å produsere kompatibel kabel.
• IEC 60884 og BS 1363 dekke plugg- og stikkontaktsystemene som skjøteledninger kobles til, og inkluderer krav til strekkavlastning som beskytter kabelinnføringspunktet – det mest sårbare stedet for bøyindusert skade.
• EN 50525 er den harmoniserte europeiske standarden for lavspente energikabler, inkludert fleksible ledninger for generell bruk. Den spesifiserer bøyetester, varmealdringstester og minimumslederfleksibilitetskrav som kabler må bestå før de kan selges i europeiske markeder.
• HMS-veiledning (UK Health and Safety Executive) om elektrisk sikkerhet på arbeidsplassen lister eksplisitt opp kveilte skjøteledninger som brukes ved eller nær merkestrøm som en anerkjent elektrisk fare, og anbefaler at arbeidere bruker kabelspoler med termiske utkoblinger når de bruker skjøteledninger ved høy belastning.

Bøyetesten spesifisert i EN 50525 – der en prøve av kabelen bøyes rundt en dor med definert diameter i minimum 30 000 sykluser – gir en konkret indikasjon på hva standardkompatible kabler er designet for å tåle. En kabel som består denne testen på fabrikken, etter å ha blitt produsert på en riktig kalibrert tråd- og kabelekstruder med jevn veggtykkelse og god polymerkvalitet, har en fundamentalt forskjellig levetidsprofil fra en ikke-kompatibel kabel som omgår disse testene.

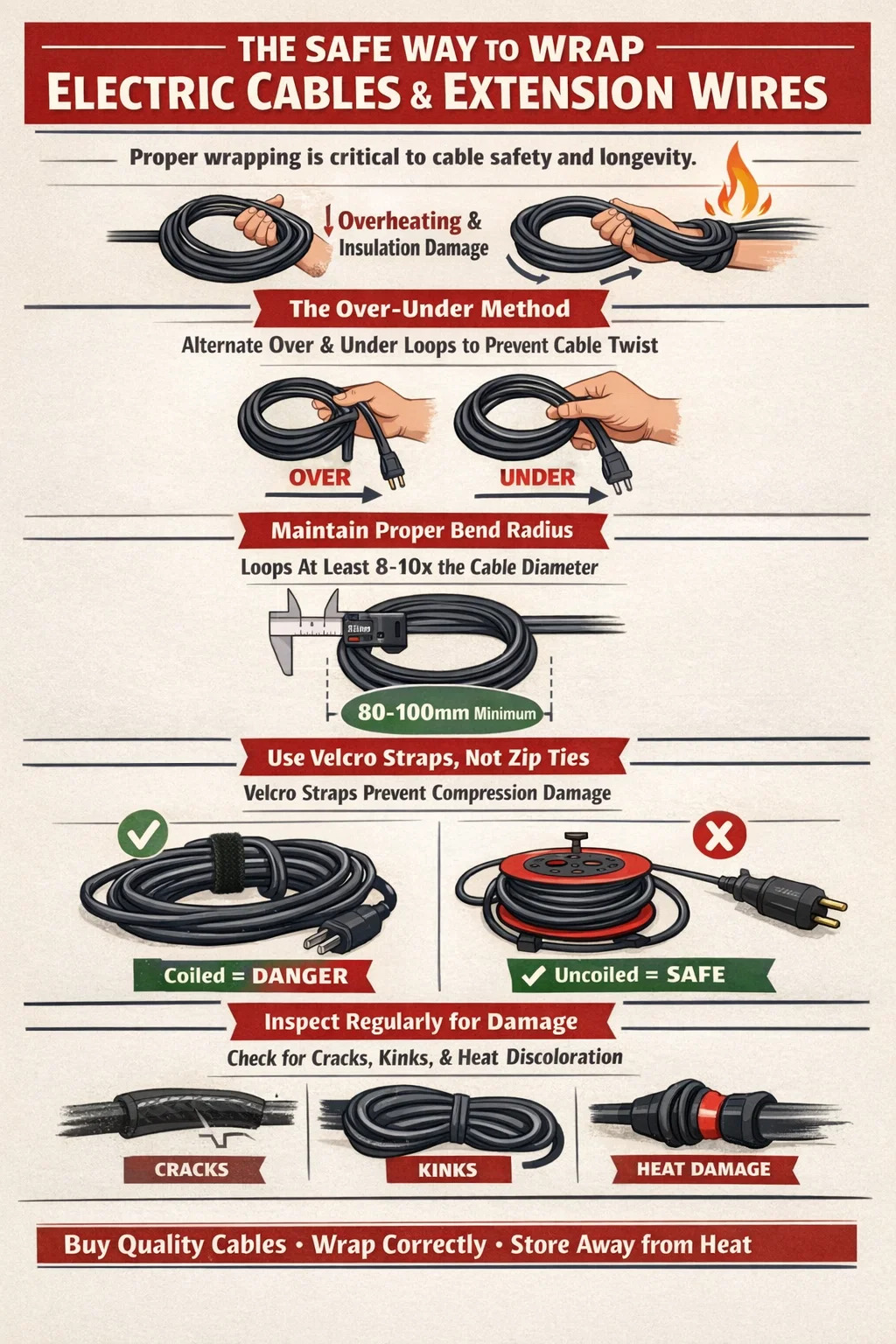

Praktisk oppsummering: Nøkkelregler for sikker innpakning av elektriske kabler

Her er nøkkelprinsippene for alle som administrerer elektriske kabler og skjøteledninger i et hjem, verksted eller profesjonelt miljø, sammen til praktisk veiledning:

1. Rull alltid ut skjøteledningene helt før du bruker dem under store elektriske belastninger. Selv delvis avvikling er bedre enn ingen. Å kjøre en spiral 13-amp ledning på 10 ampere eller mer er en dokumentert brannfare.
2. Bruk over-under-innpakningsteknikken for kabler som ofte blir kveilet og avviklet. Dette eliminerer torsjonsminne og forlenger kabelens levetid betydelig.
3. Oppretthold en sløyfediameter på minst 8–10 ganger kabelens ytre diameter ved kveiling. For en 10 mm kabel bør løkkene ha en diameter på minimum 80–100 mm.
4. Sikre spoler med borrelåsbånd i stedet for glidelås. Glidelås skaper kompresjonsskader på sikringspunktet over tid.
5. Kjøp kabler laget i henhold til IEC- eller BS-standarder og se etter fleksibel PVC- eller TPE-isolasjon og klasse 5 eller klasse 6 fintrådet ledere for applikasjoner som involverer vanlig kveil.
6. Inspiser kablene regelmessig for kinking, stressbleking, sprekker eller varmemisfarging nær plugger. Ta skadede kabler ut av drift umiddelbart.
7. Oppbevar kabler unna varmekilder og unngå å stable tunge gjenstander på kveilede kabler.

Kabler er ikke vedlikeholdsfrie komponenter. Kombinasjonen av riktig innpakningsteknikk, passende kabelvalg – underbygget av kvalitetstråd- og kabelekstruderproduksjon – og regelmessig inspeksjon produserer et system som er både trygt og økonomisk på lang sikt. Kostnadsforskjellen mellom en kompatibel, godt laget skjøteledning og et billig ikke-kompatibelt alternativ er sjelden mer enn noen få dollar eller pund. Kostnadsforskjellen i feilutfall er umåtelig større.
