Hva er en skjermet ledning?

Hva er en skjermet ledning: Det direkte svaret

En skjermet ledning er en elektrisk leder - eller gruppe av ledere - pakket inn i ett eller flere lag med ledende materiale designet for å blokkere elektromagnetisk interferens (EMI) og radiofrekvensinterferens (RFI). Skjoldet fungerer som et Faraday-bur rundt de signalbærende lederne på innsiden, og omdirigerer uønsket elektrisk støy til jord i stedet for å la det forvrenge det overførte signalet. Rent praktisk betyr dette at data-, lyd-, video- eller strømsignalet som beveger seg gjennom ledningen ankommer destinasjonen renere og mer nøyaktig enn det ville gjort gjennom et uskjermet alternativ.

Skjermede ledninger er grunnkravet for ethvert miljø der signalintegriteten ikke kan kompromitteres — industrielle automasjonsgulv, medisinsk utstyr, romfartsskap, kringkastingsstudioer og høyhastighetsdatasentre er alle avhengige av dem daglig. Uten skjerming absorberer sensitive ledere utstrålt energi fra nærliggende motorer, vekslende strømforsyninger, lysrør og til og med andre kabler som går parallelt, noe som forringer ytelsen og introduserer feilrater som forsterker i skala.

Skjermingsdekningen er uttrykt i prosent. Et folieskjold oppnår vanligvis 100 % dekning, mens et flettet skjold varierer fra 85 % til 98 % avhengig av flettevinkel og trådtetthet. For de fleste industrielle signalkabler sikter ingeniører på minst 90 % dekning for å møte kravene i IEC 61000 og MIL-DTL-17 uten unødvendig å øke kabeldiameteren eller kostnadene.

Hvordan skjermingslaget er konstruert

Skjoldet i seg selv er ikke et enkelt standardisert lag. Produsenter velger skjermingsarkitektur basert på frekvensområdet for forventet interferens, fleksibilitetskravene til kabelen og installasjonsmiljøet. Å forstå hver konstruksjonstype hjelper når du skal spesifisere kabel for et nytt prosjekt eller evaluere en eksisterende installasjon.

Folieskjold

Et folieskjold består av et tynt lag av aluminium eller kobber bundet til en polyesterfilmbærer. Folien vikler seg rundt lederbunten med en definert overlapping – typisk 10 % til 25 % – for å opprettholde elektrisk kontinuitet. Folieskjold gir 100 % overflatedekning, noe som gjør dem svært effektive mot høyfrekvent EMI over 100 kHz. De er lette, gir minimal diameter og er kostnadseffektive for flerkjerneinstrumentering og datakabler. Avveiningen er at folieskjold er relativt skjøre og ikke egnet for kabler som bøyer seg kontinuerlig i bruk.

Flettede skjold

Et flettet skjold dannes ved å sammenflette fine tråder av fortinnet kobber, blank kobber eller sølvbelagt kobbertråd i et vevd mønster rundt den isolerte lederen(e). Flettedekning avhenger av antall bærere, plukker per tomme og trådtråddiameter. En flette som er optimalisert for lavfrekvent dempning - for eksempel under 10 MHz - kan bruke en 36-bærer, 16-tråds konfigurasjon med 95 % dekning. Flettede skjermer gir utmerket mekanisk styrke, opprettholder dekning selv når kabelen bøyes gjentatte ganger, og tilbyr lav overføringsimpedans, som er nøkkelen for skjermingseffektivitet ved lavere frekvenser.

Spiral og serverte skjold

En spiral (eller serve) skjold vikler tråder spiralformet rundt kabelkjernen i stedet for å flette dem sammen. Denne konstruksjonen gir kabelen maksimal fleksibilitet og den laveste bøyeradiusen av enhver skjermet design, og det er grunnen til at spiralskjermede kabler dominerer i mikrofonledninger, hodesettkabler og medisinske pasientovervåkingsledninger som beveger seg konstant under bruk. Dekningen er litt lavere enn en flette ved samme lederantall, og kontaktmotstanden øker ved høyere bøyningssykluser, så spiralskjold er vanligvis ikke spesifisert for RF- eller høyfrekvente dataapplikasjoner.

Kombinasjonsskjold

For miljøer med interferens over et bredt frekvensspektrum, skjermer kombinasjonen lagfolie og flette sammen. Folien tetter hvert gap for høyfrekvent beskyttelse mens flettet gir mekanisk robusthet og forbedrer lavfrekvent skjermingseffektivitet. Denne arkitekturen er standard i Cat 7 og Cat 8 nettverkskabler så vel som high-end koaksialkabler som brukes i kringkastings- og RF-overføringsapplikasjoner. Kombinasjonsskjermer kan oppnå overføringsimpedansverdier under 5 milliohm per meter , som direkte oversettes til målbare signalkvalitetsforbedringer i krevende installasjoner.

Rollen til Tråd- og kabeltaping i skjermet kabelmontering

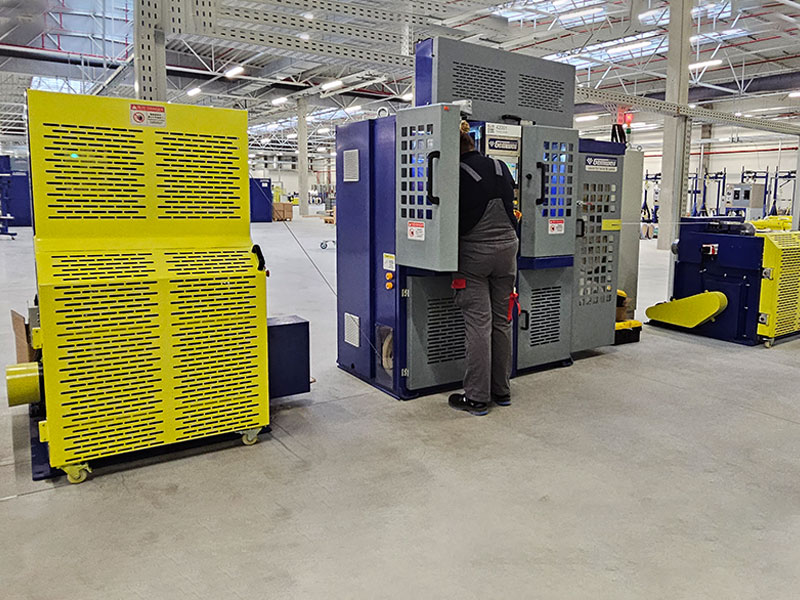

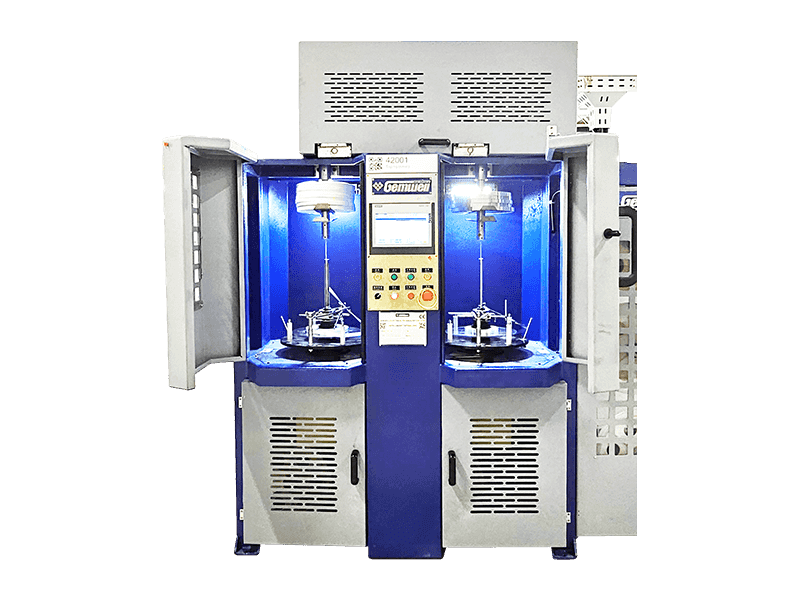

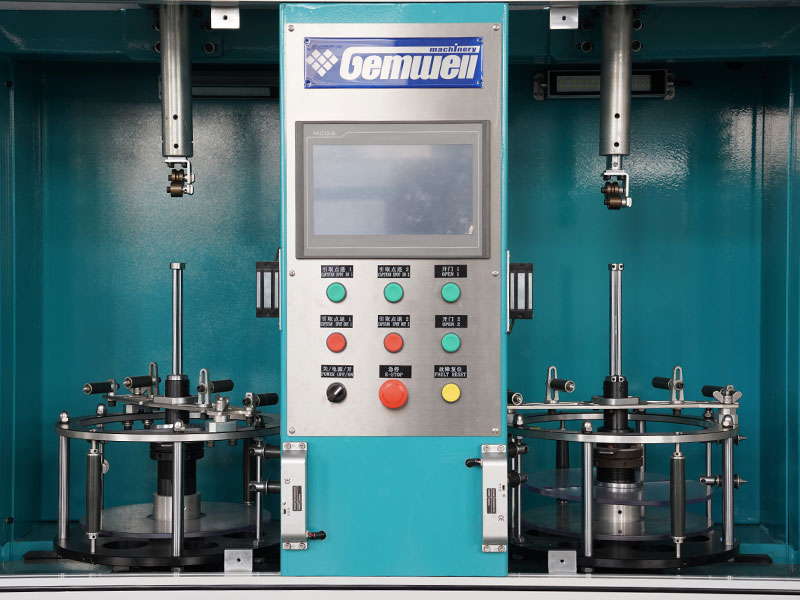

Før det ledende skjermlaget påføres, skjer et kritisk mellomtrinn: lednings- og kabelteiping. Denne prosessen vikler spesialtape rundt lederbunten eller individuelle isolerte ledere for å tjene flere strukturelle og funksjonelle formål som direkte påvirker hvor godt den ferdige skjermede kabelen yter.

Tråd- og kabelteiping fungerer som en skiller mellom den indre isolasjonen og den ytre skjermen. Uten denne separasjonen ville folien eller flettet presset direkte mot de isolerte lederne, noe som skaper mekanisk slitasje under bøyning og introduserer kapasitiv kobling mellom skjermen og signallederne. Et konsistent, glatt tapelag forhindrer begge problemene. Tapen opprettholder også rundheten til kabelkjernen slik at skjermingen påføres jevnt over hele omkretsen - en uregelmessig kjerneoverflate fører til ujevn folieoverlapping og inkonsekvent flettedekning, som begge forringer skjermingseffektiviteten.

I flerkjernede skjermede kabler er individuelt par- eller gruppeskjerming helt avhengig av lednings- og kabeltaping for mekanisk integritet. Hvert tvunnet par i et skjermet tvunnet par (STP) eller folietvinnet par (FTP) design mottar sin egen folietape omslag før det overordnede skjoldet påføres. Dette forhindrer krysstale mellom parene, samtidig som den ytre flettet fortsatt kan fungere som et støyavvisningslag i vanlig modus for hele kabelen. Uten det indre tapetrinnet ville geometrien til hvert par endret seg under kablingsprosessen, og ødelegge impedanskonsistensen som definerer kabelens datahastighetskapasitet.

Tapetyper som brukes i kabelproduksjon

Ikke alle tapematerialer er utskiftbare. Kabelprodusenter velger tapetype basert på driftstemperatur, dielektriske krav, fleksibilitetskrav og om selve tapen må bidra til skjerming.

Overlappsprosenten under wire- og kabeltaping er også en kontrollert variabel. 50 % overlapping er standard for polyesterfilmtape som brukes som bindelag. For aluminium-polyester foliebånd som utfører en skjermingsfunksjon, er en tettere overlapping på 25 % vanlig fordi folien i seg selv gir 100 % dekning – overlappingen trenger bare å sikre at ingen åpning åpner seg når kabelen bøyer seg. Produsenter definerer overlappingstoleranser i sine prosesskontrolldokumenter, og avvik som overstiger ±5 % flagges for etterarbeid i kvalitetskontrollerte produksjonsmiljøer.

Skjermet vs. uskjermet ledning: når forskjellen faktisk betyr noe

Ytelsesgapet mellom skjermet og uskjermet ledning er ikke teoretisk – det viser seg på målbare måter avhengig av applikasjonen. Å forstå når skjerming er essensielt kontra når det er unødvendig bidrar til å unngå overspesifisering av kabel (som øker kostnadene og installasjonskompleksiteten) eller underspesifisere den (noe som forårsaker reelle driftsproblemer).

Uskjermet tvunnet par (UTP)-kabel – standarden for de fleste kontor-Ethernet-installasjoner – fungerer utmerket i miljøer der EMI-kilder er minimale og kabelstrekninger holdes under ca. 90 meter. Vridningen i paret gir en moderat grad av common-mode støyavvisning, som er tilstrekkelig for 10/100/1000Base-T Ethernet i et typisk næringsbygg. I det øyeblikket disse kabelføringene går inn i et industrielt miljø med frekvensomformere med variabel frekvens, store motorer eller tette ledninger som fører strøm- og signalkabler sammen, reduseres UTP-ytelsen målbart. Bitfeilrater stiger, koblingshastigheter faller til lavere autoforhandlede hastigheter, og pakkeomsendinger øker.

Skjermet tvunnet par (STP, FTP eller S/FTP avhengig av arkitekturen) løser disse problemene ved å inneholde signalet inne i skjermen og avvise eksternt koblet støy før det når lederne. Den samme 90-meteren som sliter med UTP i industrielle omgivelser, yter pålitelig ved Gigabit-hastigheter når riktig skjermet kabel brukes - forutsatt at skjermen er korrekt terminert til jord i begge ender.

Miljøer som krever skjermet ledning

• Produksjons- og monteringslinjer med servodrev og frekvensomformere (VFD) som opererer over 1 kHz svitsjefrekvenser
• Medisinsk bildebehandlingsutstyr der selv lavamplitudestøy på sensorledninger forvrenger diagnostiske data
• Kringkasting og lydproduksjon der 60 Hz brummen fra strøminfrastruktur forringer signalkvaliteten
• Instrumentering kjører i kjemiske anlegg der kabelbakker blander termoelementsignalledninger med 480V strømforsyninger
• Bilelektronikk i høyspente EV-plattformer der det kreves skjermede HV-kabler for å forhindre interferens med CAN-buss og LIN-busskommunikasjon
• Datasentre som kjører 25G og 100G kobberforbindelser der passive DAC-kabler er avhengige av effektiv skjerming for å oppfylle BER-mål under 10^-12

Hvor uskjermet ledning forblir det riktige valget

• Standard kontor- og bolig-Ethernet under 1 Gbps i rene elektriske miljøer
• Intern kabling i godt utformede skjermede skap hvor skapet i seg selv gir EMC-beskyttelse
• Ikke-kritisk likestrømsfordeling ved lave strømmer der ledet støy er akseptabelt
• Kort signal går under 1 meter i godartede miljøer der koblingslengden er utilstrekkelig til å fange opp meningsfull interferens

Jording av skjermet ledning riktig

En skjermet ledning som ikke er skikkelig jordet gir liten eller ingen beskyttelse. Skjoldet må ha en lavimpedansbane til jord for at oppsamlet interferensenergi skal renne bort. Feil jording er en av de vanligste årsakene til EMC-feil i systemer som bruker skjermet kabel, og forståelse av riktig tilnærming forhindrer dyre feilsøkingssykluser etter installasjon.

For de fleste signalkabelapplikasjoner bør skjermen jordes kun i den ene enden - vanligvis kildeenden. Denne enkeltpunktsjordingstilnærmingen forhindrer skjermstrømmer i å flyte langs kabelens lengde, noe som vil indusere en spenning på skjermen og beseire formålet. Når skjermen er jordet i begge ender av en lang kabelføring, vil enhver forskjell i jordpotensial mellom de to endepunktene – en vanlig forekomst i industrianlegg der jordbusser på forskjellige paneler kan variere med 1–5 V – driver en strøm gjennom skjermen som induserer støy direkte på signallederne.

Unntaket er høyfrekvente applikasjoner over omtrent 1 MHz. Ved disse frekvensene skaper enkeltpunktsjorden en kvartbølgeresonans langs skjoldet som faktisk kan forverre høyfrekvent støyoppfanging. RF- og høyhastighets datakabelskjermer er jordet i begge ender og ved flere mellompunkter for å sikre at skjermen forblir på et konsistent potensial over hele lengden. Koaksialkabel for RF-bruk har alltid en dobbeltjordet skjerm av denne grunn.

Vanlige jordingsfeil å unngå

• Å la skjoldet være ukoblet (svevende) i en eller begge ender - dette gjør skjoldet til en antenne i stedet for en barriere
• Jording gjennom en lang pigtail-ledning - selv en 50 mm pigtail-ledning introduserer målbar induktans som begrenser skjermeffektiviteten over noen hundre kHz
• Bruk av en dedikert skjermjord som ikke er bundet tilbake til hovedsystemets jord - isolerte jordinger ved forskjellige potensialer forårsaker det samme problemet som ingen jord i det hele tatt
• Diskontinuerlige skjermforbindelser gjennom koblinger - hver kobling langs en skjermet kabelføring må gi 360-graders skjermavslutning, ikke en liten pigtail-kontakt
• Blanding av enkeltpunkt- og flerpunktsjording på samme kabelløp uten en klar designbegrunnelse – dette gir uforutsigbar resonansadferd

Hvordan tråd- og kabelteiping påvirker impedans og signalkvalitet

Tapetrinnet i kabelproduksjon er ikke rent mekanisk - det har en direkte elektrisk effekt på den ferdige kabelens impedansegenskaper. Impedansen bestemmer hvor godt en kabel overfører høyhastighetssignaler uten refleksjoner som ødelegger data, og den dielektriske konstanten til båndmaterialet er en av variablene som bestemmer impedansen sammen med lederdiameteren og -avstanden.

For en 50-ohm koaksialkabel må dielektrisitetskonstanten til alle isolasjonsmaterialer mellom senterlederen og skjermen – inkludert eventuelle tapelag – tas med i geometriberegningen. Polyesterfilmtape har en dielektrisk konstant på omtrent 3,2–3,4. PTFE-tape er omtrent 2,1. En kabeldesigner som bytter tapemateriale uten å beregne lederdiameteren eller avstanden på nytt, vil produsere en kabel som ikke oppfyller målimpedansen, noe som fører til returtapsfeil på den ferdige kabelen.

I tvunnet par datakabler bestemmer tråd- og kabelteipingstrinnet det effektive dielektrikumet som omgir hvert par, som direkte kontrollerer parets karakteristiske impedans og forplantningshastighet. Kategori 6A-kabel, for eksempel, krever individuell parimpedanskontroll innenfor ±2 ohm over hele 500 MHz-frekvensområdet. For å oppnå denne toleransen kreves det nøyaktig kontroll over tapetype, tykkelse, spenning og overlappingsprosent under tapetrinnet. En 10 % variasjon i tapetykkelse kan forskyve parimpedansen med så mye som 1 ohm ved høye frekvenser, som er innenfor, men nær, toleransebudsjettet.

Utbredelseshastighet - uttrykt som en prosentandel av lysets hastighet, forkortet NVP - påvirkes også av båndets dielektriske. En kabel med polyestertape har lavere NVP enn samme design med PTFE-tape fordi den høyere dielektrisitetskonstanten bremser signalutbredelsen. For testing av tidsdomenereflektometri (TDR) og tidsforsinkelseskompensasjon i strukturerte kablingssystemer, trenger installatøren kabelprodusentens publiserte NVP-verdi, som står for den spesifikke tapen som brukes i produksjonen.

Skjermet ledning i spesifikke industriapplikasjoner

Hver industri som er avhengig av skjermet ledning står overfor et særskilt sett med miljøutfordringer, signaltyper og installasjonsbegrensninger. Måten skjermet ledning spesifiseres og installeres på varierer deretter, og å forstå disse forskjellene gjør det lettere å velge riktig kabel for et nytt design eller feilsøke en eksisterende installasjon.

Industriell automasjon og prosesskontroll

PROFIBUS, PROFINET, DeviceNet og Modbus TCP feltbussnettverk spesifiserer alle skjermede kabler i sine respektive fysiske lagstandarder. En PROFIBUS-installasjon krever for eksempel et enkelt tvunnet skjermet par med en karakteristisk impedans på 135–165 ohm ved 3–20 MHz. Skjermen må jordes ved hvert kontrollpanel og feltenhetskoblingsboks gjennom en lavimpedanstilkobling, vanligvis oppnådd med en kabelgjennomføring som gir 360-graders skjermavslutning. I et typisk bilverksted med 150–200 sveiseroboter, er feil skjermet feltbusskabel den vanligste årsaken til kommunikasjonsfeil som stengte produksjonslinjer.

Medisinsk utstyr og helseutstyr

EKG-ledninger, EEG-elektrodekabler og ultralydtransdusertilkoblinger krever alle skjermet ledning, men medisinsk kabeldesign legger til krav utover grunnleggende EMI-avvisning. Kabelen må ikke introdusere betydelig kapasitans mellom pasient og jord (for pasientsikkerhetsisolasjon), må forbli fleksibel etter hundrevis av viklingssykluser, og må tåle gjentatt desinfeksjon med aggressive kjemiske midler. Mange medisinske signalkabler bruker tri-aksial konstruksjon - en senterleder, en indre skjerm og en ytre skjerm - der den indre skjermen drives aktivt til samme potensial som senterlederen for å eliminere kapasitiv signalbelastning. Denne teknikken, kalt drevet eller aktiv skjerming, gjør at kabelen har svært lav effektiv kapasitans selv over lengder på 2–3 meter.

Luftfart og forsvar

MIL-DTL-27500 og MIL-DTL-17 styrer skjermet ledning som brukes i romfartsplattformer. Disse standardene pålegger PTFE-tape i kabelmonteringens teipingstrinn fordi PTFEs temperaturklassifisering på -65°C til 260°C dekker hele spekteret av luftbårne miljøer. Kravene til skjerming for flyelektronikkledninger adresserer også indirekte lyneffekter - et fly i stor høyde kan oppleve et 200 kA lynnedslag som kobles til ledningsnett i hele flyrammen. Skjermet ledning i flyelektronikkbunter må overføre mindre enn 1 % av koblet energi til den indre lederen, som setter et meget lavt overføringsimpedansmål. Tråd- og kabeltaping i disse enhetene utføres under streng prosesskontroll med 100 % dekningsverifisering før skjermen påføres.

Lyd og kringkasting

Profesjonell balansert lydkabel bruker et par ledere omgitt av en spiral eller flettet skjerm. Det balanserte differensialsignalet avviser vanlig modusstøy som vises likt på begge lederne – inkludert 60 Hz brummen fra belysningsinfrastruktur, HVAC-systemer og strømledninger som kjører parallelt. Skjoldet gir en ekstra barriere for støykilder som ellers ville fremstå som et vanlig modussignal. I kringkastingsstudioer der hundrevis av lydstrømmer kjører parallelt over lange avstander, er kombinasjonen av balansert kabling og skjerming det som muliggjør ren signaloverføring uten å forsterke jordsløyfer. Standard mikrofonkabel opprettholder for eksempel signalintegriteten over kjøringer over 50 meter ved støygulv under -90 dBu.

Hvordan identifisere en skjermet ledning ved dens merking og konstruksjon

Ved inspeksjon av en kabel bekrefter flere visuelle og trykte indikatorer om den er skjermet og beskriver hvilken type skjerming som brukes. Å forstå disse merkingene sparer tid når du kjøper en erstatningskabel eller verifiserer at en installert kabel oppfyller spesifikasjonene.

Kabelkappeutskrift inkluderer vanligvis en betegnelseskode som identifiserer skjoldtypen. Vanlige betegnelser følger IEC 60228 og UL navnekonvensjoner:

• F/UTP — Overall folieskjold, uskjermede tvinnede par innvendig. Vanlig i Cat 5e og Cat 6 skjermede installasjoner.
• U/FTP — Ingen overordnet skjold, individuelle folieskjermede vridd par. Brukes i Cat 6A og Cat 7 for å redusere krysstale mellom par.
• S/FTP — Flettet overordnet skjold pluss individuelle folieskjermede par. Høyest ytelse for Cat 7 og Cat 8 applikasjoner.
• SY, CY, YCY — Europeiske betegnelseskoder for skjermede kraft- og kontrollkabler med ståltrådsarmering og/eller kobberfletteskjermer.
• RG (radioguide) — Angir koaksialkabel. Det spesifikke RG-nummeret (RG-58, RG-6, RG-213) angir skjoldtypen og konstruksjonen som er definert i den originale MIL-C-17-spesifikasjonen.

Fysisk skjæring i et kabeltverrsnitt avslører skjermlaget direkte. Et folieskjold fremstår som et lyst, reflekterende metallisk lag under den ytre jakken, vanligvis med en dreneringstråd som går langs den. Et flettet skjold viser et synlig vevd trådmønster. Hvis begge er til stede, bruker kabelen en kombinasjonsskjerm. Tråd- og kabeltapelaget, hvis det er tilstede, fremstår som en jevn filmomvikling umiddelbart inne i skjoldlaget - ofte gjennomskinnelig eller off-white for polyestertape, eller sølvfarget for folietape som pakker inn individuelle par.

Velge riktig skjermet ledning for din applikasjon

Å spesifisere skjermet ledning riktig innebærer mer enn å velge den høyeste tilgjengelige skjermingsdekningen. Overspesifisering øker kabelkostnad, diameter, vekt og installasjonstid. Underspesifisering gjør systemet sårbart for forstyrrelser. En strukturert utvalgsprosess tar hensyn til det faktiske interferensmiljøet, signaltype, frekvensområde, mekaniske krav og installasjonsbegrensninger.

Start med å karakterisere interferenskildene i miljøet. En frekvensomformersvitsjing ved 8 kHz genererer harmoniske opptil flere hundre kHz, noe som krever et folie- eller fletteskjold med lav overføringsimpedans i det frekvensområdet. En nærliggende radiosender eller radarinstallasjon genererer interferens over 30 MHz, der foliedekning er mer kritisk enn flettevinkel. Hvis begge typer interferens er tilstede, er et kombinasjonsskjold det riktige utgangspunktet.

Kabelens flekslevetid er ofte den avgjørende faktoren mellom folie og flette. Folieskjold sprekker og utvikler hull etter relativt få bøyningssykluser - vanligvis færre enn 10 000 i dynamiske applikasjoner. Flettede skjold kan tåle hundretusenvis av bøyningssykluser før dekningen reduseres meningsfullt. Spiralskjold kan opprettholde millioner av bøyningssykluser, men med redusert høyfrekvent skjermingseffektivitet. Å matche skjermtypen til de forventede bøyningssyklusene i bruk forhindrer for tidlig kabelfeil som ellers ville fremstå som periodisk nedbryting av skjermingen og uforutsigbare problemer med signalkvaliteten.

Temperaturklassifiseringen må omfatte både driftsmiljøet og eventuelle kortvarige utflukter. En kabel som er klassifisert for 75°C driftstemperatur er ikke egnet for installasjon i nærheten av en varmekilde som topper 90°C under produksjonssykluser, selv om 90°C kun nås kort. Tapematerialet som brukes i tråd- og kabeltape-trinnet er ofte den begrensende komponenten for temperaturvurdering - polyestertape håndterer opptil 125 °C, mens PTFE-tape utvider området til 260 °C for høytemperaturapplikasjoner.

Bekreft til slutt termineringsmetoden før du fullfører et kabelvalg. En flettet skjerm krever et bakskall eller kabelgjennomføring som gir periferisk skjermkontakt – ikke en pigtail. Et folieskjold med en dreneringstråd krever en kobling som passer til avløpstrådens pinnetilordning. Installering av en kabel med feil termineringsmetode gjør skjermingen stort sett ineffektiv uavhengig av hvor godt selve kabelen er spesifisert.
