Hva er hoveddelene til en ekstrudermaskin? Vet du det?

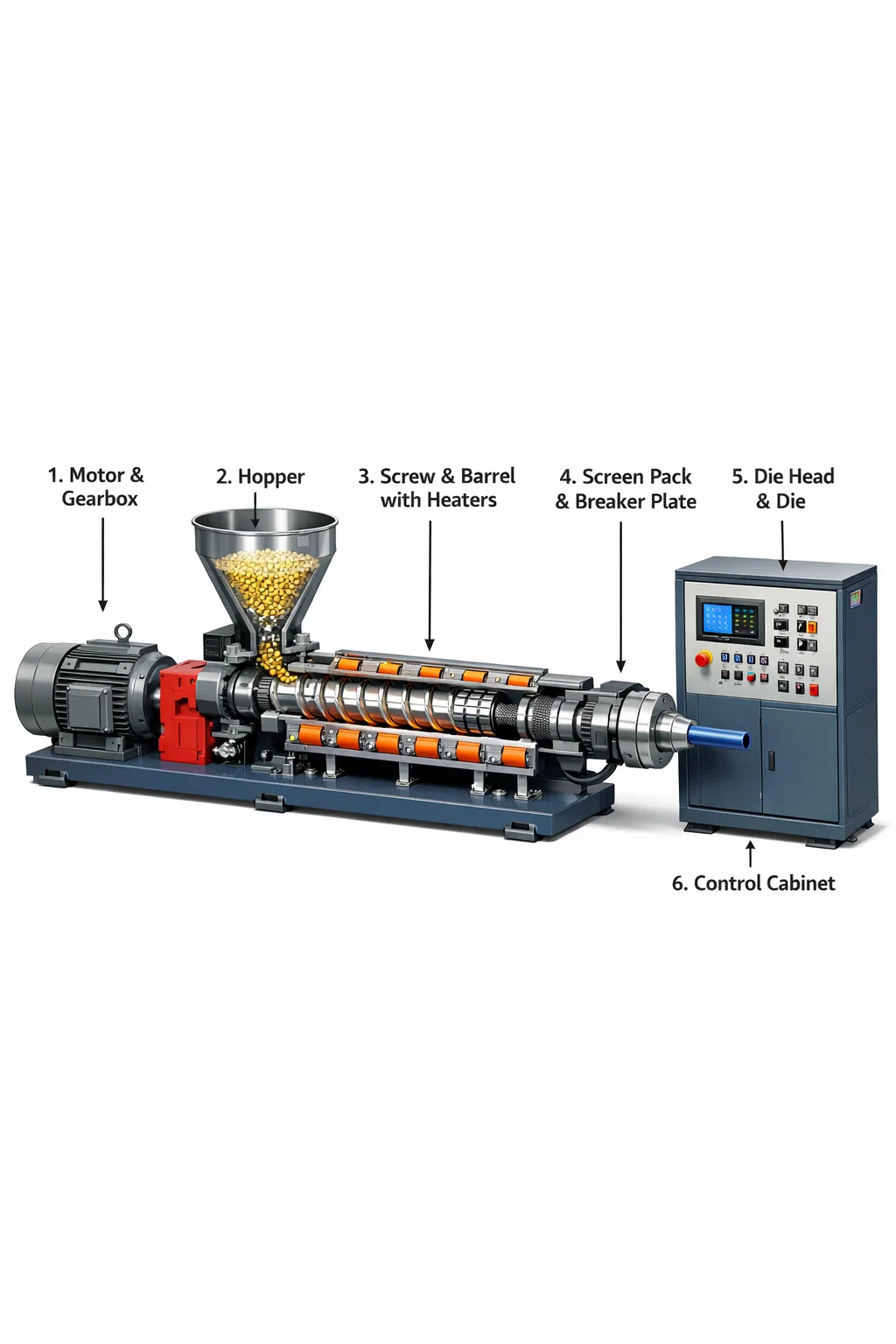

Selv om en ekstruder maskin ser ut som et klumpete, tungmetallskap, dens indre struktur er veldig sofistikert. Vi kan forestille oss det som en "overopphetet blandepumpe", hovedsakelig sammensatt av følgende kjernedeler:

1. Power Heart: Motor og girkasse

Dette er kilden til maskinens "styrke".
Motor: Gir rotasjonskraft, som motoren til en elektrisk vifte.
Girkasse: Motoren roterer veldig fort, men ekstruderen trenger "sakte og jevn" kraft. Girkassen reduserer rotasjonshastigheten samtidig som den forsterker kraften for å drive den tunge skruen.

2. Fôringsområde: Beholder

Dette er maskinens "munn".
Dette er en traktformet beholder installert på toppen av maskinen. Du heller plastpellets, pulver eller metallbiter i den, og de vil falle inn i maskinen gjennom trakten.

3. Bearbeidingsverksted: Skrue og fat

Dette er den mest avgjørende delen av ekstruderen.
Tønne: Et tykt, langt metallrør som omslutter skruen og tåler ekstremt høyt trykk.
Skrue: En enorm spiralformet del som ligger inne i løpet. Når den roterer, skyver den råvarene fremover som en skrue.
Varmere: Ringer av varmeelementer festet på utsiden av tønnen. De varmer opp fatet, slik at råvarene inni gradvis smelter til en "slurry" under skyveprosessen.

4. Beskyttende barriere: Screen Pack & Breaker Plate

Etter at råvarene smelter til en "slurry", må de passere gjennom en barriere før de renner ut.
Breaker Plate: En stålplate med mange små hull som forvandler turbulent væskestrøm til en rett strøm.
Skjermpakke: Plassert tett mot bryterplaten, filtrerer den ut eventuelle usmeltede stykker eller støv fra råvarene, og sikrer en ren utgang.

5. Mold: Die Head & Die

Dette er "formen" som bestemmer formen på det ferdige produktet.
Det filtrerte råmaterialet skyves helt til fronten av maskinen.
Dysehodet er forbindelsesdelen, og dysen er et utløp med en bestemt form. Råmaterialet ekstruderes kraftig fra dette utløpet, og forvandles øyeblikkelig til form av rør, ark eller profiler.

6. Kontrollsenter: Elektrisk kontrollskap (kontrollsystem)

Dette er "hjernen" til maskinen.
Den har mange knotter, brytere eller berøringsskjermer som brukes til å justere hvilken del av tønnen som skal varmes opp og hvor raskt skruen skal rotere. Operatøren gir kommandoer her for å sikre at hele ekstruderen fungerer korrekt.
