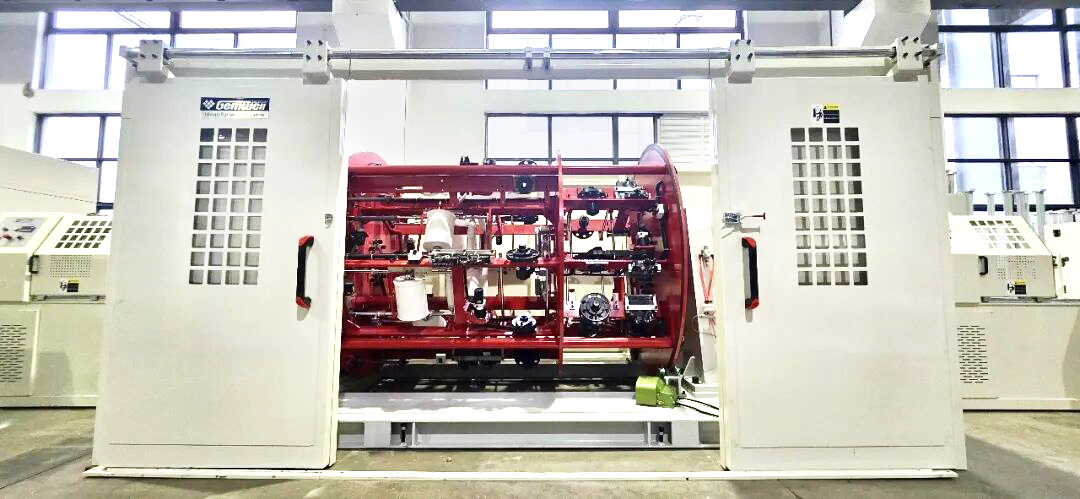

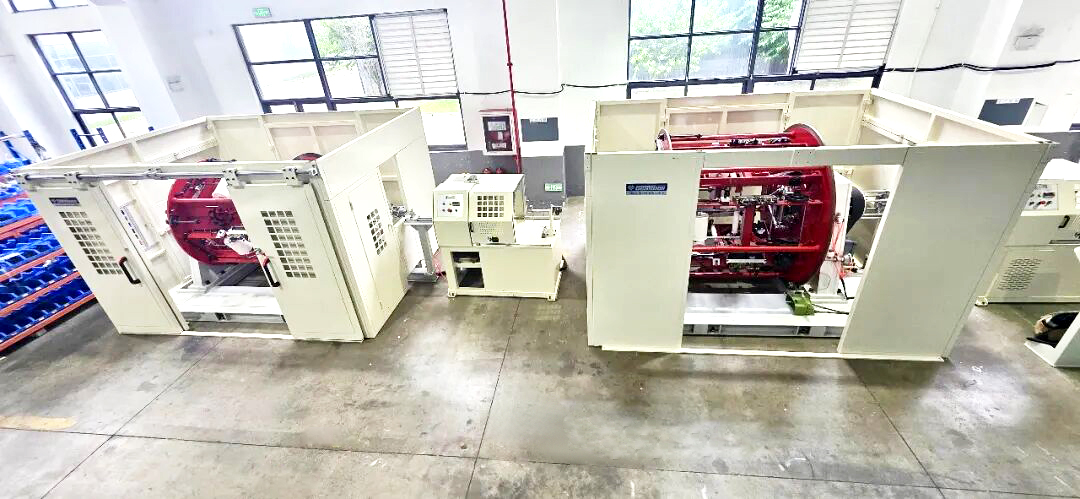

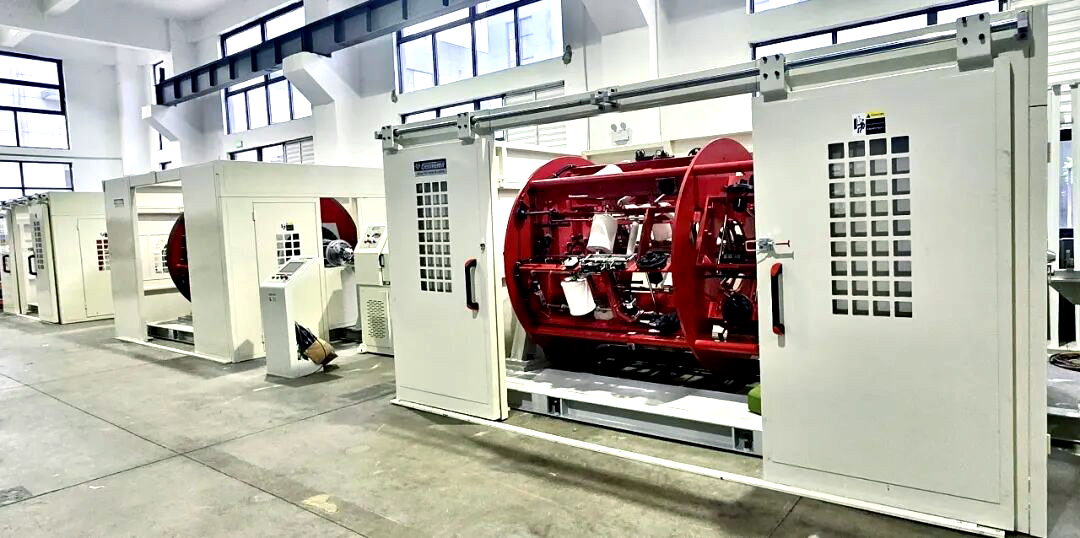

Høyhastighets parallellmatet planetarisk stranding og kablingsmaskin

For å møte kravene til høyhastighets dataoverføring til datasentre, AI høyhastighets serverforbindelser, 5G og big data-applikasjoner, har vi utviklet en spesialisert AI høyhastighets parallell-par planetarisk strandingsmaskin. Denne maskinen er utformet for stranding av flere par flate signalkabler (som QSFP- og SFP-typer). Den har en spesialdesignet strandingskjegle/skyttelmekanisme som forhindrer at flatkablene vrir seg eller snur seg under strandingsprosessen, og sikrer dermed holdbarhet og forhindrer tretthetssvikt i kabelmiljøer med høy tetthet i datasenter. Vi tilbyr personlig tilpasning for å møte ulike kundekrav; Når det gjelder maskinvare, kan kunder velge mellom ulike maskinmodeller og kjernekomponentmerker, mens elektriske kontrollsystemer er tilgjengelige i alternativer som spenner fra økonomiske til avanserte konfigurasjoner. Siden maskinprisen varierer betydelig basert på den generelle konfigurasjonen, bestemmes den endelige kostnaden primært av kundens valgte produktspesifikasjonsnivå. Videre, siden dette er et ikke-standard, skreddersydd produkt produsert i små partier, er syklusen for design, fabrikasjon, installasjon og igangkjøring relativt lang; kunder bør tillate tilstrekkelig ledetid for å sikre rettidig levering.

AI HØYHASTIGHETSKABEL PARALLELL PARKABEL AKTIV BETALINGSTYPE PLANETARISK STRANDING LINE

Produktfunksjoner

For å møte de strenge signalintegritetskravene til 112G/224G PAM4 høyhastighetsforbindelser innenfor AI-dataklynger og datasentre, står produsenter av høyhastighets DAC-kabler (som QSFP-DD og OSFP) overfor betydelige tekniske utfordringer – inkludert impedansfluktuasjoner, returtap og mekaniske densegue-kabler. Denne spesialiserte masseproduksjonsmaskinen – designet for høyhastighetskabling av parallelle ledninger – adresserer disse høyfrekvente overføringssmertepunktene. Kjernefordelene ligger på tre nøkkelområder:

1. Dynamisk spenningskontroll som sikrer konsistent elektrisk ytelse: Systemet bruker presisjons servodrevne utbetalingsenheter for å opprettholde konstant dynamisk spenning over flere parallelle ledningspar under høyhastighetskablinger. Ved å minimere spenningssvingninger forhindrer systemet effektivt mikroskopisk strekkdeformasjon av isolasjonslaget, og sikrer at den ferdige kabelens karakteristiske impedans og skjevhet strengt overholder høyfrekvente overføringsstandarder.

2. Spesialisert konisk strandingsskyttel som eliminerer "edge-flipping" i flate par: For å adressere tendensen til flate trådpar (Twinax) til å vri eller feiljustere (flippe) under stranding, er maskinen utstyrt med en spesialdesignet konisk strandingsskyttel. Denne komponenten gir progressiv veiledning til ledningsparene før strandingspunktet, og låser deres posisjon for å forhindre vending; dette sikrer jevn spenningsfordeling over kabelprofilen og eliminerer fysiske spenningskonsentrasjoner forårsaket av kantdeformasjon.

3. Eliminering av indre strukturelle belastninger under kabling: Denne prosessen forbedrer den ferdige kabelens motstand mot bøyning og utmattingssvikt – kritisk for de begrensede rutemiljøene med høy tetthet som finnes i datasentre – og forlenger dermed den fysiske strukturelle levetiden betydelig under langsiktig drift.
