Detaljert oversikt over de fem mainstream høyhastighets differensial kobberkabel (Twinax) strukturer

For Twinax-kabler i AI-servere er det å senke den effektive Dk for isolasjonen (luft ≈1, FEP≈2.1) nøkkelen til å redusere høyfrekvent tap, skjevhet og impedansustabilitet. Fem billige produksjonsmetoder er utviklet for å oppnå dette.

EPTFE Taping Construction Solution

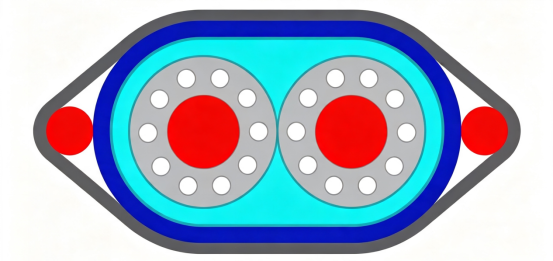

Hierarkisk struktur
Rødt ：Signalledere (forsølvbelagt kobber / kobberlegering)
Grå ：Indre ikke-skummet (fast) FEP primær isolasjon
Lyseblå ： Hoved-EPTFE Wrap-isolasjonskropp
Mørkeblå ： Ytre beskyttende taping / skjermingslag (Cu-Foil, Al-Foil og andre strukturelle komponenter)
Små røde sirkler på sidene ： Jording / avløpsledningsstruktur

1. Prosessprinsipp
EPTFE-tape vikles på lederen under kontrollert spenning og overlapping. Den fangede luften i dens mikroporøse struktur gir en lav effektiv Dk på ≈1,4–1,6."

2. Viktige fordeler
Denne konstruksjonen tilbyr ultralavt dielektrisk tap, svært lavt innføringstap, høytemperaturmotstand og en effektiv Dk nær luftens.

3. Søknader
448G/800G ultrarask Twinax, langdistanse høyhastighetskoblinger og IL-kritiske avanserte dataforbindelser.

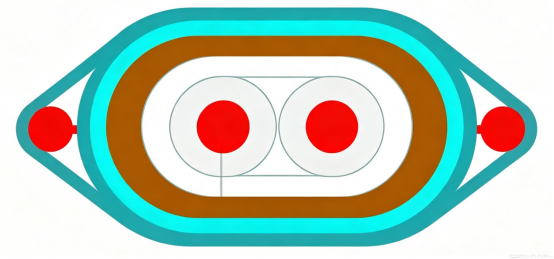

Tolags FEP-ekstruderingsløsning

Strukturell lagdeling (fra innsiden og ut)
To signalledere av sølvbelagt kobber eller kobberlegering.
Innerlag : Solid FEP primær isolasjon, en-kjerne ekstrudert.
Ytre lag : Felles FEP-overkappe, co-ekstrudert over begge ledere.
Jordledninger på begge sider av enheten.

1. Prosessprinsipp
To-trinns ekstrudering: solid FEP ekstruderes først over hver leder individuelt, deretter plasseres de to isolerte kjernene side ved side og overekstruderes med et ytre FEP-lag, og danner en tolags solid fluoroplastisk isolasjon.
2.Fordeler
Stabile dimensjoner, utmerket kjemisk motstand og mekanisk styrke, moden prosess med høyt utbytte.
3. Applikasjonsscenarier
Opptil 224G høyhastighetskabler med middels/kort rekkevidde; industriell høy-temp høyhastighets sammenkoblinger; moderate kostnader generelle høyhastighets differensialkoblinger.

Twin Conductor Co-Extrusion (monolittisk)

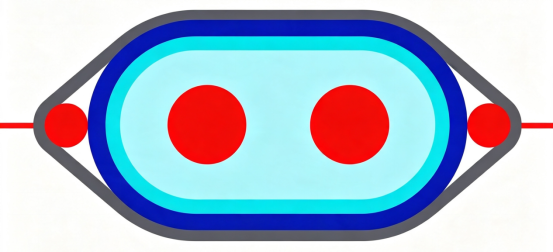

Strukturell lagdeling (fra innsiden og ut):
To parallelle signalledere
Single-pass ekstrudert monolittisk solid FEP/PFA dielektrisk over begge ledere, med en tynn ytre beskyttelsestape.
Jordledninger plassert på begge sider

1. Prosessprinsipp
En spesialdesignet elliptisk twin-core dyse muliggjør enkelt-pass ekstrudering, innebygde begge lederne i en felles dielektrikum og låser senterstigningen deres under ekstrudering.

2.Fordeler
Tett lederavstandskonsistens gir ekstremt lav skjevhet mellom parene; færre prosesstrinn og lavere kostnader enn to-trinns FEP ekstrudering; utmerket impedansuniformitet.

3. Applikasjonsscenarier
Høyhastighetskabler med kort rekkevidde, PCB-forbindelser, bakplanlenker og lavt skjevt ledd i paret.

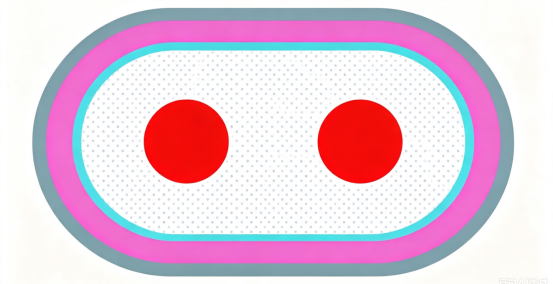

Fysisk skummet FEP

Strukturell lagdeling (fra innsiden og ut):
Tvillingsignalledere
Mikrocellulær FEP-isolasjon.
Solid FEP ytre hud.

1. Prosessprinsipp
Under ekstrudering injiseres høytrykksnitrogen i smeltet FEP, noe som skaper mikrohulrom med lukkede celler som fortynner dielektrikumet med luft og senker den totale Dk.

2.Fordeler
Lavere Dk og demping enn solid FEP; kontrollert impedans.

3. Søknader
224G–448G datasenter høyhastighetskabler for middels til lang rekkevidde
sammenkoblinger.

Lotus rothullstruktur

Strukturell lagdeling (fra innsiden og ut)

To signalledere
Omkretsgående langsgående hulrom rundt lederen (kontinuerlige lufthulrom langs kabellengden, som lotusrothull).
Ytre solid FEP-isolasjon
Sideposisjonsstøttetråder

1. Prosessprinsipp
Lotus-root-dyse skaper kontinuerlige luftkanaler (sammenkoblet) for lav Dk, noe som øker ytelsen – forskjellig fra skummet FEPs lukkede cellehull.

2.Fordeler
Mindre endring i bøyeimpedans vs. fysisk skum ved samme tap; lavere kostnad; utmerket HF SI; ingen høytrykkskummende utstyr.

3. Søknader
PCIe 6.0, 448G neste generasjons høyhastighets kobberkabler – ny løsning for dataservere.

Styrk produksjonslinjen med ekte høyhastighets kabelproduksjonsevne.
Klikk på lenken nedenfor for å be om din tilpassede utstyrsløsning. ↓

TWINAXIAL HØYHASTIGHET KOBBERKABEL

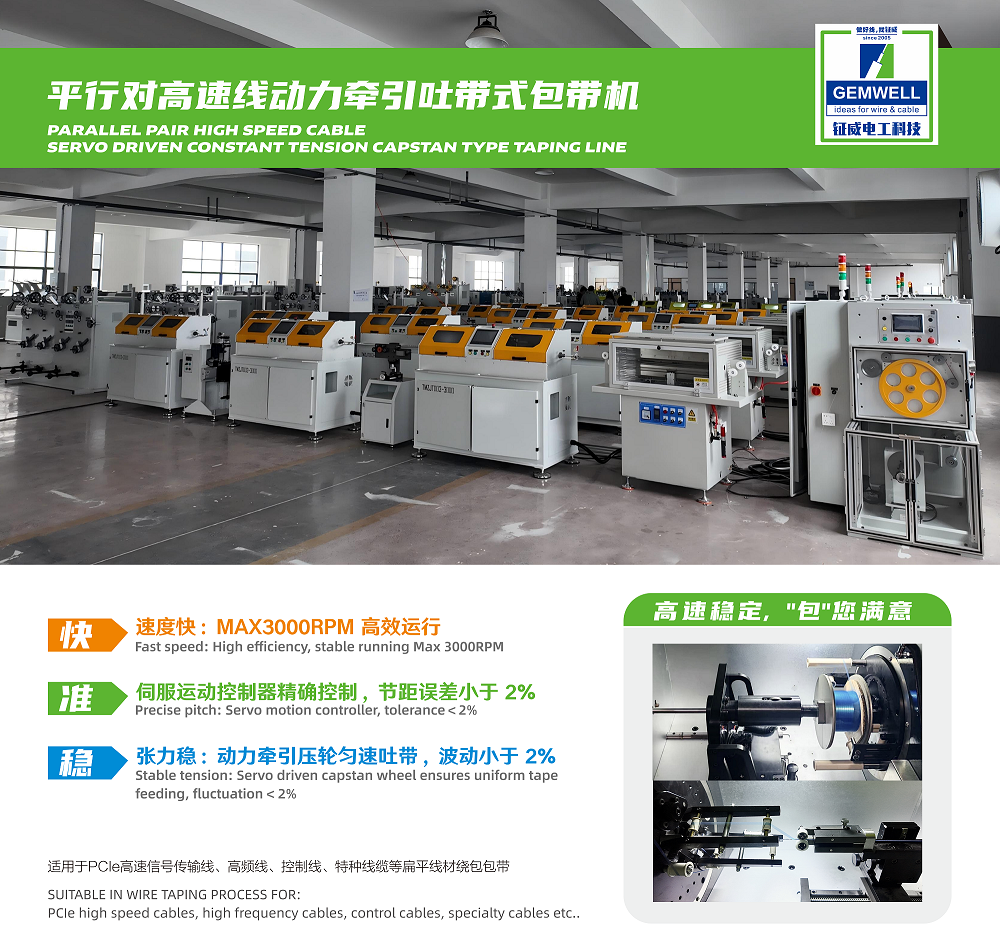

SERVODREVET KONSTANT STRENGTAPING LINE - CAPSTAN TYPE
Servostyrt tape-innpakningsmaskin med stabil strekkstøttefolie og PTFE-tape for jevn skjerming og impedans
stabilitet.

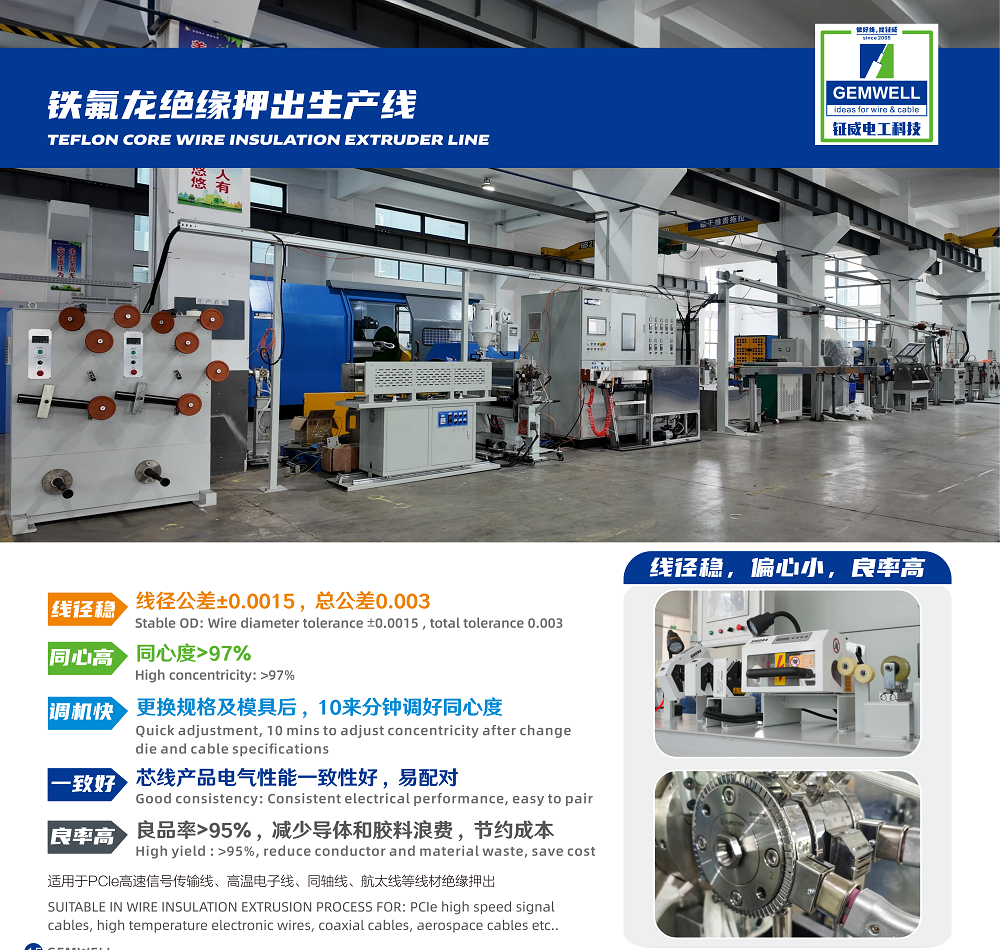

TEFLON KJERNETråd ISOLERING EXTRUDER LINE
Presisjonsekstrudert FEP/PFA-isolasjon reduserer Dk og høyfrekvent tap, og sikrer signalintegritet.

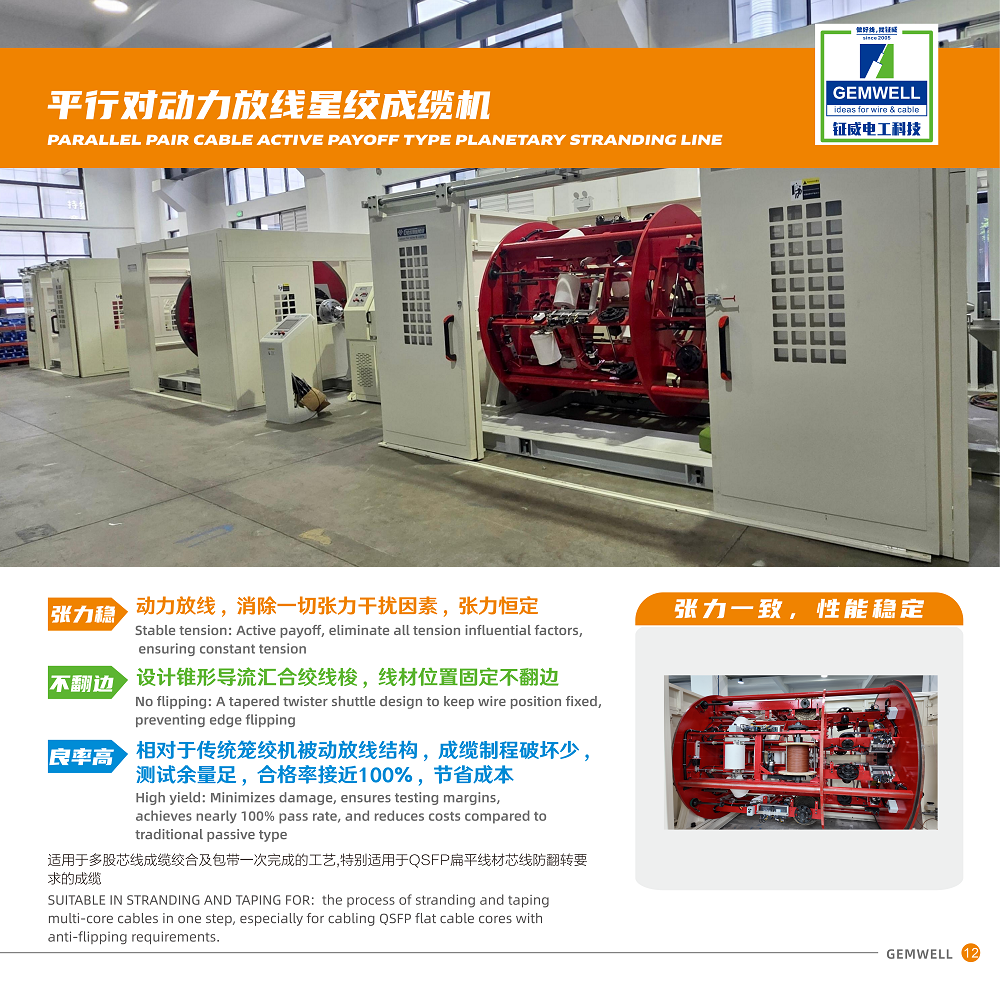

AI HØYHASTIGHETSKABEL PARALLELL PAR KABELAKTIV UTBYTTE TYPE PLANETARISK STRANDING LINE
